Montage
Verrohrung
Füllen und Entleeren der Anlage
Verrohrung Heizkessel - Heizung
l Heizungsvorlauf und Heizungsrück-
lauf an den jeweiligen Anschlüssen
am Heizkessel anschließen
l Zur Vermeidung von Fehlzirkulatio-
nen, ist eine Rückschlagklappe hinter
der/den Heizungspumpe(n) einzubau-
en
l Eine Sicherheitsgruppe muß einge-
baut werden
l Die Verbindungsleitung zwischen
Kessel und Sicherheitsventil darf
nicht absperrbar sein
l Fußbodenheizungen über einen Vier-
wege-Mischer anschließen
l Bei nicht diffusionsdichten Rohren
und Klimaböden ist eine Systemtren-
nung mittels Wärmetauscher notwen-
dig.
Füllen der Heizungsanlage
l Kessel und Heizungsanlage nur be-
füllen, wenn ein vorschriftsmäßiges
Sicherheitsventil (Öffnungsdruck
max. 3 bar) am Anschluß "Entlüf-
tung" des Kessels montiert wurde
l Zum Füllen der Heizungsanlage ei-
nen Füll- und Entleerhahn am An-
schluß "Entleeren, Füllen" montieren
und einen Wasserschlauch an-
schließen
l Beim Befüllen der Anlage Druckan-
zeige an der Sicherheitsgruppe be-
achten
l Sicherheitsventil auf Funktion prüfen
l Kessel entlüften (automatisches Ent-
lüftungsventil)
Entleeren der Heizungsanlage
l Anlage abschalten und abkühlen las-
sen
l Entleerungshahn am Heizkessel öff-
nen
l Die Entlüftungsventile an den Heiz-
körpern öffnen.

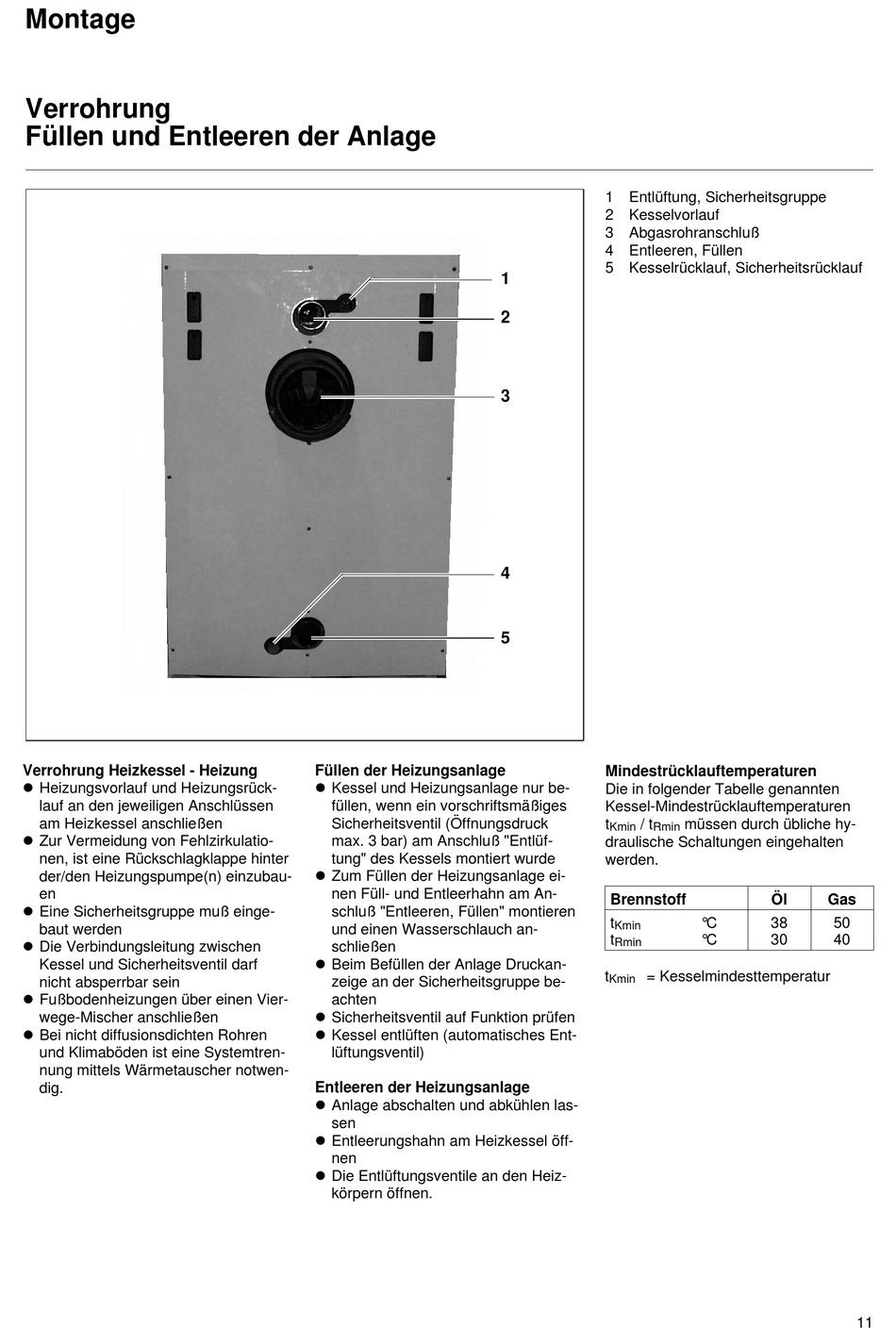

1 Entlüftung, Sicherheitsgruppe
2 Kesselvorlauf
3 Abgasrohranschluß
4 Entleeren, Füllen
5 Kesselrücklauf, Sicherheitsrücklauf
1
2
3
4
5
Mindestrücklauftemperaturen
Die in folgender Tabelle genannten
Kessel-Mindestrücklauftemperaturen
t
/ t
Kmin
Rmin
draulische Schaltungen eingehalten
werden.
Brennstoff
t
Kmin
t
Rmin
t
= Kesselmindesttemperatur
Kmin
müssen durch übliche hy-
Öl
Gas
°C
38
50
°C
30
40
11
