Montage
Verkleidung
7b
7a
5
3
6a
6b
6c

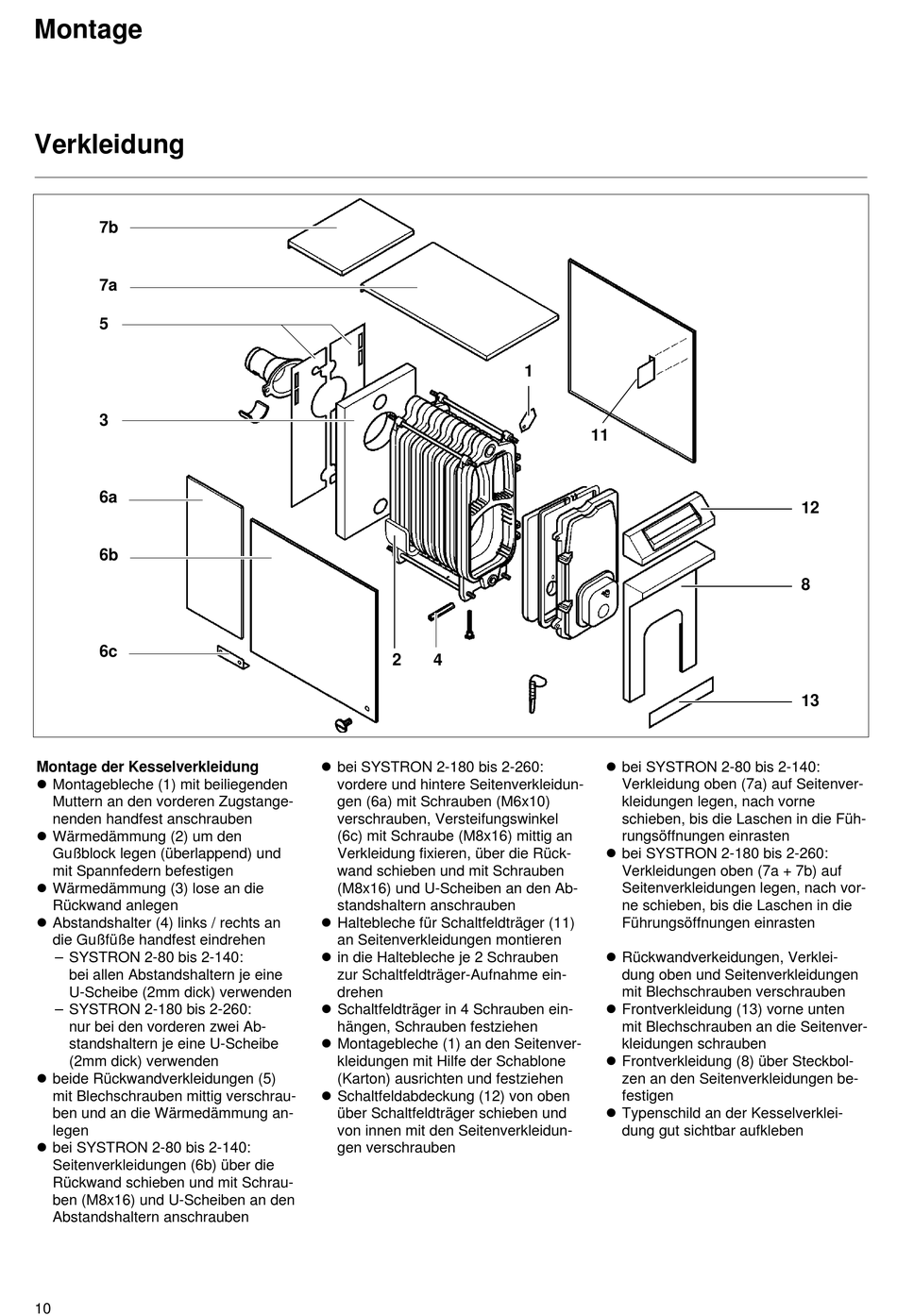

Montage der Kesselverkleidung
l Montagebleche (1) mit beiliegenden
Muttern an den vorderen Zugstange-
nenden handfest anschrauben
l Wärmedämmung (2) um den
Gußblock legen (überlappend) und
mit Spannfedern befestigen
l Wärmedämmung (3) lose an die
Rückwand anlegen
l Abstandshalter (4) links / rechts an
die Gußfüße handfest eindrehen
– SYSTRON 2-80 bis 2-140:
bei allen Abstandshaltern je eine
U-Scheibe (2mm dick) verwenden
– SYSTRON 2-180 bis 2-260:
nur bei den vorderen zwei Ab-
standshaltern je eine U-Scheibe
(2mm dick) verwenden
l beide Rückwandverkleidungen (5)
mit Blechschrauben mittig verschrau-
ben und an die Wärmedämmung an-
legen
l bei SYSTRON 2-80 bis 2-140:
Seitenverkleidungen (6b) über die
Rückwand schieben und mit Schrau-
ben (M8x16) und U-Scheiben an den
Abstandshaltern anschrauben
10
2
4
l bei SYSTRON 2-180 bis 2-260:
vordere und hintere Seitenverkleidun-
gen (6a) mit Schrauben (M6x10)
verschrauben, Versteifungswinkel
(6c) mit Schraube (M8x16) mittig an
Verkleidung fixieren, über die Rück-
wand schieben und mit Schrauben
(M8x16) und U-Scheiben an den Ab-
standshaltern anschrauben
l Haltebleche für Schaltfeldträger (11)
an Seitenverkleidungen montieren
l in die Haltebleche je 2 Schrauben
zur Schaltfeldträger-Aufnahme ein-
drehen
l Schaltfeldträger in 4 Schrauben ein-
hängen, Schrauben festziehen
l Montagebleche (1) an den Seitenver-
kleidungen mit Hilfe der Schablone
(Karton) ausrichten und festziehen
l Schaltfeldabdeckung (12) von oben
über Schaltfeldträger schieben und
von innen mit den Seitenverkleidun-
gen verschrauben
1
11
l bei SYSTRON 2-80 bis 2-140:
Verkleidung oben (7a) auf Seitenver-
kleidungen legen, nach vorne
schieben, bis die Laschen in die Füh-
rungsöffnungen einrasten
l bei SYSTRON 2-180 bis 2-260:
Verkleidungen oben (7a + 7b) auf
Seitenverkleidungen legen, nach vor-
ne schieben, bis die Laschen in die
Führungsöffnungen einrasten
l Rückwandverkeidungen, Verklei-
dung oben und Seitenverkleidungen
mit Blechschrauben verschrauben
l Frontverkleidung (13) vorne unten
mit Blechschrauben an die Seitenver-
kleidungen schrauben
l Frontverkleidung (8) über Steckbol-
zen an den Seitenverkleidungen be-
festigen
l Typenschild an der Kesselverklei-
dung gut sichtbar aufkleben
12
8
13
