6.2
Elektrischer Anschluss
KNX
Abb. 6:
Anschluss Busankoppler
KNX Technisches Handbuch 1373-1-8909 / 2CKA001373B8909
24 V DC
Anschluss, Einbau / Montage

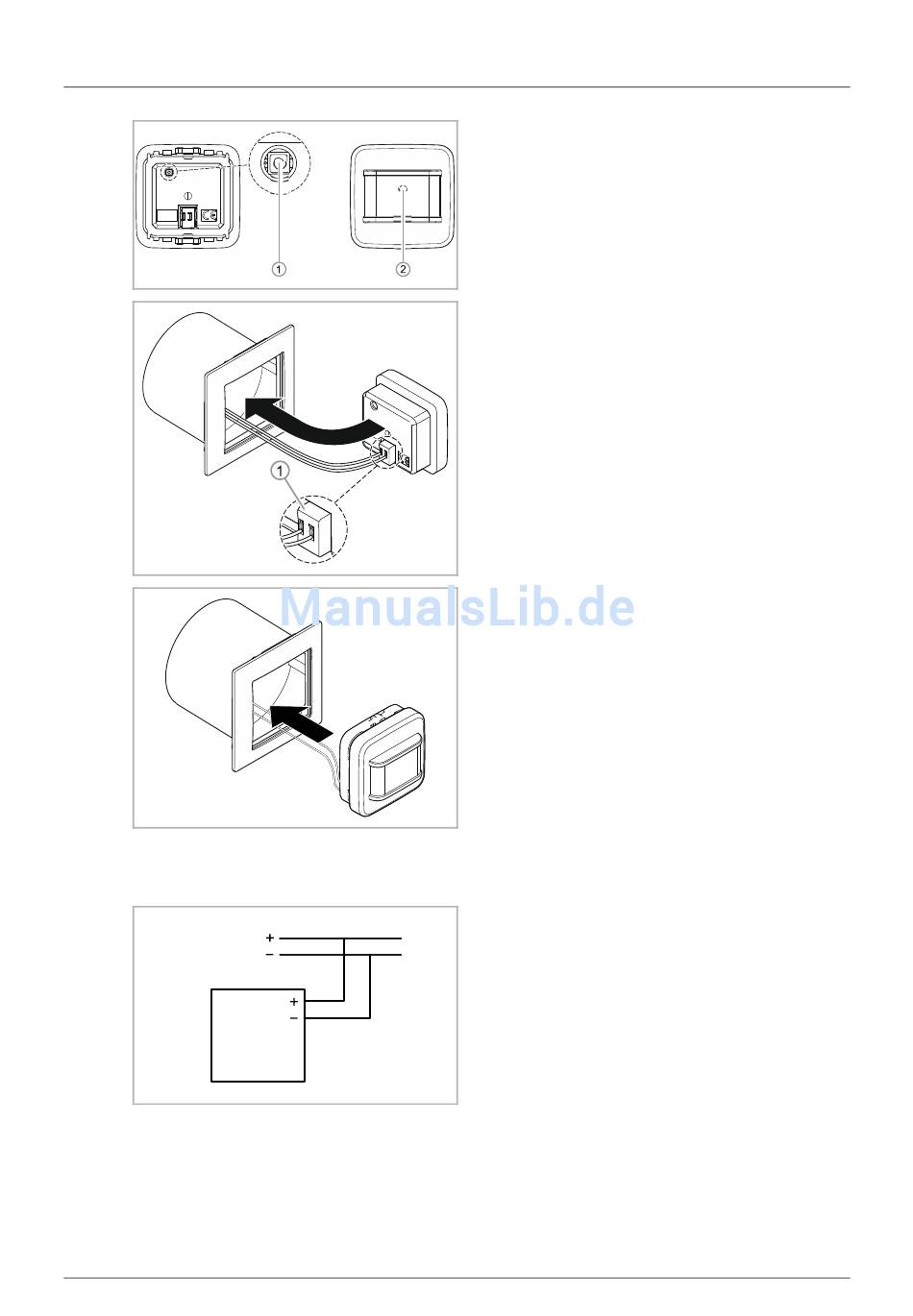

4. Nehmen Sie das Gerät in Betrieb.
Die Programmierung erfolgt über die
Programmiertaste [1].
[1] Programmiertaste auf Rückseite
[2] LED auf Vorderseite
5. Drehen Sie das Gerät in die korrekte
Einbauposition.
–
Die Busanschlussklemme [1]
muss hinten unten sein.
6. Rasten Sie das Gerät in den Tragring
ein.
Führen Sie den elektrischen Anschluss
gemäß dem Anschlussbild durch.
│15
