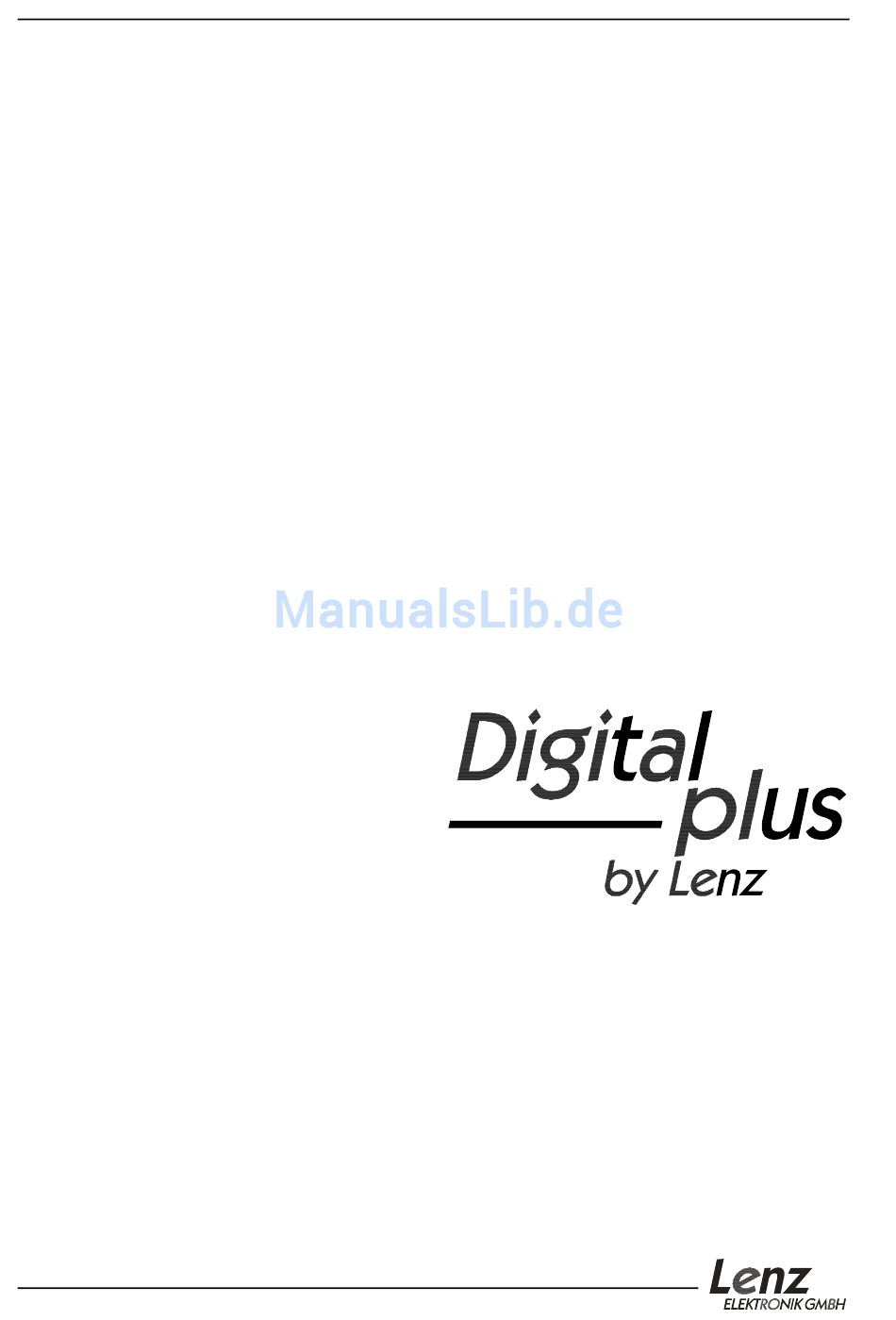

Information
LS150
Art.Nr. 11150
2. Auflage, 03 04
B.10.012-D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lenz LS150

  • Seite 1 Information LS150 Art.Nr. 11150 2. Auflage, 03 04 B.10.012-D...
  • Seite 2: Inhaltsverzeichnis

    Anschluss an die Spannungsversorgung ................8 Anschluss an das Digitalsystem ....................8 Anschluss von doppelspuligen Weichenantrieben ..............8 Anschluss an motorische Weichenantriebe ................9 Anschluß separater Taster an den LS150................10 Ansteuerung der Ausgänge......................11 Einstellung der Adresse ......................12 Die Ausgänge sollen aufeinander folgende Adressen haben ..........12 Einstellung der Ausgänge auf individuelle Adressen und Einschaltdauer......13...
  • Seite 3: Wichtige Hinweise, Bitte Zuerst Lesen

    Eine andere Verwendung als die in dieser Betriebsanleitung beschriebene ist nicht zulässig und führt zu Gewährleistungsverlust. Schließen Sie den LS150 nur an die dafür vorgesehenen Geräte an. Welche Geräte dies sind, erfahren Sie aus dieser Information. Beachten Sie die in dieser Information genannten technischen Daten.
  • Seite 4: Technische Daten

    Technische Daten 6 Anschlüsse für Weichen und Signale Lenz Elektronik GmbH D 35398 Giessen Anschluss Taster Anschluss Transformator Gleisausgang des Digitalsystems Adressbereich 1 - 1024 max. Spannung am 16 V eff Wechselspannungseingang max. Spannung am Eingang J, K 24 V Ausgangsspannung ca.
  • Seite 5: Ausgänge Des Ls150

    Ausgänge des LS150 Der LS150 hat 6 Ausgänge, es können also bis zu 6 Verbraucher (Weichen- oder Signalantriebe, Entkupplungsgleise etc.) einen LS150 angeschlossen und individuell geschaltet werden. Einschaltdauer eines Ausgangs (Impulsdauer) Nach Empfang eines Schaltbefehls für einen Ausgang wird dieser eingeschaltet.
  • Seite 6: Eingänge Des Ls150

    Die Transformatoren TR150 und TR200 dürfen nicht verwendet werden! Der Gleisausgang des Digitalsystems (J,K bei ® Digital plus by Lenz ) darf nicht zur Stromversorgung des LS150 herangezogen werden! Die Schaltinformationen erhält der LS150 aus dem Gleisformat des Digitalsystems über die Eingänge J und K.
  • Seite 7: Anschluss Des Ls150

    Anschluss des LS150 doppelspuliger motorischer Weichenantrieb Weichenantrieb Spule 1 Spule 2 Lenz Elektronik GmbH D 35398 Giessen zum Gleisausgang Transformator des Digitalsystems TR100 Abbildung 1...
  • Seite 8: Anschluss An Die Spannungsversorgung

    Sehen Sie hierzu in Abbildung 1 (Seite 7) unten rechts: Verbinden Sie die Klemmen J,K mit dem Gleisausgang des Digitalsystems. ® Beim Digital plus by Lenz System ist der Gleisausgang ebenfalls mit J und K gekennzeichnet. Anschluss von doppelspuligen Weichenantrieben Sehen Sie hierzu in Abbildung 1 (Seite 7) oben links: Der gemeinsame Anschluß...
  • Seite 9: Anschluss An Motorische Weichenantriebe

    Weiche oder das Signal aus der einen Lage in die andere gebracht. Um solche Antriebe mit dem LS150 schalten zu können, benötigen Sie zwei einfache Gleichrichterdioden. Schließen Sie den Weichenantrieb dann wie in Abbildung 1 (Seite 7) gezeigt an.
  • Seite 10: Anschluß Separater Taster An Den Ls150

    Anschluß separater Taster an den LS150 Wenn Sie die an den LS150 angeschlossenen Weichen und Signale nicht nur digital, sondern auch über separate Taster (oder REED-Kontakte) ansteuern möchten, so ist dies ohne weiteres möglich. Der verwendete Weichen- oder Signalantrieb sollte hierbei über eine Endabschaltung verfügen.
  • Seite 11: Ansteuerung Der Ausgänge

    Betätigen Sie den Taster K1, so wird Spule 1 aktiviert, drücken Sie Taster K2, so wird Spule 2 aktiviert. Sie können also die Weiche (oder das Signal) sowohl digital mit dem LS150, als auch mit den Tastern K1 und K2 schalten. Sie dürfen nur potentialfreie Kontakte für dieses Verfahren einsetzen, also z.B.
  • Seite 12: Einstellung Der Adresse

    Ausgang des LS150 einstellen möchten. Tun Sie dies so, also wollten Sie eine Weiche schalten 2. Drücken Sie die Taste auf dem LS150 und halten Sie sie gedrückt bis die LED dauerhaft leuchtet (Dies dauert ca. 3 Sekunden). Lassen Sie nun die Taste wieder los.
  • Seite 13: Einstellung Der Ausgänge Auf Individuelle Adressen Und Einschaltdauer

    Führen Sie zur Einstellung von Adresse und Einschaltdauer eines Ausgangs die nachstehend beschriebenen Schritte durch. 1. Drücken Sie die Taste auf dem LS150 und halten Sie sie gedrückt bis die LED dauerhaft leuchtet (Dies dauert ca. 3 Sekunden). Lassen Sie nun die Taste wieder los, die LED bleibt an.
  • Seite 14: Rücksetzen Des Decoders Auf Werkseinstellung

    Digitalsystem die entsprechende Taste. 5. Lassen Sie nun den Taster wieder los. Der LS150 stellt sich nun wieder auf die Weichenadressen 1 – 6 und die kürzeste Einschaltzeit (100ms) ein. Anschließend durchläuft er einen Testmodus, bei dem jeder Ausgang der Reihe nach aktiviert wird. Wenn Sie also Weichenantriebe angeschlossen haben, so werden diese nacheinander kurz aktiviert.
  • Seite 15 Diese Seite ist absichtlich frei.
  • Seite 16 Gewährleistungsanspruch. Irrtum sowie Änderung aufgrund des technischen Fortschrittes, der Produktpflege oder anderer Herstellungsmethoden bleiben vorbehalten. Diese Information bitte für späteren Gebrauch aufbewahren! Hüttenbergstraße 29 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 http://www.digital-plus.de http://www.lenz.com e-mail: info@digital-plus.de...
