Verwandte Anleitungen für Electrolux EHS 6640 X
Inhaltszusammenfassung für Electrolux EHS 6640 X

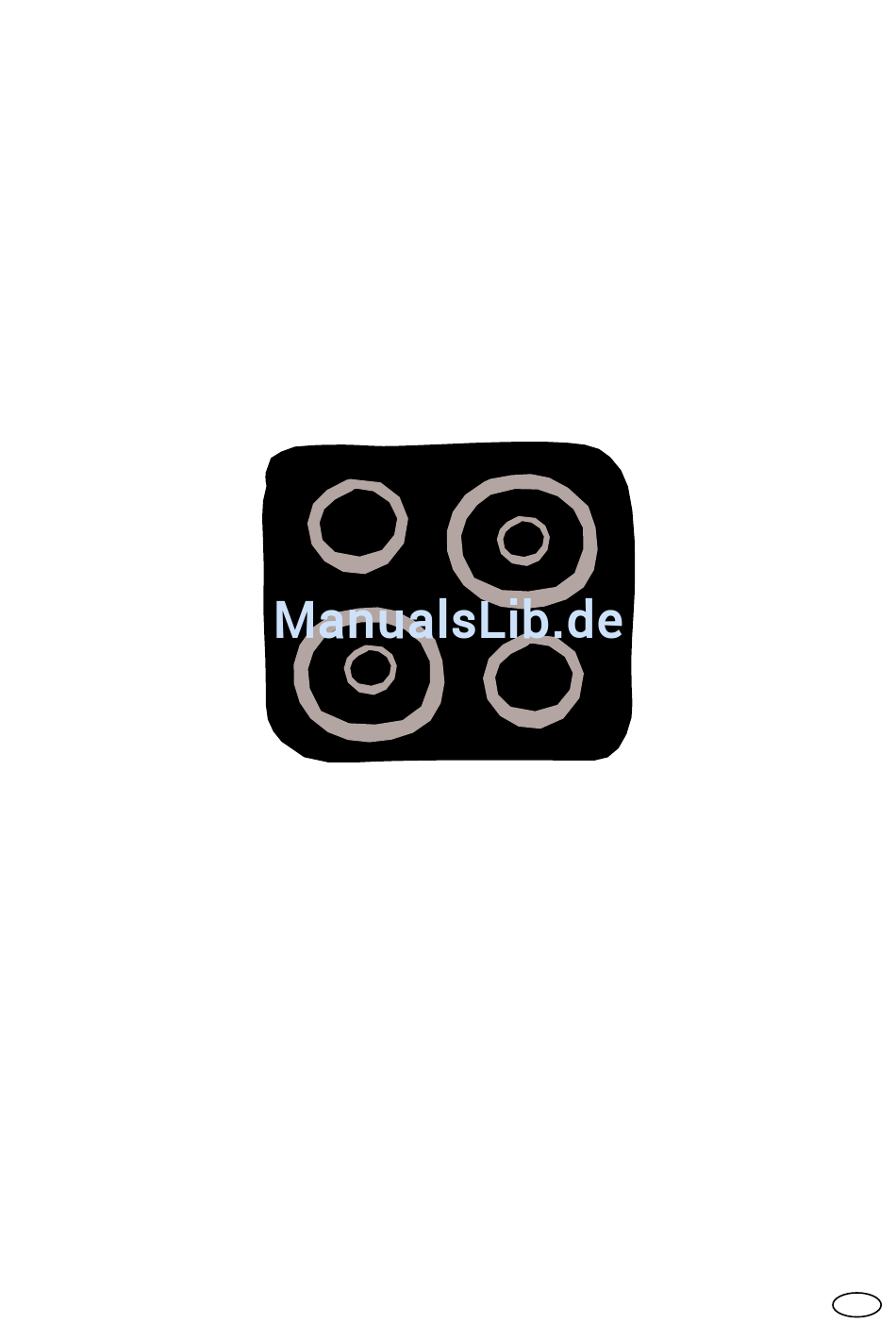

- Seite 1 Glaskeramik-Kochfeld Montage- und Gebrauchsanweisung EHS 6640 X 822 924 329-D-101003...
-
Seite 2: Folgende Symbole Werden Im Text Verwendet
Sehr geehrte Kundin, sehr geehrter Kunde Lesen Sie bitte diese Gebrauchsanweisung sorg- fältig durch. Beachten Sie vor allem den Abschnitt „Sicherheits- hinweise“ auf den ersten Seiten. Bewahren Sie bit- te diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie diese an eventuelle Nachbesitzer des Gerätes weiter. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Gebrauchsanweisung ........4 Tipps zum Gebrauch des Kochfeldes ..19 Kochgeschirr ..........19 Sicherheitshinweise ........4 Energiesparen ..........19 Bestimmungsgemäße Verwendung ....4 Tipps zum Kochen mit und ohne Gerät betreiben ..........4 Ankochautomatik .......... 20 Gerät benutzen ..........4 Reinigung und Pflege ........ -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung Sicherheitshinweise Die Sicherheit dieses Gerätes entspricht den Gerät benutzen anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir An den Kochzonen besteht bei unachtsamen uns jedoch als Hersteller veranlasst, Sie mit den Hantieren Verbrennungsgefahr. nachfolgenden Sicherheitshinweisen vertraut zu Kleinkinder grundsätzlich vom Gerät fernhalten. -
Seite 5: Schäden Am Gerät Vermeiden
Schäden am Gerät vermeiden umweltbewußt handeln Das Kochfeld nicht als Arbeits- oder Abstellflä- Alle verwendeten Materialien können unein- che verwenden. geschränkt wiederverwertet werden. Die Kochzonen nicht mit leerem oder ohne Koch- Die verwendeten Materialien dürfen nicht im geschirr betreiben. Hausmüll entsorgt werden. Das Leerkochen von Töpfen und Pfannen. -
Seite 6: Die Wichtigsten Merkmale Ihres Gerätes
Die wichtigsten Merkmale Ihres Gerätes • Glaskeramik-Kochfläche: Das Gerät ver- fügt über eine Glaskeramik-Kochfläche und 4 schnellaufglühende Kochzonen. Hierbei wird durch besonders leistungsfähige Strah- lungsheizkörper die Aufheizdauer des Heiz- körpers wesentlich verkürzt. • Sensorfelder: Die Bedienung Ihres Gerätes erfolgt über Touch-Control-Sensorfelder. •... -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Ausstattung Koch- und Bedienfeld... -
Seite 8: Digitale Anzeigen
Digitale Anzeigen Die vier Anzeigefelder, die den vier Kochzonen zu- geordnet sind, zeigen: • nach dem Einschalten, • bei Anwahl der Warmhaltestufe, • , je nach gewählter Kochstufe, • bei Ankochautomatik, • bei Restwärme, • bei eingeschalteter Kindersicherung • bei Fehlfunktion / bei Überhitzung Sicherheitsabschaltung der Kochzo- Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht... -
Seite 9: Bedienung Des Kochfeldes
Bedienung des Kochfeldes Vor dem ersten Gebrauch ACHTUNG! Schäden an der Glaskeramikoberfläche. Scharfe, scheuernde Reinigungsmittel können Glaskeramikoberfläche beschädigen. Nur Wasser und Spülmittel benutzen. 1. Das Glaskeramik-Kochfeld mit warmen Was- ser und Spülmittel abwaschen und (mit einem Geschirrtuch) trockenreiben. ACHTUNG! Schäden an der Glaskeramikoberfläche. Einbrennende Aufkleber Folien... -
Seite 10: Gerät Einschalten
Gerät einschalten Das komplette Gerät wird mit dem Sensorfeld „Ein/ eingeschaltet. Aus“ Das Sensorfeld „Ein/Aus“ ca. 2 Sekunden lang berühren. Die digitalen Anzeigen zeigen an. Nachdem das Sensorfeld „Ein/Aus“ zum Einschalten Ihres Gerätes betätigt wurde, muss innerhalb 10 Sekunden bei einer Kochzone eine Kochstufe eingestellt oder mit dem Timer eine Zeit eingestellt werden (Eier- uhr-Funktion). -
Seite 11: Zweikreis-Kochzone Ein- Und Ausschalten
Zweikreis-Kochzone ein- und aus- schalten Je nach Topf- oder Pfannengröße kann bei der Zweikreis-Kochzone mit dem Sensorfeld „Zwei- kreiszone“ zu der kleineren Kochzone der jeweils größere Heizkreis zugeschaltet werden. Dieser kann nur zugeschaltet werden, wenn für den kleineren Heizkreis schon eine Kochstufe eingestellt ist. -
Seite 12: Kochzone Ausschalten
Kochzone ausschalten Zum Ausschalten die Sensorfelder Kochstufen- wahl gleichzeitig berühren oder mit Sensorfeld Kochstufenwahl auf Null zurück- stellen. Restwärmeanzeige Nach dem Abschalten einer einzelnen Kochzone oder des gesamten Kochfeldes wird vorhandene Restwärme mit (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen ange- zeigt. -
Seite 13: Mit Der Ankochautomatik Kochen
Mit der Ankochautomatik kochen Alle vier Kochzonen des Kochfeldes sind in neun Stufen regelbar und sind mit einer Ankochautoma- tik ausgestattet: • , kleinste Kochstufe • , höchste Kochstufe • , Ankochfunktion. Wenn Sie die von Ihnen gewünschte Kochstufe mit dem Sensorfeld Kochstufenwahl wählen, arbei- tet die Kochzone für eine bestimmte Zeit mit der... -
Seite 14: Kindersicherung
Kindersicherung Mit der Kindersicherung kann das Kochfeld gegen unerwünschte Benutzung gesichert werden. Kindersicherung einschalten Zum Einschalten der Kindersicherung muss das Gerät eingeschaltet sein, es darf aber keine Koch- zone eingeschaltet sein. 1. Das Sensorfeld „Verriegelung“ ca. drei Sekunden lang berühren. Zur Bestätigung ertönt ein Signalton. - Seite 15 Kindersicherung ausschalten 1. Das Gerät einschalten. Bei aktiver Kindersicherung wird angezeigt. 2. Das Sensorfeld „Verriegelung“ ca. drei Sekunden lang berühren. Zur Bestätigung ertönt ein Signalton. 3. Ein beliebiges Sensorfeld Kochstufenwahl berühren. Die Anzeigen werden dunkel, die Kindersicherung ist ausgeschaltet. Das Gerät schaltet nach einigen Sekunden automatisch ab.
-
Seite 16: Timer
Timer Sie können den Timer auf zwei Arten benutzen: • als . Sie stellen für eine Abschaltautomatik Kochzone eine Gardauer ein, nach deren Ablauf schaltet sich die Kochzone automatisch ab. Diese Funktion kann für mehrere Kochzo- nen gleichzeitig genutzt werden. •... - Seite 17 Zum Verstellen der Restgardauer muss die ge- wünschte Kochzone mit dem Sensorfeld Timer ausgewählt werden. Die dazugehörige Kontroll- lampe blinkt dann schneller. Die Verstellung erfolgt mit den Sensorfeldern Timereinstellung oder Nach Ablauf der eingestellten Gardauer schaltet die Kochzone automatisch ab und es ertönt für zwei Minuten ein akustisches Signal, die Timer- anzeige blinkt 3.
-
Seite 18: Bedienfeld Verriegeln/Entriegeln
Kurzzeitmesser verwenden Zur Nutzung des Kurzzeitmessers muss das Gerät eingeschaltet sein, es darf aber keine Kochzone eingeschaltet sein. 1. Sensorfeld Timer berühren. In der Timer-Anzeige erscheint 2. Mit den Sensorfeldern Timereinstellung oder die gewünschte Zeitdauer einstellen. Nach wenigen Sekunden wird der Kurzzeitmesser aktiviert und die Restzeitdauer wird angezeigt. -
Seite 19: Tipps Zum Gebrauch Des Kochfeldes
Tipps zum Gebrauch des Kochfeldes Kochgeschirr Energiesparen Je besser der Topf, desto besser das Koch- Sie sparen wertvolle Energie, wenn ergebnis. Sie nachstehende Punkte beachten: • Gutes Kochgeschirr erkennen Sie am Topf- boden. Der Boden sollte so dick und plan wie möglich sein. -
Seite 20: Tipps Zum Kochen Mit Und Ohne Ankochautomatik
Tipps zum Kochen mit und ohne Ankochautomatik Die automatische Ankochfunktion eignet sich für: • Gerichte, die kalt aufgesetzt werden, bei hoher Leistung erhitzt werden und auf der Fortgar- stufe nicht ständig beobachtet werden müssen, • Gerichte, die in die heiße Pfanne gegeben wer- den. - Seite 21 Anhaltswerte zum Kochen mit der Kochstelle Die Angaben in den folgenden Tabellen sind Richt- größen. Welche Schalterstellung für Kochvor- gänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel Schalter- Ankoch- Garvorgang Beispiele für die Anwendung stellung zeit der Automatik...
-
Seite 22: Reinigung Und Pflege
Reinigung und Pflege Kochfeld Festklebende Verschmutzungen Achtung! Reinigungsmittel dürfen nicht auf die heiße Glaskeramikfläche gelangen! Alle Reinigungsmittel müssen nach der Reinigung mit aus- reichend klarem Wasser entfernt werden, da sie beim Wiederaufheizen ätzend wirken können! 1. Zur Entfernung von übergekochten Speisen Verwenden Sie keine aggressiven oder festgeklebten Spritzern einen Reinigungsmittel, wie z.B. -
Seite 23: Was Tun, Wenn
Was tun, wenn … … die Kochzonen sich nicht einschalten lassen? Abhilfe bei Störungen Überprüfen Sie, ob • das Bedienfeld verriegelt ist. Möglicherweise handelt es sich bei einer Störung • zwischen dem Betätigen der Ein-/Aus-Taste nur um einen kleinen Fehler, den Sie anhand und dem Einschalten der gewünschten Koch- nachfolgender Hinweise selbst beheben können. - Seite 24 … die Anzeige leuchtet? Überprüfen Sie, ob die Kochzone überhitzt wurde. Diese Anzeige leuchtet bei Überhitzung, Fehlern in der Elektronik oder aus Sicherheitsgründen. … das Gerät nicht auf die Betätigung eines Sensorfeldes reagiert? Das Gerät reagiert nicht auf die Betätigung eines Sensorfeldes, wenn Sie gleichzeitig ein anderes, nicht für eine Kombination vorgesehenes Sensor- feld berühren.
-
Seite 25: Technische Daten
Technische Daten Gerätemaße Bestimmungen, Normen, Richt- linien Breite 570 mm Dieses Gerät entspricht folgenden Normen: Tiefe 500 mm • EN 60335-1 und EN 60335-2-6 Höhe 47 mm bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke Ausschnittmaße • EN 60350 bzw. DIN 44546 / 44547 / 44548 bezüglich der Gebrauchseigenschaften von Breite 560 mm... -
Seite 26: Montageanweisung
Montageanweisung Sicherheitshinweise Gerät montieren Das Gerät darf nur von ausgebildeten und Beim Einbau, Ausbau und im Servicefall muss autorisierten Fachkräften montiert und elektrisch das Gerät vom Netz getrennt sein. angeschlossen werden.. Beim Auspacken des Gerätes auf einen unver- sehrten Zustand und offensichtliche Transport- Beachten Sie bitte diese Hinweise, schäden achten. -
Seite 27: Gerät Elektrisch Anschließen
Gerät elektrisch anschließen GEFAHR! Lebensgefahr durch elektrischen Strom. Spannung kann an der Netzanschluss- klemme anliegen. 1. Sicherheitsregeln der Elektrotechnik beachten. 2. Netzanschlussklemme spannungs- frei machen. ACHTUNG! Schäden durch elektrischen Strom. Lockere und unsachgemäße Klemm- verbindungen verursachen Spannungs- überschläge. 1. Klemmverbindungen vorschriftsmä- ßig ausführen. -
Seite 28: Montage Des Kochfeldes
Montage des Kochfeldes Der Elektroanschluss ist von einer Elektrofachkraft entsprechend den Informationen in Abschnitt „Gerät elektrisch anschließen“ auf Seite 27 auszuführen. Schritt 1 Schritt 4 Schritt 5 Schritt 2 Schritt 3... -
Seite 30: Service
Service Im Kapitel „Was tun, wenn …“ sind einige Störun- gen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich bitte an unseren Kunden- dienst oder einen unserer Service-Partner. Bereiten Sie das Gespräch in jedem Fall gut vor.
