Weitere Angaben zu den Arbeitsschritten

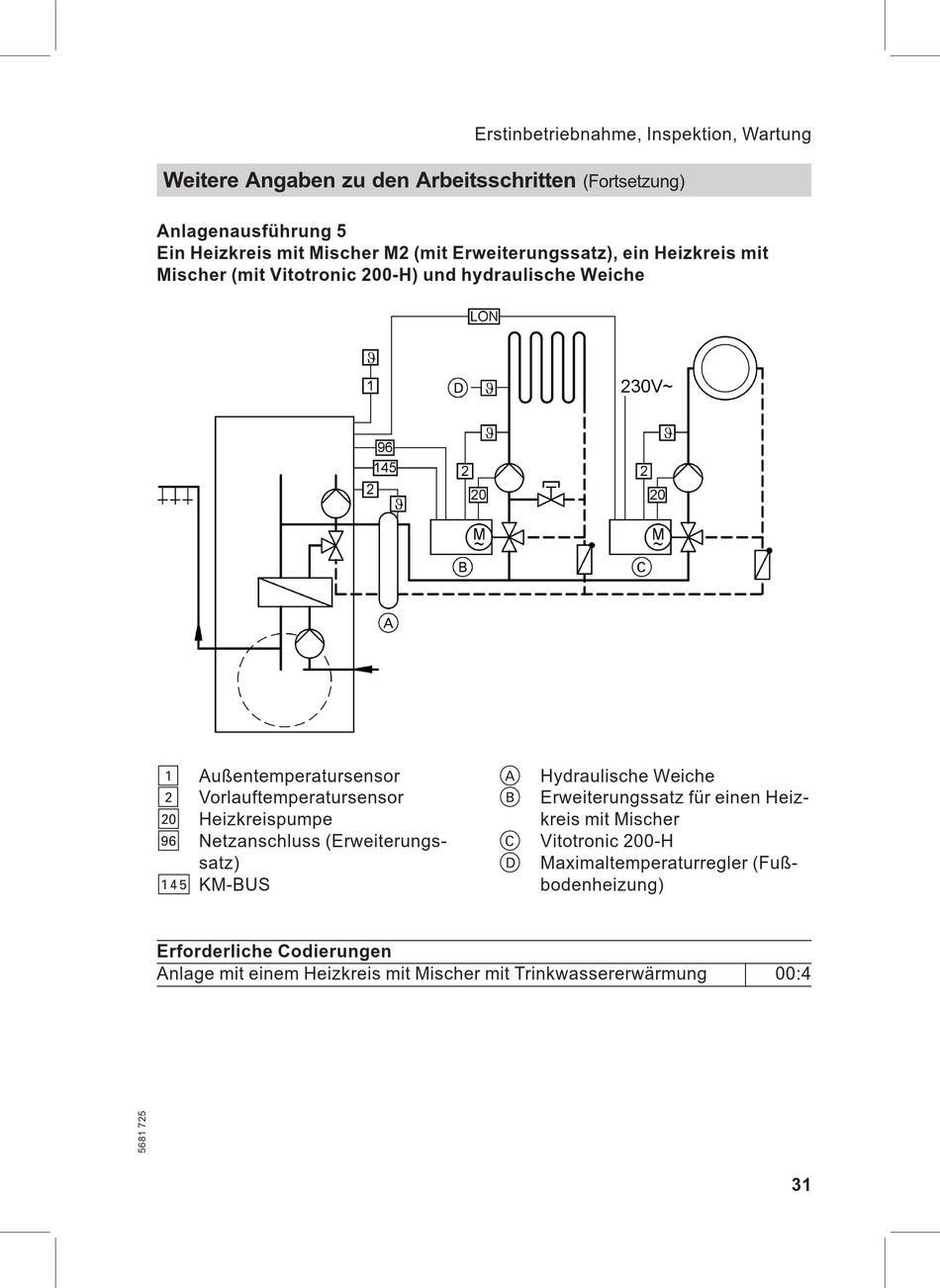

Anlagenausführung 5
Ein Heizkreis mit Mischer M2 (mit Erweiterungssatz), ein Heizkreis mit
Mischer (mit Vitotronic 200-H) und hydraulische Weiche
!
Außentemperatursensor
?
Vorlauftemperatursensor
sÖ
Heizkreispumpe
lH
Netzanschluss (Erweiterungs-
satz)
aVG KM-BUS
Erforderliche Codierungen
Anlage mit einem Heizkreis mit Mischer mit Trinkwassererwärmung
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
A
Hydraulische Weiche
B
Erweiterungssatz für einen Heiz-
kreis mit Mischer
C
Vitotronic 200-H
D
Maximaltemperaturregler (Fuß-
bodenheizung)
00:4
31
