Viessmann Vitodens 333-F WS3A Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Warmwasserspeicher
  5. Vitodens 333-F WS3A
  6. Serviceanleitung

Viessmann Vitodens 333-F WS3A Serviceanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Serviceanleitung
für die Fachkraft

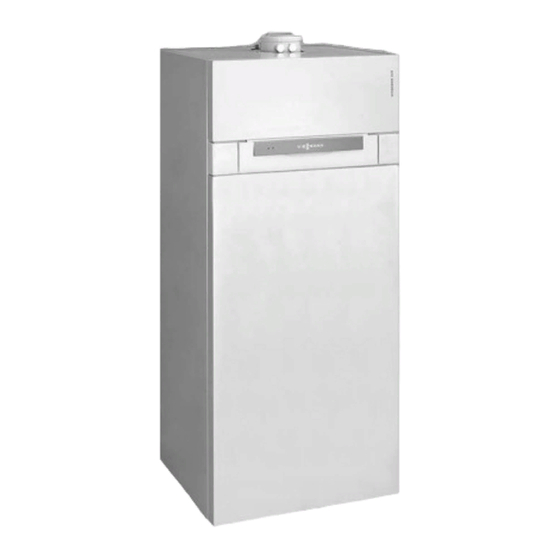

Vitodens 333-F
Typ WS3A
Gas-Brennwert-Kompaktkessel
6,6 bis 26 kW Erdgas- Ausführung
Gültigkeitshinweise siehe letzte Seite
Bitte aufbewahren!
5681 725
4/2007

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitodens 333-F WS3A

Inhaltszusammenfassung für Viessmann Vitodens 333-F WS3A

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitodens 333-F Typ WS3A Gas-Brennwert-Kompaktkessel 6,6 bis 26 kW Erdgas- Ausführung Gültigkeitshinweise siehe letzte Seite Bitte aufbewahren! 5681 725 4/2007...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen. die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden.
  • Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen in Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ..... Weitere Angaben zu den Arbeitsschritten ............ Codierungen Codierung 1....................40 Codierung 2....................42 Codierungen in Anlieferungszustand zurücksetzen ........60 Serviceabfragen Übersicht Serviceebenen................61 Temperaturen, Kesselcodierstecker und Kurzabfragen........ 62 Ausgänge prüfen (Relaistest)..............

  • Seite 5: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Heizungsanlage füllen ............2.

  • Seite 6: Arbeitsschritte Für Die Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, . . . (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 20. Anodenschutzstrom mit Anodenprüfgerät prüfen . . . 21. Trinkwasserspeicher reinigen ......... 22.

  • Seite 7: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Heizungsanlage füllen Achtung Ungeeignetes Füllwasser fördert Ablagerungen und Korrosionsbildung und kann zu Schäden am Heizkessel führen. Heizungsanlage vor dem Füllen gründlich spülen. Ausschließlich Wasser mit Trinkwasserqualität einfüllen. Füllwasser mit einer Wasserhärte über 16,8 °dH (3,0 mmol/l) muss ent- härtet werden, z.B.

  • Seite 8: Heizkessel Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizkessel entlüften 1. Heizwasserseitige Absperrventile schließen. 2. Ablaufschlauch am Hahn A mit einem Abwasseranschluss verbin- den. 3. Hahn A und Befüllhahn im Hei- zungsrücklauf öffnen und mit Netz- druck so lange entlüften bis keine Luftgeräusche mehr hörbar sind.

  • Seite 9: Siphon Mit Wasser Füllen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Siphon mit Wasser füllen 1. Halteklammer abziehen und Siphon A abnehmen. 2. Siphon mit Wasser füllen. 3. Siphon A anbauen und mit Halte- klammer befestigen. Uhrzeit und Datum einstellen (falls erforderlich) - nur bei Regelung für witterungsgeführten Betrieb Hinweis Datum (siehe Arbeitsschritt 2.)

  • Seite 10: Sprachumstellung (Falls Erforderlich) - Nur Bei Regelung Für Witterungsgeführten Betrieb

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sprachumstellung (falls erforderlich) - nur bei Regelung für witterungsgeführten Betrieb Hinweis Folgende Tasten drücken: Bei Erstinbetriebnahme erscheinen die Begriffe in deutsch (Anlieferungs- 1. c Heizkreis wählen erscheint. zustand): 2. d zur Bestätigung, ca. 4 s war- Heizkreis wählen (siehe Arbeits- ten.

  • Seite 11: Regelung Für Inbetriebnahme- Und Wartungsarbeiten Abklappen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Regelung für Inbetriebnahme- und Wartungsarbeiten abklap- 1. Zwei Schrauben lösen und Blech 3. Seitliche Verschlüsse C lösen und A nach oben und links schieben. Regelung D vorklappen. 2. Klappe B öffnen. 4.

  • Seite 12: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gebläse läuft an nach ca. 51 s Stö- Leitungen und nein rung F5/F9 Steckverbindun- gen des Gebläses prüfen Differenzdruck- nach ca. 51 s Stö- Leitungen und nein sensor gibt Start rung E6/F5 Steckverbindun- frei (0,75 V zwi- gen des Gebläses...

  • Seite 13: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner in Be- nein schaltet unterhalb Dichtheit der trieb des eingestellten Abgasanlage prü- Kessewassertem- fen (Abgasrezir- peratur-Sollwer- kulation), Gas- tes ab und startet fließdruck prüfen unmittelbar neu Weitere Angaben zu Störungen siehe Seite 69. Ruhedruck und Anschlussdruck messen Gefahr CO-Bildung als Folge falscher Brennereinstellung kann schwerwiegende...

  • Seite 14: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Heizkessel in Betrieb nehmen. 6. Anschlussdruck (Fließdruck) mes- sen. Hinweis Bei Erstinbetriebnahme kann das Hinweis Gerät auf Störung gehen, weil sich Zur Messung des Anschlussdru- Luft in der Gasleitung befindet. ckes geeignete Messgeräte mit Nach ca.

  • Seite 15: Dichtheitsprüfung Az-System (Ringspaltmessung)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. K + F gleichzeitig drücken: 3. Die Einstellung der max. Heizleis- 100 blinkt (entspricht tung mit dem den Technischen 100% der Nenn-Wärme- Unterlagen beiliegenden, zusätzli- leistung) und A chen Typenschild dokumentieren. erscheint.
  • Seite 16 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Die Abgasleitung gilt als ausreichend dicht, wenn sich keine höhere CO Konzentration in der Verbrennungsluft als 0,2 % oder keine kleinere O -Kon- zentration als 20,6 % ergibt. Werden höhere CO - oder kleinere -Werte gemessen, ist eine Druck- prüfung der Abgasleitung bei einem...

  • Seite 17: Brenner Ausbauen Und Brennerdichtung Prüfen (Dichtung Alle 2 Jahre Austauschen)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner ausbauen und Brennerdichtung prüfen (Dichtung alle 2 Jahre austauschen) A Muttern F Ionisationselektrode B Differenzdrucksensor G Erdung C Brennerdichtung H Gebläsemotor D Gasanschlussrohr K Zündeinheit E Gasarmatur 1. Anlagenschalter an der Regelung 4.

  • Seite 18: Flammkörper Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Brennerdichtung C auf Beschädi- gungen prüfen. Brennerdichtung grundsätzlich alle 2 Jahre austauschen. Flammkörper prüfen Falls Drahtgewebe beschädigt, Flammkörper austauschen. A Torxschrauben D Ionisationselektrode B Flammkörper E Zündelektroden C Flammkörperdichtung 1. Elektroden D und E ausbauen. 4.

  • Seite 19: Zünd- Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zünd- und Ionisationselektrode prüfen und einstellen A Zündelektroden B Ionisationselektrode C Dichtung 1. Elektroden A und B auf Abnut- 3. Abstände prüfen. Sind die zung und Verschmutzung prüfen. Abstände nicht in Ordnung oder die Elektroden beschädigt, Elektroden 2.

  • Seite 20: Brennkammer/Heizflächen Reinigen Und Brenner Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brennkammer/Heizflächen reinigen und Brenner einbauen 2. Falls Rückstände bleiben, lösungs- mittel- und kaliumfreie Reinigungs- mittel verwenden: Rußablagerungen mit alkali- schen Mitteln mit Tensidzusatz (z.B. Fauch 600) entfernen. Beläge und Oberflächenverfär- bungen (gelb-braun) mit leicht sauren, chloridefreien Reini- gungsmitteln auf Basis von Phos- phorsäure entfernen (z.

  • Seite 21: Kondenswasserablauf Prüfen Und Siphon Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kondenswasserablauf prüfen und Siphon reinigen 1. Ungehinderten Abfluss des Kon- denswassers am Siphon A prü- fen. 2. Halteklammer abziehen und Siphon abnehmen. 3. Siphon reinigen. 4. Siphon anbauen und Halteklammer aufstecken. Anodenschutzstrom mit Anodenprüfgerät prüfen Hinweis Wir empfehlen eine jährliche Funktionsprüfung der Magnesiumanode.

  • Seite 22: Trinkwasserspeicher Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Trinkwasserspeicher reinigen Hinweis Gemäß DIN 1988 sind Besichtigung und (falls erforderlich) Reinigung spätes- tens zwei Jahre nach Inbetriebnahme und danach bei Bedarf durchzuführen. 4. Lose anhaftende Ablagerungen mit einem Hochdruckreiniger entfer- nen.

  • Seite 23: Trinkwasserspeicher Wieder In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Trinkwasserspeicher wieder in Betrieb nehmen A Flanschdeckel C Masseleitung B Dichtung D Steckzunge 1. Trinkwasserspeicher wieder an das 3. Flanschdeckel anbauen und Rohrnetz anschließen. Schrauben mit einem max. Dreh- moment von 25 Nm anziehen. 2.

  • Seite 24: Abgas-Emissionsmessung

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abgas-Emissionsmessung Der Vitodens 333-F ist für Erdgas L werkseitig voreingestellt. Bei der Erstinbetriebnahme/Wartung CO -Kontrolle am Kesselanschluss-Stück durchführen. Hinweis Der Matrix-Brenner des Vitodens ist jeweils für die gesamte Gasgruppe vorein- gestellt. Eine Einstellung bzw. Nachregulierung des Brenners ist nicht erforder- lich.

  • Seite 25: Ionisationsstrom Messen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Wert in Protokoll auf Seite 118 ein- 7. CO -Gehalt prüfen. Liegt der Wert tragen. außerhalb des o. g. Bereichs, Maß- nahmen von Seite 24 durchführen. 6. Obere Wärmeleistung einstellen. Regelung für angehobenen 8.

  • Seite 26: Regelung An Die Heizungsanlage Anpassen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Ionisationsstrom bei Bildung der 4. Taste d drücken. Flamme: min. 2 µA Betrieb mit oberer Nenn-Wärme- Maßnahmen falls Ionisationsstrom leistung ist beendet. < 2 µA: Elektrodenabstand prüfen, siehe 5. Messwert in Protokoll auf Seite 118 Seite 19.
  • Seite 27 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 1 Ein Heizkreis ohne Mischer A1 ! Außentemperatursensor (nur bei lH Vitotrol 100 (nur bei Regelung für Regelung für witterungsgeführten angehobenen Betrieb) Betrieb) oder...
  • Seite 28 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 2 Ein Heizkreis mit Mischer M2 und hydraulische Weiche Außentemperatursensor Hydraulische Weiche Vorlauftemperatursensor Erweiterungssatz für einen Heiz- sÖ Heizkreispumpe kreis mit Mischer Netzanschluss (Erweiterungs- Maximaltemperaturregler (Fuß- satz) bodenheizung) aVG KM-Bus Erforderliche Codierungen Anlage mit einem Heizkreis mit Mischer mit Trinkwassererwärmung 00:4...
  • Seite 29 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 3 Ein Heizkreis ohne Mischer A1 und ein Heizkreis mit Mischer M2 Außentemperatursensor aVG KM-BUS Vorlauftemperatursensor Maximaltemperaturregler (Fuß- sÖ Heizkreispumpe bodenheizung) Netzanschluss (Erweiterungs- Erweiterungssatz für einen Heiz- satz) kreis mit Mischer Hinweis Der Volumenstrom des Heizkreises ohne Mischer muss mind.
  • Seite 30 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 4 Ein Heizkreis ohne Mischer A1, ein Heizkreis mit Mischer M2 und System- trennung Außentemperatursensor Erweiterungssatz für einen Heiz- Vorlauftemperatursensor kreis mit Mischer sÖ Heizkreispumpe Maximaltemperaturregler (Fuß- Netzanschluss (Erweiterungs- bodenheizung) satz) Wärmetauscher zur Systemtren- aVG KM-BUS...
  • Seite 31 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 5 Ein Heizkreis mit Mischer M2 (mit Erweiterungssatz), ein Heizkreis mit Mischer (mit Vitotronic 200-H) und hydraulische Weiche Außentemperatursensor Hydraulische Weiche Vorlauftemperatursensor Erweiterungssatz für einen Heiz- sÖ Heizkreispumpe kreis mit Mischer Netzanschluss (Erweiterungs- Vitotronic 200-H satz)

  • Seite 32: Heizkennlinien Einstellen (Nur Bei Regelung Für Witterungsgeführten Betrieb)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizkennlinien einstellen (nur bei Regelung für witterungs- geführten Betrieb) Die Heizkennlinien stellen den Von der Kesselwasser- bzw. Vorlauf- Zusammenhang zwischen Außentem- temperatur ist wiederum die Raum- peratur und Kesselwasser- bzw. Vor- temperatur abhängig.
  • Seite 33 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Neigung und Niveau ändern 1. Neigung: In Codierung 1 mit Codieradresse d3 ändern. Einstellbereich 2 bis 35 (entspricht Neigung 0,2 bis 3,5). 2. Niveau: In Codierung 1 mit Codieradresse d4 ändern. Einstellbereich -13 bis +40 K.
  • Seite 34 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Raum-Solltemperatur einstellen 5. Mit Drehknopf ts Tagestempe- Normale Raumtemperatur ratur-Sollwert einstellen. Wert wird automatisch nach ca. 2 s übernommen. Die Heizkennlinie wird entlang der Achse C (Raumtemperatur-Soll- wert) verschoben und bewirkt bei aktiver Heizkreispumpenlogik- Funktion ein geändertes Ein-/Aus- schaltverhalten der Heizkreispum-...

  • Seite 35: Regelung In Das Lon-System Einbinden (Nur Bei Regelung Für Witterungsgeführten Betrieb)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. d um Heizkreis A1 (Heizkreis 5. E Nachttemperatur-Sollwert ohne Mischer) zu wählen aufrufen. oder 6. a/b Wert ändern. 3. a 2r blinkt. 7. d Wert bestätigen. 4. d um Heizkreis M2 (Heiz- kreis mit Mischer) zu wäh- len.
  • Seite 36 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesselkreisrege- Vitotronic 200-H Vitotronic 200-H Vitocom lung Regelung sendet Regelung empfängt Regelung empfängt Gerät emp- Uhrzeit Uhrzeit Uhrzeit fängt Uhrzeit Codierung 7b:1 Codierung 81:3 Codierung 81:3 einstellen einstellen Regelung sendet Regelung empfängt Regelung empfängt Außentemperatur Außentemperatur...

  • Seite 37: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. d Check ist aktiviert Check blinkt, bis der Check abgeschlossen ist. Display und alle Tasten- beleuchtungen des ange- wählten Teilnehmers blinken für ca. 60 s. A Fortlaufende Nummer in der Teil- nehmerliste 4.
  • Seite 38 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis Wird eine Wartung durchgeführt, bevor die Wartungsanzeige erscheint, Codie- rung 24:1 einstellen und anschließend Codierung 24:0 ; die eingestellten Wartungsparameter für Betriebsstunden und Zeitintervall beginnen wieder bei 0. Folgende Tasten drücken: 3.

  • Seite 39: Regelung Arretieren Und Vorderbleche Anbauen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Regelung arretieren und Vorderbleche anbauen 1. Blech A nach rechts und unten 3. Vorderblech oben D anbauen. schieben und zwei Schrauben fest- ziehen. 2. Vorderblech unten B anbauen und Schraube C festschrauben.

  • Seite 40: Codierungen

    Codierungen Codierung 1 Codierung 1 aufrufen Hinweis 2. a/b für gewünschte Codier- Bei Regelung für witterungsgeführ- adresse, Adresse blinkt ten Betrieb werden die Codierungen im Klartext angezeigt. 3. d zur Bestätigung Codierungen, die durch Ausstattung der Heizungsanlage oder Einstel- 4. a/b für gewünschten Wert lung anderer Codierungen nicht relevant sind, werden nicht ange-...
  • Seite 41 Codierungen Codierung 1 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel Max. Temp. 06:... Maximalbegrenzung 06:20 Maximalbegrenzung der der Kesselwassertem- Kesselwassertemperatur peratur, vorgegeben 06:127 innerhalb der vom Heiz- durch Kessel-Codier- kessel vorgegebenen Be- stecker in °C reiche Gasart 1E:0 Betrieb mit Erdgas 1E:1 Betrieb mit Flüssiggas (nicht einstellen)

  • Seite 42: Codierung 2

    Codierungen Codierung 1 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Vorl. Max. Temp. A1/M2 C6:75 Elektronische Maximal- C6:10 Maximalbegrenzung ein- begrenzung der Vor- stellbar von 10 bis lauftemperatur auf C6:127 127 °C 75 °C (nur bei Regelung für witterungsgeführten Betrieb) Neigung A1/M2 d3:14 Neigung der Heizkennli- d3:2...

  • Seite 43: Gesamtübersicht

    Codierungen Codierung 2 (Fortsetzung) 6. d zur Bestätigung, im Dis- 7. a/b zur Auswahl weiterer play erscheint kurz Adressen. übernommen (bei Regelung für witterungs- 8. L + G ca. 1 s gleichzeitig drü- geführten Betrieb), die cken, um Codierung 2 Adresse blinkt erneut.
  • Seite 44 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner 06:... Maximalbegrenzung 06:20 Maximalbegrenzung der der Kesselwassertem- Kesselwassertemperatur peratur, vorgegeben 06:127 innerhalb der vom Heiz- durch Kessel-Codier- kessel vorgegebenen Be- stecker in °C reiche 1E:0 Betrieb mit Erdgas 1E:1 Betrieb mit Flüssiggas (nicht einstellen) 21:0 keine Wartungsanzeige...
  • Seite 45 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung 31:... Solldrehzahl der inter- 31:0 Solldrehzahl einstellbar nen Umwälzpumpe bei von 0 bis 100 % Betrieb als Kesselkreis- 31:100 pumpe in %, vorgege- ben durch Kessel- Codierstecker 32:0 Einfluss Signal 32:1 Einfluss Signal Externes Externes Sperren auf Sperren auf Umwälz-...
  • Seite 46 Codierungen Codierung 2 (Fortsetzung) Codie- Interne Um- Heizkreis- Heizkreis- Umwälzpumpe rung wälzpumpe pumpe pumpe zur Speicher- Heizkreis Heizkreis mit beheizung ohne Mischer Mischer Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt.
  • Seite 47 Tage 63:14 63:15 2 x täglich 65:... Information zur Bauart 65:0 Ohne Umschaltventil des Umschaltventils, 65:1 Umschaltventil Fa. nicht verstellen! Viessmann 65:2 Umschaltventil Fa. Wilo 65:3 Umschaltventil Fa. Grundfos 67:40 Mit Vitosolic: 3. Trink- 67:0 Ohne 3. Trinkwassertem- wassertemperatur-Soll- peratur-Sollwert wert 40 °C...
  • Seite 48 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung 6F:... Max. Wärmeleistung bei 6F:0 Max. Wärmeleistung bei Trinkwassererwärmung Trinkwassererwärmung in %, vorgegeben durch 6F:100 einstellbar von min. Wär- Kessel-Codierstecker meleistung bis 100 % 71:0 Trinkwasserzirkula- 71:1 Aus während der Trink- tionspumpe: Ein nach wassererwärmung auf Zeitprogramm Warm-...
  • Seite 49 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung 79:0 Regelung ist nicht Feh- 79:1 Regelung ist Fehlerma- lermanager (nur bei nager Regelung für witte- rungsgeführten Betrieb) 7b:1 Uhrzeit über LON sen- 7b:0 Uhrzeit nicht über LON den (nur bei Regelung senden für witterungsgeführten Betrieb)
  • Seite 50 Be- schlossenen Sensors trieb) wird intern verwendet und über den LON-BUS an evtl. angeschlossene Vitotronic 200-H gesen- 98:1 Viessmann Anlagen- 98:1 Anlagennummer einstell- nummer (in Verbindung bar von 1 bis 5 mit Überwachung meh- 98:5 rerer Anlagen über Vitocom 300)
  • Seite 51 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung 9C:20 Überwachung LON-Teil- 9C:0 Keine Überwachung nehmer. 9C:5 Zeit einstellbar von 5 bis Wenn ein Teilnehmer 60 min nicht antwortet, werden 9C:60 nach 20 min regelungs- intern vorgegebene Werte verwendet. Erst dann erfolgt eine Stö- rungsmeldung.
  • Seite 52 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung A3:2 Außentemperatur unter A3:-9 Heizkreispumpe Ein/ 1 °C: Heizkreispumpe Aus (siehe folgende Ta- A3:15 belle) Außentemperatur über 3 °C: Heizkreispumpe Achtung Bei Einstellun- gen unter 1 °C besteht die Gefahr, dass Rohrleitungen außerhalb der Wärmedämmung...
  • Seite 53 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Heizkreis A1/M2 A4:0 Mit Frostschutz (nur bei A4:1 Kein Frostschutz, Ein- Regelung für witte- stellung nur möglich, rungsgeführten Betrieb) wenn Codierung A3:-9 eingestellt ist. Hinweis Hinweis bei Codierung A3 beachten A5:5 Mit Heizkreispumpenlo- A5:0 Ohne Heizkreispumpen-...
  • Seite 54 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Heizkreis A1/M2 A6:36 Erweiterte Sparschal- A6:5 Erweiterte Sparschaltung tung nicht aktiv (nur bei aktiv, d.h. bei einem va- Regelung für witte- A6:35 riabel einstellbaren Wert rungsgeführten Betrieb) von 5 bis 35 °C zuzüglich 1 °C werden Brenner und Heizkreispumpe ausge- schaltet und der Mischer...
  • Seite 55 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung A9:7 Mit Pumpenstillstand- A9:0 Ohne Pumpenstillstand- zeit: Heizkreispumpe zeit Aus bei Sollwertände- A9:1 Mit Pumpenstillstandzeit, rung durch Wechsel der einstellbar von 1 bis 15 Betriebsart oder Ände- A9:15 rungen der Raumsoll- temperatur (nur bei Regelung für witte- rungsgeführten Betrieb)
  • Seite 56 Codierungen Codierung 2 (Fortsetzung) Parameter Mit Heizkreispumpenlogik-Funktion: Adresse b5:... Heizkreispumpe Aus Heizkreispumpe Ein > RT + 5 K < RT + 4 K Soll Soll > RT + 4 K < RT + 3 K Soll Soll > RT + 3 K <...
  • Seite 57 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung d5:0 Externe Betriebspro- d5:1 Externe Betriebspro- gramm-Umschaltung gramm-Umschaltung schaltet Betriebspro- schaltet auf Dauernd gramm auf Dauernd Raumheizung mit norma- Betrieb mit reduzierter ler Raumtemperatur um Raumtemperatur um (nur bei Regelung für witterungsgeführten Be- trieb) E1:1...
  • Seite 58 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung E8:1 Minimale Drehzahl im E8:0 Drehzahl entsprechend Betrieb mit reduzierter der Einstellung in Codier- Raumtemperatur ent- adresse E7 sprechend der Einstel- lung in Codieradresse E9:45 Drehzahl der drehzahl- E9:0 Drehzahl einstellbar von geregelten Heizkreis- 0 bis 100 % der max.
  • Seite 59 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung F7:25 Interne Umwälzpumpe F7:0 Interne Umwälzpumpe in ist in Betriebsart Betriebsart Abschaltbe- Abschaltbetrieb dau- trieb dauernd ausge- ernd eingeschaltet (nur schaltet bei Regelung für ange- F7:1 Interne Umwälzpumpe in hobenen Betrieb) Betriebsart Abschaltbe- F7:24 trieb 1 bis 24 mal pro...

  • Seite 60: Codierungen In Anlieferungszustand Zurücksetzen

    Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Fb:30 Zeitdauer für die Erhö- Fb:0 Zeitdauer einstellbar von hung des Kesselwas- 0 bis 300 min; ser- bzw. Fb:150 1 Einstellschritt 2 min) Vorlauftemperatur-Soll- wertes (siehe Codier- adresse FA ) 60 min. Siehe Beispiel auf Seite 105 (nur bei Regelung für witte-...

  • Seite 61: Serviceabfragen

    Serviceabfragen Übersicht Serviceebenen Funktion Tastenkombination Ausstieg Seite Temperaturen, Kesselco- K und G ca. 2 s gleich- d drücken dierstecker, Kurzabfra- zeitig drücken Relaistest K und d ca. 2 s gleich- d drücken zeitig drücken Max. Heizleistung (Heiz- K und F ca. 2 s gleich- d drücken betrieb) zeitig drücken...

  • Seite 62: Temperaturen, Kesselcodierstecker Und Kurzabfragen

    Serviceabfragen Temperaturen, Kesselcodierstecker und Kurzabfragen Regelung für angehobenen Betrieb Folgende Tasten drücken: 2. a/b für gewünschte Abfrage. 1. K + G ca. 2 s gleichzeitig drü- 3. d Abfrage beenden. cken. Folgende Werte können je nach Anlagenausstattung abgefragt werden: Displayanzeige Kurzab- frage Anlagen-...

  • Seite 63: Regelung Für Witterungsgeführten Betrieb

    Serviceabfragen Temperaturen, Kesselcodierstecker und . . . (Fortsetzung) Displayanzeige Kurzab- frage Drehzahl- Software- geregelte stand Pumpe drehzahlge- 0 ohne regelte 1 Wilo Pumpe 2 Grundfos 0: keine drehzahlge- regelte Pumpe Regelung für witterungsgeführten Betrieb Folgende Tasten drücken: 2. a/b für gewünschte Abfrage. 1.
  • Seite 64 Serviceabfragen Temperaturen, Kesselcodierstecker und . . . (Fortsetzung) Displayanzeige Kurzab- frage Softwarestand Revisionsstand Revisionsstand Gas- Regelung Gerät feuerungsautomat Anlagenschema 01 Anzahl Max. Anforderungstemperatur bis 06 Anzeige entspre- BUS- chend Anlagenaus- Teilneh- führung Soft- Soft- Software- Soft- Software- ware- ware- stand ware- stand stand...

  • Seite 65: Ausgänge Prüfen (Relaistest)

    Serviceabfragen Temperaturen, Kesselcodierstecker und . . . (Fortsetzung) Displayanzeige Kurzab- frage Interne Umwälz- Heizkreispumpe an Anschlusserweite- pumpe rung Dreh- Soft- Dreh- Software- Dreh- Software- zahlgere- ware- zahlge- stand zahlge- stand gelte stand regelte drehzahl- regelte drehzahl- Pumpe dreh- Pumpe geregelte Pumpe geregelte 0: ohne...

  • Seite 66: Betriebszustände Und Sensoren Abfragen

    Serviceabfragen Ausgänge prüfen (Relaistest) (Fortsetzung) Displayanzeige Erklärung Heizkreispumpe A1 Externe Erweiterung Speicherladepumpe Externe Erweiterung Zirkulationspumpe Externe Erweiterung Sammelstörung Externe Erweiterung Regelung für witterungsgeführten Betrieb Folgende Tasten drücken: 2. a/b Relaisausgänge ansteuern. 1. K + d ca. 2 s gleichzeitig drü- cken.
  • Seite 67 Serviceabfragen Betriebszustände und Sensoren abfragen (Fortsetzung) Folgende Betriebszustände können je nach Anlagenausstattung abgefragt werden: Displayanzeige Erklärung °C/°F Außentemperatur-Istwert °C/°F Kesseltemperatur-Istwert °C/°F Speichertemperatur-Istwert °C/°F Solar - Warmwassertemperatur Istwert °C/°F Kollektorsensor Istwert Brennerbetriebsstunden (nach Wartung mit e auf 0 zu- 263572 rücksetzen) Brennerstarts (nach Wartung mit e auf 0 zurücksetzen) 030529 PPPP...
  • Seite 68 Serviceabfragen Betriebszustände und Sensoren abfragen (Fortsetzung) Displayanzeige Erklärung Ext. Raumsolltemp, ... °C Bei externer Aufschaltung WW-Temperatur, ... °C Warmwassertemperatur - Istwert Solar WW Temp., ... °C Istwert Kollektortemperatur, ... °C Istwert Gem. Vorlauftemp., ... °C Istwert, nur bei hydraulischer Weiche Brenner, ...h Betriebsstunden, Istwert Brennerstarts, ...

  • Seite 69: Störungsanzeige

    Störungsbehebung Störungsanzeige Aufbau Störungsanzeige A Störungsanzeige C Störungsnummer B Störungssymbol D Störungscode Die rote Störungsanzeige blinkt bei jeder Störung. Bei einer Störung am Gasfeuerungsautomat erscheint E im Display. Regelung für angehobenen Betrieb Bei einer Störung blinkt im Display der Bedieneinheit der Störungscode und das Störungssymbol Regelung für witterungsgeführten Betrieb Bei einer Störung blinkt im Display...

  • Seite 70: Störungsbehebung Störungsanzeige

    Störungsbehebung Störungsanzeige (Fortsetzung) Raumsensor Störung Teilnehmer Störung ablesen und quittieren Hinweis Falls eine quittierte Störung nicht behoben wird, erscheint die Störungsmeldung nach 24 h erneut. Regelung für angehobenen Betrieb Folgende Tasten drücken: 2. d alle Störungsmeldungen werden gleichzeitig quit- 1. a/b für weitere Störungscodes. tiert, die Störungsanzeige wird ausgeblendet, die rote Störungsanzeige blinkt...

  • Seite 71: Störungscodes

    Störungsbehebung Störungscodes aus Störungsspeicher auslesen . . . (Fortsetzung) 2. a/b für einzelne Störungsco- des. Hinweis Mit e können alle gespeicherten Störungscodes gelöscht werden. 1. G + d ca. 2 s gleichzeitig drü- cken. 4. d Abfrage beenden. Störungscodes Stö- Konst.
  • Seite 72 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Brenner blo- Kurzschluss Kesseltempera- ckiert Kesseltem- tursensor prüfen peratursen- (siehe Seite 80) Brenner blo- Unterbre- Kesseltempera- ckiert chung Kes- tursensor prüfen seltempera- (siehe Seite 80) tursensor Mischer wird...
  • Seite 73 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Regelbetrieb Solar: Kurz- Sensor prüfen schluss Sen- sor S3 Regelbetrieb Solar: Kurz- Sensor prüfen schluss Ladetempe- ratursensor Regelbetrieb Unterbre- Sensor prüfen chung Kol- lektortempe- ratursensor Regelbetrieb...
  • Seite 74 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Regelbetrieb Interner Feh- Regelung austau- gemäß Anlie- schen ferungszu- stand Brenner blo- Fehler Kes- Kesselcodierste- ckiert selcodierste- cker einstecken cker oder, falls defekt, austauschen Brenner blo- Unterbre-...
  • Seite 75 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Regelbetrieb Kommunika- Anschlüsse und tionsfehler Einstellung Solarrege- Codieradresse lung 54 prüfen Regelbetrieb, Kommunika- Einstellung max. Pumpen- tionsfehler Codieradresse drehzahl drehzahlge- 30 prüfen, Stel- regelte inter- lung der Codier- ne Pumpe...
  • Seite 76 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Regelbetrieb Kommunika- Anschlüsse und tionsfehler Codieradresse Ext. Erweite- 2E prüfen rung Regelbetrieb Kommunika- Kommunikations- tionsfehler modul LON aus- Kommunika- tauschen tionsmodul Regelbetrieb Kurzschluss Raumtemperatur- ohne Raum-...
  • Seite 77 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Brenner auf Abgas-/ Abgas-/Zuluftsys- Störung Zuluftsystem tem und Diffe- verstopft renzdrucksensor prüfen, E betätigen Brenner blo- Interner Feh- Regelung austau- ckiert schen Brenner auf Abgastem- Abgaswege prü-...
  • Seite 78 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Brenner blo- Differenz- Differenzdruck- ckiert drucksensor sensor und Ver- defekt bindungsleitung prüfen Brenner auf Brennstoff- Gaskombiregler Störung ventil und beide An- schließt ver- steuerwege prü- spätet fen, E betätigen...

  • Seite 79: Instandsetzung

    Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Brenner blo- Starkes Stör- Gerät neu ein- ckiert oder auf feld (EMV) in schalten. Falls Störung der Nähe, Gerät nicht wieder oder Grund- in Betrieb geht, leiterplatte Regelung austau-...
  • Seite 80 Störungsbehebung Instandsetzung (Fortsetzung) 1. Stecker X3 von der Regelung abziehen. 2. Widerstand des Außentemperatur- sensors zwischen X3.1 und X3.2 am abgezogenen Stecker messen und mit Kennlinie verglei- chen. 3. Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen und Messung direkt am Sensor wiederholen.
  • Seite 81 Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor Leitungen am Kesseltemperatur- sensor abziehen und Widerstand messen. Ladetemperatursensor Stecker % von Kabelbaum an der Regelung abziehen und Widerstand messen. Vorlauftemperatursensor Stecker X3 an der Regelung abziehen und Widerstand zwi- schen X3.4 und X3.5 messen. 2. Widerstand der Sensoren messen und mit Kennlinie vergleichen.

  • Seite 82: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Auslauftemperatursensor prüfen 1. Leitungen am Auslauftemperatur- sensor A abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor tauschen. Gefahr Auslauftemperatursensor sitzt direkt im Trinkwasser (Verbrühungsgefahr). Vor Sensorwechsel Heiz- kessel trinkwasserseitig ent- leeren.

  • Seite 83: Plattenwärmetauscher Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 1. Leitungen am Abgastemperatur- sensor A abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor tauschen. Plattenwärmetauscher prüfen Heizkessel heizwasser- und trinkwas- serseitig entleeren. Beim Ausbau und aus dem ausgebau- ten Plattenwärmetauscher können geringe Mengen Restwasser austre- ten.

  • Seite 84: Temperaturbegrenzer Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 1. Heizkessel heizwasser- und trink- wasserseitig absperren und entlee- ren. 2. Seitliche Verschlüsse lösen und Regelung nach vorn klappen. 3. Siphon abbauen. 4. Verschraubungen A, Schrauben B lösen und Plattenwärmetau- scher C nach vorn herausziehen. 5. Heizwasser- und trinkwassersei- tige Anschlüsse auf Verschmut- zung und Verkalkung prüfen, ggf.

  • Seite 85: Differenzdrucksensor Prüfen Und Austauschen

    Störungsbehebung Instandsetzung (Fortsetzung) 1. Leitungen des Temperaturbegren- zers abziehen. 2. Durchgang des Temperaturbegren- zers mit einem Multimeter prüfen. 3. Defekten Temperaturbegrenzer ausbauen. 4. Neuen Temperaturbegrenzer mit Wärmeleitpaste bestreichen und einbauen. 5. Nach Inbetriebnahme Entstörtaste E an der Regelung drücken. Differenzdrucksensor prüfen und austauschen Bei Störungsmeldungen, die den Differenzdrucksensor betreffen, Sensor prü- fen: Korrekte Montage...
  • Seite 86 Störungsbehebung Instandsetzung (Fortsetzung) Prüfen der O-Ringe: A O-Ringe C Steckanschluss B Sensor D Adapter 1. Elektrischen Steckanschluss C 4. Sensor mit Anschlussnippeln in abziehen. Adapter des Gaskombireglers ste- cken und bis zum Einrasten nach 2. Sensor B senkrecht nach oben unten drücken.
  • Seite 87 Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen 1. Netzspannung ausschalten. 4. Sicherung F1 prüfen (siehe Anschluss- und Verdrahtungs- 2. Seitliche Verschlüsse lösen und schema). Regelung abklappen. 3. Abdeckung abbauen.
  • Seite 88 Störungsbehebung Instandsetzung (Fortsetzung) Erweiterungssatz für Heizkreis mit Mischer Drehrichtung des Mischer-Motors Drehrichtung des Mischer-Motors prüfen ändern (falls erforderlich) Gefahr Ein Stromschlag kann lebensbedrohend sein. Vor Öffnen des Geräts Netz- schalter und Netzspannung ausschalten, z.B. an der Sicherung oder einem Hauptschalter. Netzschalter A am Erweiterungs- satz ausschalten und wieder ein- 2.
  • Seite 89 Störungsbehebung Instandsetzung (Fortsetzung) A Netzschalter B Drehrichtungsschalter Drehrichtungsschalter umstellen: Schalterstellung I für Heizungs- rücklauf von links (Anlieferungs- zustand). Schalterstellung II für Heizungs- rücklauf von rechts.

  • Seite 90: Vitotronic 200-H Prüfen (Zubehör)

    Störungsbehebung Instandsetzung (Fortsetzung) Vitotronic 200-H prüfen (Zubehör) Die Vitotronic 200-H ist die LON-Verbindungsleitung mit der Regelung verbun- den. Zur Prüfung der Verbindung Teilnehmer-Check an der Regelung des Heiz- kessels durchführen (siehe Seite 36).

  • Seite 91: Funktionsbeschreibung

    Funktionsbeschreibung Regelung für angehobenen Betrieb Bedien- und Anzeigeelemente A Manometer E Bedienfeld: B Störungsanzeige (rot) Kesselwassertempera- C Betriebsanzeige (grün) tur-Sollwert D Entriegelungstaster Warmwasser- temperatur-Sollwert O+F Schornsteinfeger-Prüf- funktion Abschaltbetrieb Nur Warmwasser Heizen und Warmwas- Ohne Funktion Werteinstellung Bestätigung Information Grundeinstellung (Reset) F Netzschalter Heizbetrieb Bei Anforderung durch den Raumther-...

  • Seite 92: Aufheizung Des Ladespeichers Aus Kaltem Zustand

    Funktionsbeschreibung Regelung für angehobenen Betrieb (Fortsetzung) Die Kesselwassertemperatur wird begrenzt: Auf 74 °C durch den Temperaturreg- ler im Gasfeuerungsautomaten. Auf 82 °C durch den elektronischen Temperaturwächter im Gasfeue- rungsautomaten (bei Trinkwasser- erwärmung auf 87 °C). Auf 100 °C durch den Temperatur- begrenzer der Sicherheitskette (Verriegelung des Gasfeuerungsau- tomaten).

  • Seite 93: Regelung Für Witterungsgeführten Betrieb

    Funktionsbeschreibung Regelung für angehobenen Betrieb (Fortsetzung) Bei Kesselwassertemperatur Über den Ladetemperatursensor wird Warmwassertemperatur-Sollwert das Warmwasser auf die vorgege- wird die Warmwasser-Ladepumpe bene Temperatur geregelt. eingeschaltet. Nach Beenden des Zapfvorganges Bei Kesselwassertemperatur wird der Speicher weiter aufgeheizt, Warmwassertemperatur-Sollwert bis am Ladetemperatursensor die vor- wird der Brenner eingeschaltet und gegebene Warmwassertemperatur nach Erreichen der erforderlichen...
  • Seite 94 Funktionsbeschreibung Regelung für witterungsgeführten Betrieb (Fortsetzung) E Bedienfeld: F Drehknopf für die normale Raum- Zeitprogramm Raumbe- temperatur heizung G Netzschalter Zeitprogramm Warm- wasserbereitung/Zirku- lationspumpe (falls an der Regelung ange- schlossen) Ferienprogramm Uhrzeit/Datum Reduzierte Raumtem- peratur Warmwasser- temperatur-Sollwert O+F Schornsteinfeger-Prüf- funktion Abschaltbetrieb Nur Warmwasser Heizen und Warmwas-...
  • Seite 95 Funktionsbeschreibung Regelung für witterungsgeführten Betrieb (Fortsetzung) Die Kesselwassertemperatur wird begrenzt: Auf 74 °C durch den Temperaturreg- ler im Gasfeuerungsautomaten. Auf 82 °C durch den elektronischen Temperaturwächter im Gasfeue- rungsautomaten (bei Trinkwasser- erwärmung auf 87 °C). Auf 100 °C durch den Temperatur- begrenzer der Sicherheitskette (Verriegelung des Gasfeuerungsau- tomaten).

  • Seite 96: Erweiterungen Für Externe Anschlüsse

    Funktionsbeschreibung Regelung für witterungsgeführten Betrieb (Fortsetzung) Bei Kesselwassertemperatur Über den Ladetemperatursensor wird Warmwassertemperatur-Sollwert das Warmwasser auf die vorgege- wird die Warmwasser-Ladepumpe bene Temperatur geregelt. eingeschaltet. Nach Beenden des Zapfvorganges Bei Kesselwassertemperatur wird der Speicher weiter aufgeheizt, Warmwassertemperatur-Sollwert bis am Ladetemperatursensor die vor- wird der Brenner eingeschaltet und gegebene Warmwassertemperatur nach Erreichen der erforderlichen...

  • Seite 97: Interne Erweiterung H2 (Zubehör)

    Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Fortsetzung) Die interne Erweiterung H1 ist in das An Anschluss gD kann ein externes Regelungsgehäuse eingebaut. An Sicherheitsventil angeschlossen wer- den Relaisausgang sK ist die Spei- den. cherladepumpe angeschlossen. Interne Erweiterung H2 (Zubehör) Die interne Erweiterung H2 wird An Anschluss aBJ kann eine Veriege- anstelle der internen Erweiterung H1 lung für Abluftgeräte angeschlossen...
  • Seite 98 Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Fortsetzung) Externe Erweiterung H1 (Zubehör) Die Eexterne Erweiterung wird über Externes Sperren den KM-BUS an die Regelung des (Klemme 2 - 3) Heizkessels angeschlossen. Über die Externes Anfordern Erweiterung können folgende Funk- (Klemme 1 - 2) tionen gleichzeitig angesteuert bzw.
  • Seite 99 Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Fortsetzung) Externe Erweiterung H2 (Zubehör) Die externe Erweiterung wird über Externes Sperren den KM-BUS an die Regelung des (Klemme 2 - 3) Heizkessels angeschlossen. Über die Externes Anfordern Erweiterung können folgende Funk- (Klemme 1 - 2) tionen gleichzeitig angesteuert bzw.

  • Seite 100: Regelungsfunktionen

    Funktionsbeschreibung Regelungsfunktionen Externe Betriebsprogramm-Umschaltung Die Funktion Ext. Betriebsprogramm-Umschaltung wird über den Eingang aVD der Externen Erweiterung angeschlossen. In Codieradresse 91 ist ein- stellbar, auf welche Heizkreise die Betriebsprogramm-Umschaltung wirken soll: Betriebsprogramm-Umschaltung wirkt auf: Codierung Keine Umschaltung 91:0 Heizkreis ohne Mischer (A1) 91:1 Heizkreis mit Mischer (M2) 91:2...
  • Seite 101 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externes Anfordern Die Funktion Externes Anfordern In Codieradresse 9b ist der Mindest- wird über den Eingang aVD der Kesselwassertemperatur-Sollwert bei externen Erweiterung angeschlossen. externer Anfordeung einstellbar. In Codieradresse 34 ist einstellbar, welchen Einfluss das Signal Externes Anfordern auf die ange- schlossenen Umwälzpumpen haben soll.
  • Seite 102 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Estrichfunktion Die Estrichfunktion ermöglicht die Verschiedene Temperaturprofile sind Trocknung von Estrichen. Dazu müs- einstellbar. sen unbedingt die Angaben des Est- rich-Herstellers berücksichtigt werden. Temperaturprofil: Diagramm 1 (DIN 4725 Teil 4) Codierung F1:1 Temperaturprofil: Diagramm 2 (ZV Parkett- und Fußbodentechnik) Codie- rung F1:2 Temperaturprofil: Diagramm 3 Codierung F1:3...
  • Seite 103 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil: Diagramm 4 Codierung F1:4 Temperaturprofil: Diagramm 5 Codierung F1:5 Temperaturprofil: Diagramm 6 Codierung F1:6 (Anlieferungszustand)
  • Seite 104 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raum- Die Grenzwerte der Außentemperatur temperatur kann der reduzierte für Beginn und Ende der Temperatur- Raumtemperatur-Sollwert in Abhän- anhebung sind in den Codieradressen gigkeit von der Außentemperatur F8 und F9 einstellbar. automatisch angehoben werden.
  • Seite 105 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Verkürzung der Aufheizzeit Beim Übergang vom Betrieb mit redu- Der Wert und die Zeitdauer für die zierter Raumtemperatur in den zusätzliche Erhöhung des Kesselwas- Betrieb mit normaler Raumtemperatur ser- bzw. Vorlauftemperatur-Sollwer- wird die Kesselwasser- bzw. Vorlauf- tes ist in den Codieradressen FA temperatur entsprechend der einge- und Fb einstellbar.

  • Seite 106: Codierschalter Der Fernbedienung

    Funktionsbeschreibung Codierschalter der Fernbedienung Die Codierschalter befinden sich auf der Leiterplatte im Gehäuseoberteil. Fernbedienung Codierschalterstellung Fernbedienung wirkt auf Heizkreis ohne Mischer A1 Fernbedienung wirkt auf Heizkreis mit Mischer M2 Bei Anschluss eines separaten Raum- temperatursensors Codierschalter 3 auf ON stellen.

  • Seite 107: Schemen

    Schemen Anschluss- und Verdrahtungsschema Interne Anschlüsse Grundleiterplatte Ionisationselektrode X... Elektrische Schnittstellen Abgastemperatursensor § Kesseltemperatursensor dÖ Schrittmotor für Umschaltventil Auslauftemperatursensor Thermoschalter Ladetemperatursensor Zündeinheit...

  • Seite 108: Anschluss- Und Verdrahtungsschema

    Schemen Anschluss- und Verdrahtungsschema Interne . . . (Fortsetzung) a-ÖA Gebläsemotor Differenzdrucksensor...

  • Seite 109: Externe Anschlüsse

    Schemen Anschluss- und Verdrahtungsschema Externe Anschlüsse Grundleiterplatte Schaltnetzteil...
  • Seite 110 Schemen Anschluss- und Verdrahtungsschema . . . (Fortsetzung) Optolink Vorlauftemperatursensor hyd- Feuerungsautomat raulische Weiche Bedienteil Ladetemperatursensor Codierstecker sÖ Interne Umwälzpumpe Anschlussadapter Ladepumpe Kommunikationsmodul LON Gasmagnetventil Interne Erweiterung H1 oder H2 fÖ Netzanschluss Netzschalter Netzanschluss Zubehör und Entriegelungstaster Vitotrol 100 X... Elektrische Schnittstellen a-Ö...

  • Seite 111: Einzelteillisten

    Einzelteillisten Einzelteillisten Hinweis für Ersatzbestellungen! 035 Sicherungsfeder Best.-Nr. und Herstell-Nr. (siehe 036 Plattenwärmetauscher Typenschild) sowie die Positionsnum- 037 Dichtungsatz Plattenwärmetau- mer des Einzelteiles (aus dieser Ein- scher zelteilliste) angeben. 040 Duchführungstüllen (Satz) Handelsübliche Teile sind im örtlichen 051 Brenner (mit Pos.050, 052 bis Fachhandel erhältlich.
  • Seite 112 Einzelteillisten Einzelteillisten (Fortsetzung) 204 Vorderblech unten 116 Leitungsbaum X8/X9 205 Traverse 117 Leitungsbaum 100/35/54 (Hilfs- 206 Stellfuss erde) 210 Halteblech Regelung 118 Anschlussleitung Schrittmotor 300 Umwälzpumpenmotor 119 Leitungsbaum Ionisation/KM- 301 Umwälzpumpenmotor BUS intern 352 Dichtung 120 Ionisationsleitung innen 354 Anodenflansch mit Dichtung 126 Gegenstecker 355 Wärmedämmung Flansch 127 Leitungsfixierung...
  • Seite 113 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 114 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 115 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 116 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 117 Einzelteillisten Einzelteillisten (Fortsetzung)

  • Seite 118: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbe- Wartung/ triebnah- Service durch Ruhedruck mbar max. 57,5 mbar Anschlussdruck (Fließ- mbar 17,4- druck) 57,5 mbar Kohlendioxidgehalt CO bei unterer Nenn-Wär- Vol.-% meleistung bei oberer Nenn-Wär- Vol.-% meleistung Sauerstoffgehalt O bei unterer Nenn-Wär- Vol.-% meleistung bei oberer Nenn-Wär-...

  • Seite 119: Technische Daten

    Technische Daten Technische Daten Nennspannung 230 V~ Einstellung elektro- Nennfrequenz 50 Hz~ nischer Temperatur- Nennstrom 6 A~ wächter 82 °C Schutzklasse Einstellung Tempe- Schutzart IP X 4 D gemäß raturbegrenzer 100 °C (fest) EN 60529 Vorsicherung (Netz) max. 16 A Zulässige Umgebungstemperatur Leistungsaufnahme bei Betrieb...

  • Seite 120: Bescheinigungen Konformitätserklärung

    Bescheinigungen Konformitätserklärung Konformitätserklärung für Vitodens 333-F Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitodens 333-F mit den folgenden Normen übereinstimmt: DIN 4702 6 EN 50 165 DIN 4753 EN 60 335...

  • Seite 121: Herstellerbescheinigung Gemäß 1. Blmschv

    Bescheinigungen Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, bestätigen, dass das Produkt Vitodens 333-F die nach 1. BImSchV § 7 (2) geforderten NO -Grenzwerte einhält. Allendorf, den 2. April 2007 Viessmann Werke GmbH&Co KG...

  • Seite 122: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abfragen Einzelteilliste ........
  • Seite 123 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Ladetemperatursensor Schaltplan ........... Schutzanode .

  • Seite 124: Gültigkeitshinweis

    Gültigkeitshinweis Gas-Brennwert-Kompaktkessel Typ WS3A 6,6 bis 26 kW ab Herstell-Nr. 7199 690 ... Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...

Inhaltsverzeichnis
