Anschluss an
Elektroinstallation
Das Gerät soll man an Elektroinstallation mit dem im Set enthaltenen Kabel 3 x 1mm
2
mit dem Stecker verbinden.
Elektroinstallation soll über Stromschutzgeräte, sowie Notausschaltensystem verfü-
gen, wo die Entfernung zwischen Kabelanschlüssen nicht weniger als 3 mm beträgt.

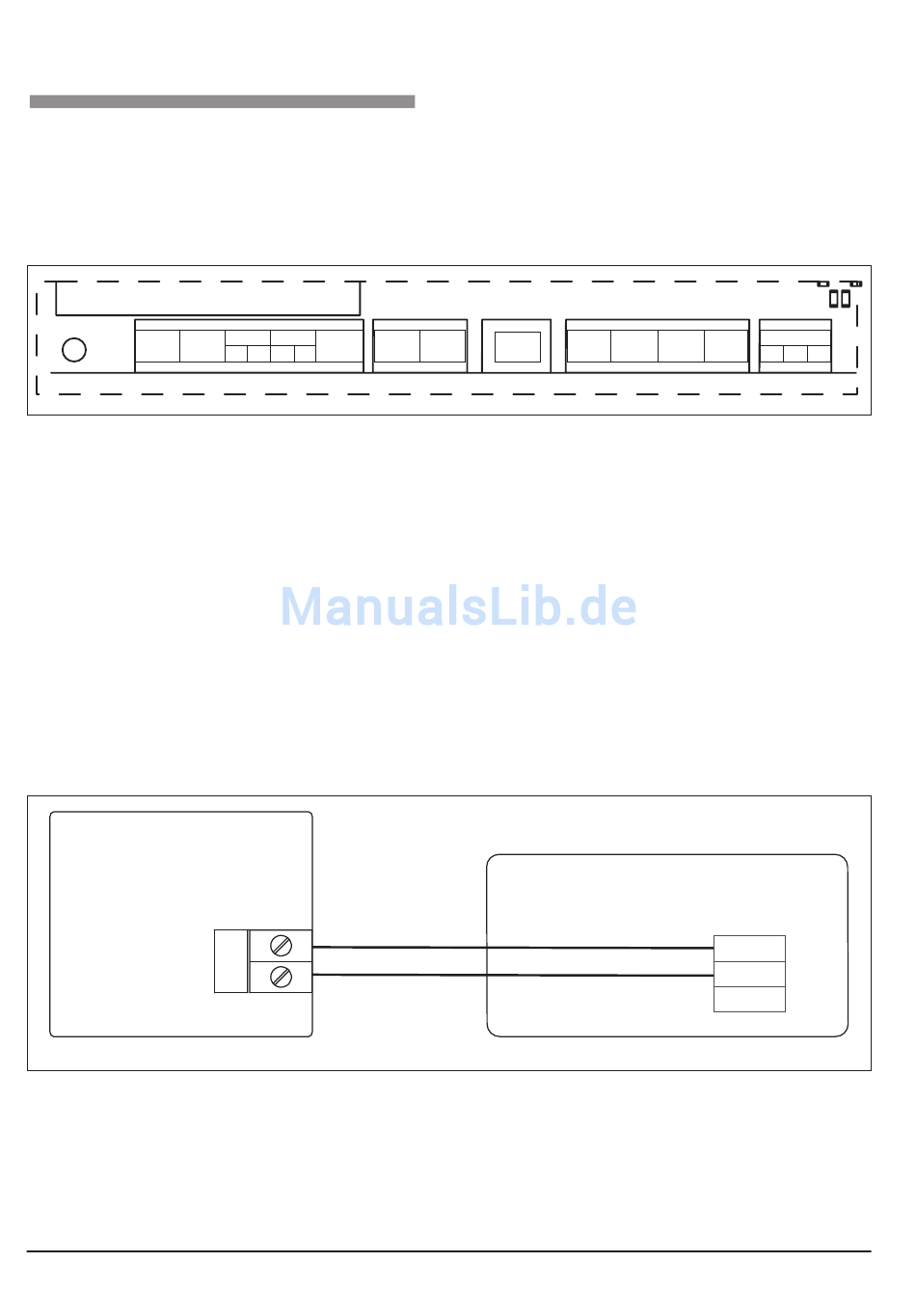

LED 485
PS
TZAS TS1 TS2
TP
TD TG1 TG2
SG SW
NA
K A B A
+5 S G
Um mit anderen Geräten arbeiten zu können, ist der Steuerungsmodul mit Terminal
SG und NA ausgestattet.
SG – Terminalverbindung, die das untergeordnete Gerät ausschaltet; während der
Arbeit der Wärmepumpe ist der mit SG -Terminal verbundene Kreis geöffnet.
NA (spannungslose Verbindung) – Verbindung vom Vorratsgerät, Öffnen der NA-Stöße
verursacht das Gerätarbeitsblockade. Beim Anschluss an NA-Stöße des übergeord-
neten Gerätes (z.B. Zeitschalter) Schalter [6] für „OFF" einstellen.
Anschluss an SG- und NA-Stöße soll mit der Leitung 2 x 0,5 mm
gemacht werden.
2
Die Leitung soll entlang der bestehenden Installation verfolgen und von der berech-
tigten Person gemacht werden.
Wärmepumpe
Temperaturregler
COM
NA
NO
NC
Bevor der Temperaturregler angeschlossen wird, muss die die Brücke am NA
Eingang der Wärmepumpe entfernt werden.
