Luftkanäleninstallation
Die Luft kann aus dem Raum einge-

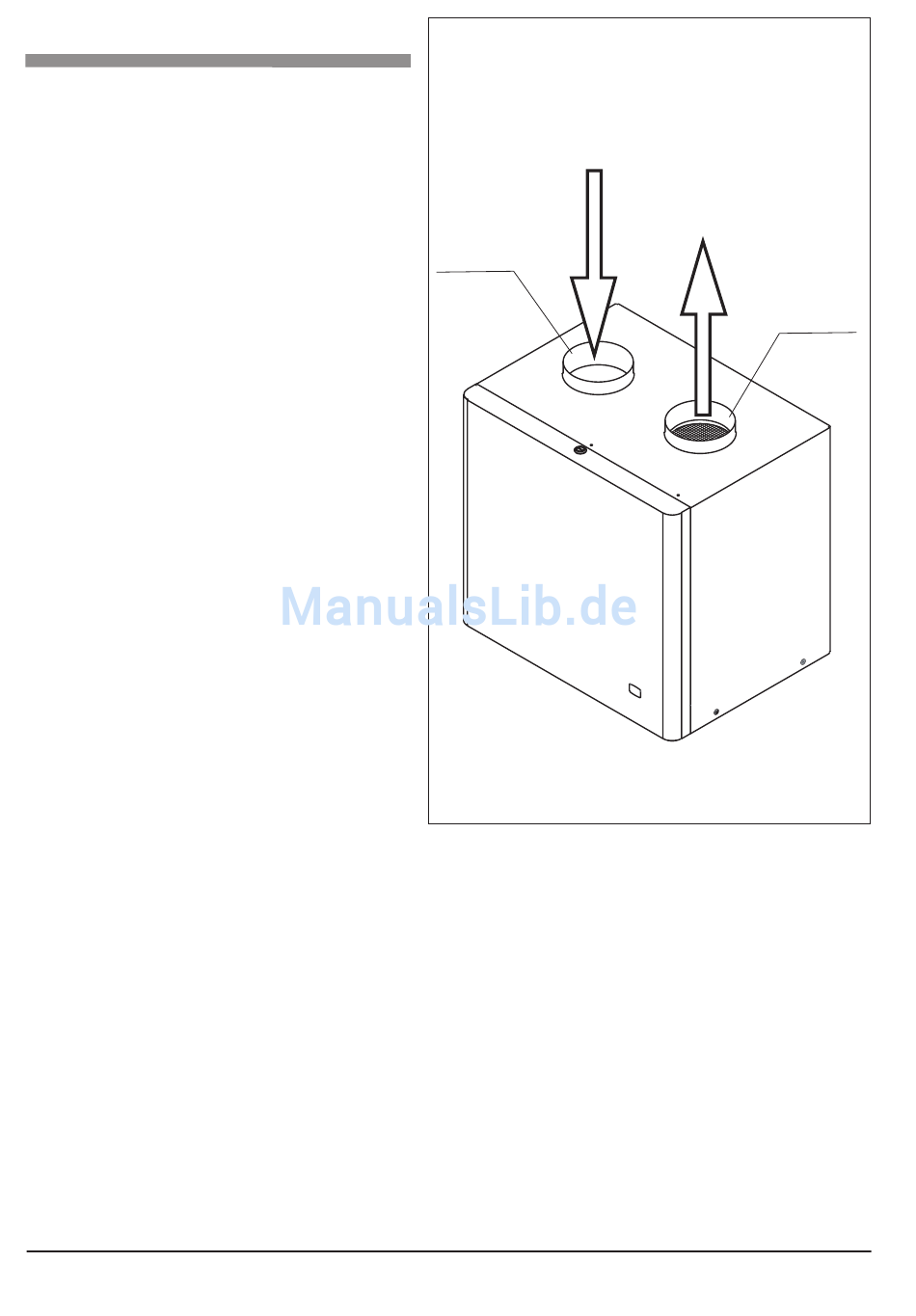

Lufteinlauf
saugt werden, wo das Gerät montiert
wird, aus einem anderen Raum oder
von außen des Gebäudes.
Luftauslauf
In den zweiten und dritten Fall sollen
zum Gerät die entsprechenden Luft-
Ø200
kanäle zugeführt werden. Auf dem
Luftauslauf und -einlauf befinden sich
Ø200
die Binden/Verbindungsstücke
DN200. Die Installationen sollen zu
den Rohren DN200 ausgeführt werden,
wo man das Reduzierstück verwendet.
Um die optimale Arbeitsparameter zu
erhalten, soll der Luftstrom 600m³/h
gesichert werden.
Um die Luftwiderstandsverluste zu
minimalisieren, soll man die Luftkanäle
in Gerade halten/führen.
Für DN200 darf die gesamte Länge des
Luftauslauf und -inlaufkanälen nicht 10
m überschreiten. Im Fall der Luftkanä-
lenseitenwechsel soll man annehmen,
dass der Widerstandsstrom durch ein
Gelenk des Luftdurchflusswiderstan-
des durch 2m Rohr entspricht.
Oben genannte Bemerkungen ent-
sprechen der glatten Rohre.
