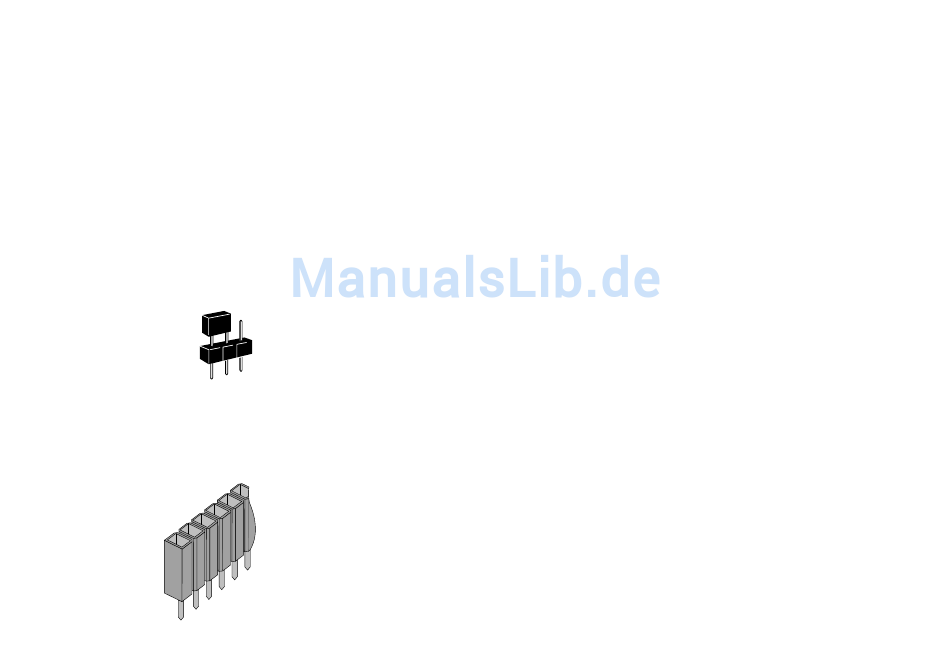

1.11 Stiftleisten
Nun werden die Stiftleisten zur Auswahl der Betriebsarten (Tast
und Schalt), sowie für den Code- Reset (Prog) eingebaut.
Achtung!
Beachten Sie hierbei, daß sich die längere Seite der Stifte auf der
Bauteilseite befindet. Dort werden danach die Jumper aufgesteckt.
Verlöten Sie die Stifte auf der Leiterbahnseite. Stecken Sie ansch-
ließend die drei Jumper auf die Position „TAST" von J6, J7 und
J8 auf.
J6 = Stiftleiste 3-polig
J7 = Stiftleiste 3-polig
J8 = Stiftleiste 3-polig
J9 = Stiftleiste 2-polig
1.12 Buchsenleiste
Bestücken Sie jetzt die Platine mit der 14-poligen Buchsenleiste.
Verlöten Sie die Anschlußstifte auf der Leiterbahnseite der Platine
(vorher entsprechend kürzen).
26
1.13 Integrierte Schaltungen (ICs)
Zum Schluß werden die beiden ICs polungsrichtig in die vorher-
gesehenen Fassungen gesteckt.
I1 (= IC 1) = 68 HC 05 C4 = CTC 494
I2 (= IC 2) = 93 C 06
Achtung!
Integrierte Schaltungen sind empfindlich gegen falsche Polung!
Achten Sie deshalb auf die entsprechende Kennzeichnung der
ICs (abgeflachte Seite des Prozessors und Kerbe oder Punkt des
EEPROM).
Integrierte Schaltungen dürfen grundsätzlich nicht bei anliegen-
der Betriebsspannung gewechselt oder in die Fassung gesteckt
werden.
1.14 LED's /Piepser
Die drei LEDs und der Piepser (optional anschließbar; nicht im
Lieferumfang enthalten) sollten direkt bei der Tastatur mit ange-
bracht werden. Dazu könnten Sie z. B. in der Alu- Abdeckung
drei Löcher bohren, in die die LEDs (am besten mit einer Fassung)
eingesteckt werden. Zur Verbindung mit der Platine eignet sich
ein 12- adriges Verbindungskabel.
27
