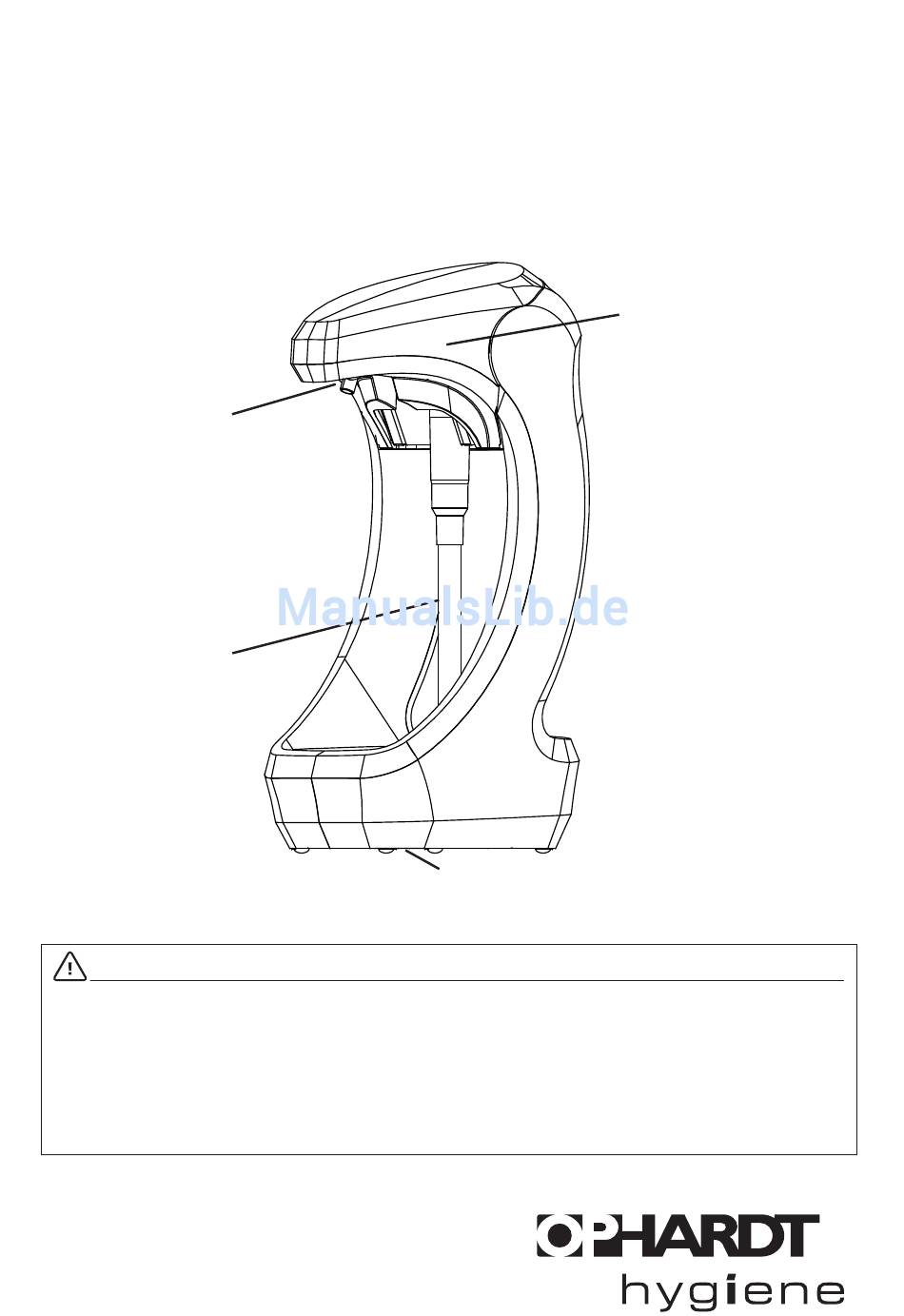

Berührungsloser Seifen- und Desinfektionsmittelspender
Touchless dispenser for soap and disinfectants
LED / Sensoren
LED/Sensors
Pumpe
Pump
Wichtig!!
Vor der Verwendung neuer Füllgüter ist stets die Kompatibilität von Füllgut und Spendersystem zu prüfen, um eine
einwandfreie Funktionalität gewährleisten zu können. OPHARDT hygiene übernimmt keine Haftung für etwaige Schäden oder
Kosten, die durch Inkompatibilitäten von Füllgut und Spendersystemen entstehen können.
The compatibility of filling material and dispenser system must be checked prior to the use of new filling materials, in
order to be able to guarantee fault-free functionality. OPHARDT hygiene assumes no liability for any damages or costs which
arise due to the incompatibility of filling material and dispenser systems.
Bedienungsanleitung - Instruction manual
RX5 - T
Fuß / Batteriefach
Base/Battery Compartment
Auslaufblende
Faceshield

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ophardt RX5 - T

Inhaltszusammenfassung für ophardt RX5 - T

  • Seite 1 The compatibility of filling material and dispenser system must be checked prior to the use of new filling materials, in order to be able to guarantee fault-free functionality. OPHARDT hygiene assumes no liability for any damages or costs which arise due to the incompatibility of filling material and dispenser systems.

  • Seite 2: Inhaltsverzeichnis

    RX5- T| Inhalt • Contents Bedienungsanleitung Instruction manual Hinweise zur Benutzung der Anleitung Indications for the use of the service instructions 16 Bestimmungsgemäßer Gebrauch Intended use Sicherheitshinweise Safety information Technische Zeichnung Technical drawing Lieferumfang Scope of delivery Spendermontage Mounting of the dispenser Inbetriebnahme Going into operation Bedienung...

  • Seite 3: Hinweise Zur Benutzung Der Anleitung

    | RX5- T Bedienungsanleitung 1. Hinweise zur Benutzung der Anleitung / 2. Bestimmungsgemäßer Gebrauch 1. Hinweise zur Benutzung der Anleitung Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet: Sicherheitshinweis Ein Nichtbeachten der Anweisungen kann Personenschäden zur Folge haben. HINWEIS Ein Nichtbeachten der Anweisungen kann Sachschäden zur Folge haben. 2.

  • Seite 4: Sicherheitshinweise

    • Verwendung für andere als in der Anwendung beschriebenen Zwecke 3.1 Allgemeine Sicherheit • Reparaturen am Gerät dürfen nur von OPHARDT hygiene-Mitarbeitern oder durch OPHARDT hygiene autorisierte Personen durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den Hersteller.

  • Seite 5: Sicherheit Beim Betrieb Des Gerätes

    | RX5- T Bedienungsanleitung 3. Sicherheitshinweise / 4. Technische Zeichnung / 5. Lieferumfang 3.2 Sicherheit beim Betrieb des Gerätes • Schützen Sie das Gerät vor Feuchtigkeit. • Halten Sie das Gerät von Wärmestrahlung und Hitzeeinwirkung fern. • Tauchen Sie das Gerät nicht unter Wasser. •...

  • Seite 6: Spendermontage

    RX5- T | Bedienungsanleitung 6. Spendermontage 6. Spendermontage 6.1 Wandmontage Der Spender kann freistehend verwendet oder an einer Wand montiert werden. Wenn Sie ihn freistehend verwenden, stellen Sie sicher, dass: • die Standfläche eben und stabil ist • keine beweglichen Gegenstände in der Nähe sind •...
  • Seite 7 | RX5- T Bedienungsanleitung 6. Spendermontage Montieren Sie den Spender am Wandhalter, indem Sie die Öffnung am Behälter über die rechteckige Aufnahme des Wandhalters schieben (Abb. 3). Drehen Sie den Schlüssel, um den Spender zu verriegeln. Entfernen Sie den Schlüssel, bevor Sie den Behälter installieren (Abb. 4). Um den Wandhalter von der ingo-man Wandplatte zu entfernen, ®...

  • Seite 8: Inbetriebnahme

    RX5- T | Bedienungsanleitung 7. Inbetriebnahme 7. Inbetriebnahme 7.1 Einsetzen der Batterien Um das Batteriefach zu öffnen, schieben Sie die Abdeckung in Richtung der Rückseite des Spenders. Anschließend können Sie die Abdeckung nach oben schwenken, um das Batteriefach zu öffnen (Abb. 1). Legen Sie die Batterien gemäß...
  • Seite 9 | RX5- T Bedienungsanleitung 7. Inbetriebnahme Schieben Sie die Pumpe in die Führungen des Gehäuses und rasten Sie die Sicherungslasche so wie in der Abbildung gezeigt ein (Abb. 2 und Abb. 2.1). Halten Sie den Behälter leicht geneigt und schieben Sie ihn über die Pumpe.

  • Seite 10: Bedienung

    RX5- T | Bedienungsanleitung 8. Bedienung 8. Bedienung Wenn die Auslaufblende geschlossen ist, warten Sie 3 Sekunden, bis die rote LED nicht mehr leuchtet. Um den Spendermechanismus zu aktivieren, halten Sie die Hand unter die Auslaufblende (in ca. 5 cm Abstand). Dadurch gibt der Spender automatisch einen Sprühstoß...

  • Seite 11: Dosierung Einstellen

    | RX5- T Bedienungsanleitung 9. Dosierung einstellen / 10. LED-Signale 9. Dosierung einstellen Der Spender kann so eingestellt werden, dass er 1, 2 oder 3 Dosierungen abgibt. Wenn der Spender für die Abgabe mehrerer Dosierungen eingestellt ist, erfolgen weitere Hübe, solange die Hand nicht weggezogen wird.

  • Seite 12: Instandhaltung / Pflege Und Wartung

    RX5- T | Bedienungsanleitung 11. Instandhaltung / Pflege und Wartung 11. Instandhaltung / Pflege und Wartung Auch ein qualitativ hochwertiges Produkt wie dieses Gerät benötigt Wartung und Pflege. Der Spender selbst ist mit Ausnahme des Batteriewechsels wartungsfrei. Berücksichtigen Sie die Empfehlungen des Robert-Koch-Instituts (www.rki.de). Nutzen Sie zur Reinigung nur heißes Wasser und keine ätzenden oder abrasiven Reinigungsmittel.

  • Seite 13: Risiken Und Störungen Beheben

    | RX5- T Bedienungsanleitung 12. Risiken und Störungen beheben 12. Risiken und Störungen beheben Wenn das Gerät nicht ordnungsgemäß funktioniert, entfernen Sie zunächst die Batterien bzw. trennen Sie es von der Stromversorgung. Problem mögliche Ursachen Lösung 1.| Das Gerät scheint normal zu funk- | Kein Behälter eingesetzt.

  • Seite 14: Garantie

    RX5- T | Bedienungsanleitung 13. Garantie / 14. Entsorgung 13. Garantie 2-jährige Herstellergarantie ab Lieferdatum. 14. Entsorgung Führen Sie das Verpackungsmaterial dem Recycling zu. Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht mit dem Haushaltsabfall entsorgt werden darf, sondern an einer Sammelstelle für das Recycling elektrischer und elektronischer Geräte abgegeben werden muss.

  • Seite 15: Technische Daten

    | RX5- T Bedienungsanleitung 15. Technische Daten 15. Technische Daten Gehäuse Spannung 6 VDC Behälter Kunststoff, abnehmbar; 500 ml Batterien 4 x LR 14 Pumpe PP, PE & Silikon Abmessungen in mm B 102 x H 269 x T 142 Dosierung 1,5 ml / Hub Gesamtgewicht...

  • Seite 16: Indications For The Use Of The Service Instructions

    RX5- T | Instruction manual 1. Indications for the use of the service instructions / 2. Intended use 1. Indications for the use of the service instructions The following symbols are used in the instructions Safety reference: A non-observance may cause personal injury NOTICE Indicates a property damage message...

  • Seite 17: Safety Information

    • use for other purposes than that mentioned in the application 3.1 General safety • Repairs at the appliance may exclusively be carried out by OPHARDT hygiene employees or persons authorized by OPHARDT hygiene Important dangers may occur by unexpert repairs.

  • Seite 18: Technical Drawing

    RX5- T | Instruction manual 3. Saftey information / 4. Technical drawing / 5. Scope of delivery 3.2 Safety during operation of the appliance • Protect your appliance against humidity. • Do not expose the appliance to thermal radiation and heat. •...

  • Seite 19: Mounting Of The Dispenser

    | RX5- T Instruction manual 6. Mounting of the dispenser 6. Mounting the dispenser 6.1 Wall mounting The dispenser has the option of being free standing or wall mounted. If free standing please ensure that: • The surface is level and secure •...
  • Seite 20 RX5- T | Instruction manual 6. Mounting of the dispenser Place the dispenser on the wallmount, lining up the bottle opening with the rectangular boss on the wallmount (fig. 3). Turn the key to lock the dispenser in place. Remove the key before inserting the bottle (fig.

  • Seite 21: Going Into Operation

    | RX5- T Instruction manual 7. Going into operation 7. Going into operation 7.1 Insert/Replacing of the batteries To open battery cover slide the cover towards the back of the dispenser and then rotate cover upwards to expose the battery compartment (fig.
  • Seite 22 RX5- T | Instruction manual 7. Going into operation Slide the pump into the chassis guides and past the lock tab as shown (fig. 2 and fig. 2.1) With the bottle an angle slide the bottle up onto the pump Push down on the front of the faceshield ensuring that it has closed correctly (see that back and sides match)

  • Seite 23: Basic Operation

    | RX5- T Instruction manual 8. Basic operation 8. Basic operation Once the faceshield is closed wait 3 seconds for red LED to go off. To activate the dispenser place the hand underneath the faceshield (approx. 5cm). This will trigger an automatic dispense. If the unit is set for multiple strokes (2 or 3) it will continue as long as the hand is present .

  • Seite 24: Changing Stroke

    RX5- T | Instruction manual 9. Changing stroke / 10. LED Function 9. Changing stroke The dispenser can be set to dispense a single, double or triple dosage. If set for multiple dosage the dis- penser will only operate as long as a hand is present. If the hand is removed it will complete the current activation and stop the dispenser.

  • Seite 25: Maintenance / Attendance And Maintenance

    | RX5- T Instruction manual 11. Maintenance / attendance and maintenace 11. Maintenance / attendance and maintenance Please consider that also a high-quality product like this appliance requires attendance and care. The dispenser itself is maintenance-free with the exception of the battery exchange! Please follow the recommendations of the Robert Koch-Institute (www.rki.de) Please only use hot water and do not use caustic purifiers or scouring powders!

  • Seite 26: Eliminate Trouble

    RX5- T | Instruction manual 12. Eliminate trouble 12. Eliminate trouble If the appliance malfunctions, please remove batteries or unplug it from the mains. Characteristic Possible cause Solution 1.| The appliance seems to | No receptacle is inserted. | Insert full receptacle. function normally but no | No pump is installed.

  • Seite 27: Warranty

    | RX5- T Instruction manual 13. Warranty / 14. Disposal 13. Warranty 2 years manufacturer-warranty from the date of delivery. 14. Disposal Dispose of the packing material into the corresponding recycling plants. The symbol on the product or its packaging indicates that this product should not be treated as standard household waste, but should be taken to a recycling point for electrical and electronic devices.

  • Seite 28: Technical Data

    RX5- T | Instruction manual 15. Technical data 15. Technical data Housing Voltage 6 volt DC Receptacle synthetic material, Batteries 4 x LR 14 removable 500 ml Dimensions in mm B 102 x H 269 x T 142 Pump PP, PE & Silcon Total weight 0,930 kg (with batteries, without backplate)
  • Seite 30 OPHARDT Hygiene-Technik GmbH & Co. KG Lindenau 27 | 47661 Issum | Deutschland Tel.: +49 2835 18-10 | Fax: +49 2835 18-77 www.ophardt.com | E-Mail: customercare@ophardt.com...
