3.2 Stützbetrieb
•
Am Umschalter (5) die Batterieart
einstellen.
•
Umschalter (6) auf Stützbetrieb
stellen.
Ladezangen an die Batterieklem-
men polrichtig anschließen.
Rote Zange (+) an Pluspol,
schwarze Zange (-) an Minuspol!
•
Achtung!
Die Ladezangen dürfen sich
während des Batteriewechsels
nicht von den Batterieklemmen
lösen.
•
Am Schalter (1) die gewünschte
Spannung wählen. Es leuchtet die
gelbe LED (7).
•
Während des Stützbetriebes ist der
Strom auf 5 A begrenzt.
•
Es muß eine Mindestlast von
0,6 A - z.B. die Parkleuchte am
Auto - eingeschaltet sein, sonst ist
kein Stützbetrieb möglich.
Neue Batterie
anklemmen, HS
ausschalten und
anschließend die
Ladezangen abnehmen.
HS an Umschalter (6) wieder auf
„Normalbetrieb" schalten.
3.3 Pufferbetrieb/
Ladeerhaltung
•
Ladezangen polrichtig an die
Batterieklemmen anschließen.
Rote Zange (+) an Pluspol,schwarze
Zange (-) an Minuspol!
•
Ladespannung am Schalter (1) ein-
stellen.
•
Ladeanzeigen (2) leuchten.
•
Wenn nur noch die letzte LED (0%)
leuchtet, ist die Batterie geladen.
•
Leuchtet zusätzlich die grüne
LED (3) = Ladeerhaltung, hat der HS
auf Ladeerhaltung umgeschaltet.
•
Wird die Batterie während des
Pufferbetriebes durch einen
Verbraucher entladen, sorgt der HS
automatisch für entsprechende
Ladung.
•
Der Pufferbetrieb kann zeitlich
unbegrenzt durchgeführt werden.
•
Beachten Sie die Wartungshinweise
des Batterieherstellers.
4.0 Störungsanzeige und
Störungsbeseitigung
Störungsanzeige (8) - rot -blinkt:
- bei zu hoher Gerätetemperatur
Kann Kühlluft frei an der Geräte-
rückseite austreten?
Sind Zuluftöffnungen am Gehäuse-
boden frei?
Nach Abkühlung setzt der HS die
Ladung automatisch fort.
- bei polverkehrt angeschlossenen
Ladezangen
Ladezangen polrichtig an die
Fahrzeug-Batterie anschließen.
Die rote LED Störungsanzeige (8)
verlischt nach Beseitigung der
Störung.
- bei defekter Batterie
Kontrollieren Sie die Batterie auf
defekte Zellen.
Die rote LED Störungsanzeige (8)
leuchtet mit Dauerlicht:
Es liegt ein Systemfehler im Gerät
vor.
Schalten Sie das Gerät aus -
Schalter (1) auf „"0".
Trennen Sie das Gerät vom Netz.
Setzen Sie sich mit Ihrem
Gerätelieferanten in Verbindung.
- 5 -

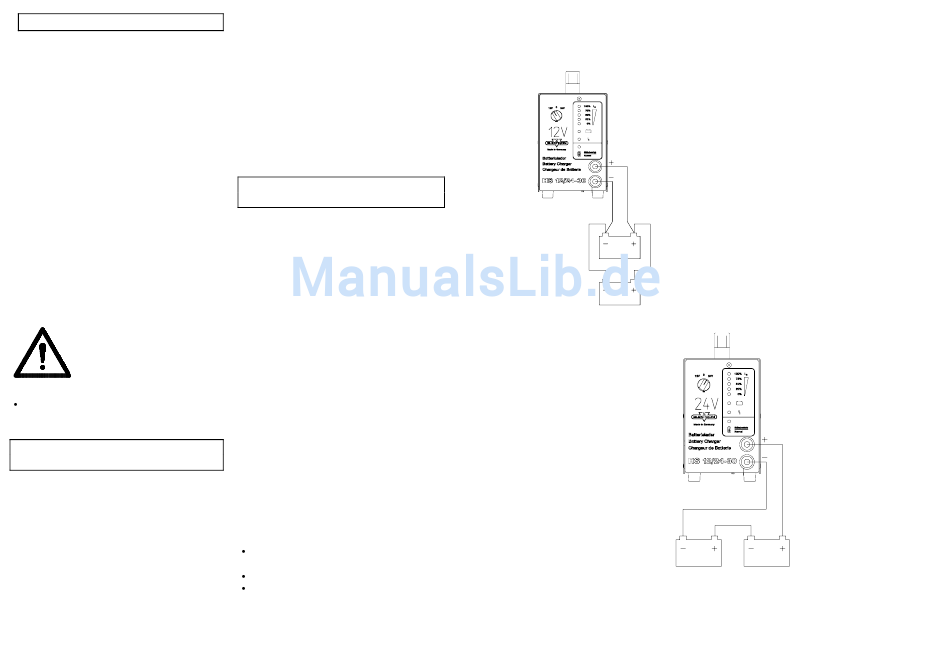

Schaltbeispiele für das gleichzeitige
Laden mehrerer Batterien:
