So bearbeitet, liegen die Kabel nachher dicht beim
Akku und stoßen nicht am Querruderservo an
Der Akku selber wird am besten mit Klettband im Rumpf befestigt. Ein ca. 5cm langer Streifen reicht
aus. Die eine Seite wird mit Sekundenkleber in den zuvor mit Schleifpapier angerauhten Rumpf geklebt,
die andere Seite auf den Akkupack (auch hier den Schrumpfschlauch leicht anschleifen).
Befestigung des Akkus mit Klettband
Die Tragfläche ist bereits komplett mit allen Anlenkungen fertig gestellt. Es ist nur noch das Servo zu
befestigen. Auch hier werden passende Gestänge mitgeliefert. Die Original-Gestänge passen wiederum
für Servos mit dünnem Hebelarm (z.Bsp. MS-X3). Wenn Servos mit dickerem Hebelarm verwendet werden
(DS281), sind nur die Gabelköpfe gegen die dem Bausatz beiliegenden größeren Typen auszutauschen
(einfach auf die Gewindestangen schrauben).
Das Servo kann entweder verschraubt oder mit Silikonkleber verklebt werden. Für die Befestigung per
Schrauben (z.Bsp. beim MS-X3-Servo) werden die Löcher angezeichnet und mit einem 1,5mm Bohrer
gebohrt (Vorsicht beim Bohren, damit der Bohrer nicht „durchrutscht" und auf der Tragflächenoberseite
austritt). Bei diesem Servo sollten die Gummitüllen auf die Servolaschen geschoben werden, bevor es
verschraubt wird. Ansonsten drückt das Servo gegen die Tragflächenoberseite, da es etwas zu hoch ist.
Die Gestänge werden auch hier möglichst weit innen eingehängt (2.Loch). Die Ausschläge reichen dann
immer noch gut aus! Durch Ein- bzw. Ausdrehen der Kugelpfannen/Gabelköpfe muss nun der Abstand zu
den Kugelköpfen so eingestellt werden, dass beide Querruder exakt mit der Tragflächenhinterkante
abschließen, d.h. kein Ruder oben oder unten absteht. Nur so wird der V.I.P. seine volle Leistung erreichen.

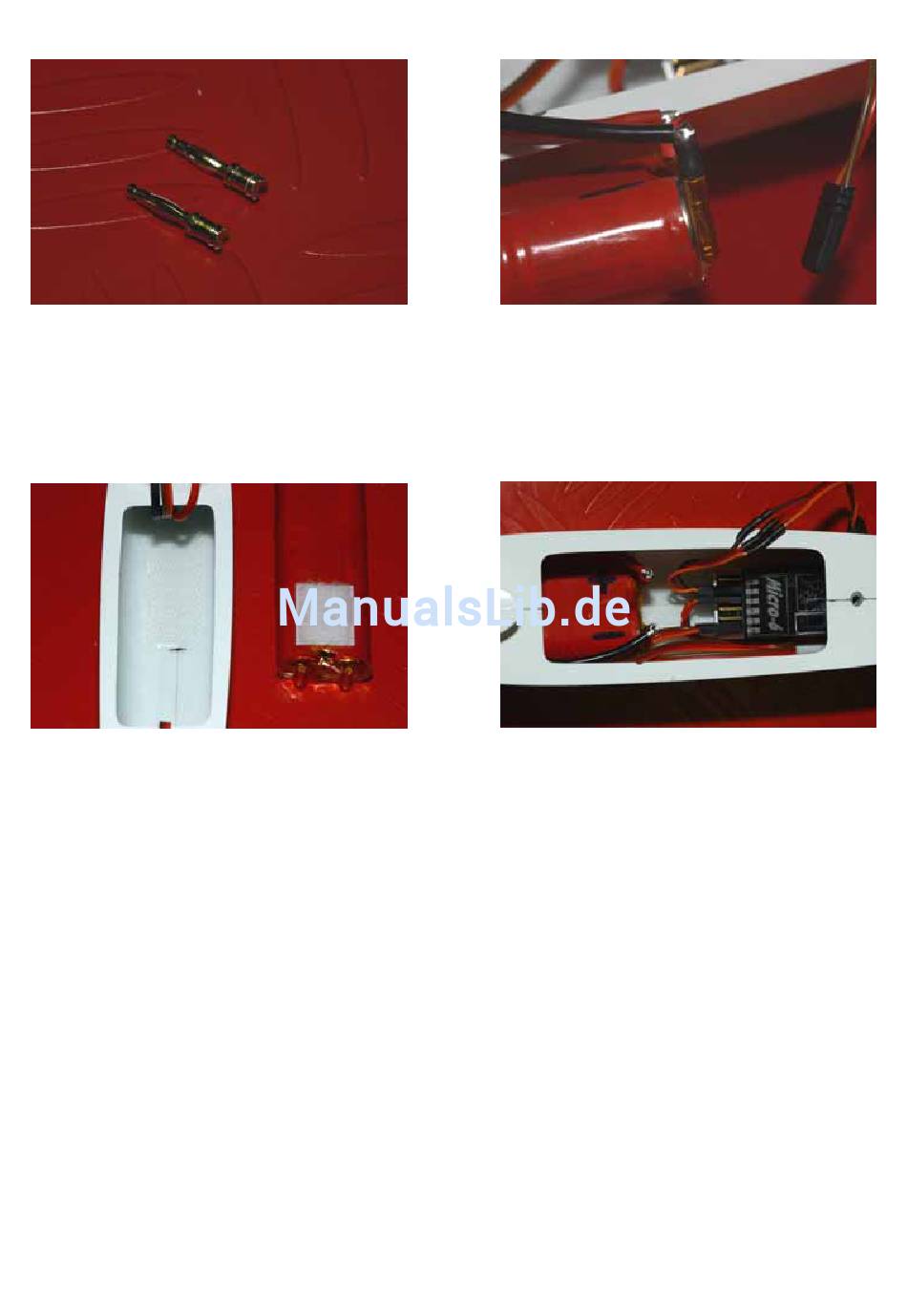

Fertig verlötete Anschluss-Stecker von der Seite
betrachtet
Fertiger Rumpf komplett mit Akku, Empfänger und Servo
bestückt.
Das heraushängende Kabel ist das Verlängerungskabel
für das Querruderservo.
Tragfläche
6
