Rechtsklicken Sie in das Feld mit der Bezeichnung: „Unbekannt" der neuen
Festplatte, und wählen Sie „Partition erstellen". Folgen Sie dem Programmführer.
Damit ist es möglich die Partitionierung oder Formatierung zu starten. Wählen Sie
die Option „Primäre Partition" und klicken Sie auf weiter. Geben Sie die Größe der
zu erstellenden Partition an. Wählen Sie einen Laufwerksbuchstaben aus.
Wählen sie das Dateisystem und die Datenträgerbezeichnung aus. Beenden Sie
die Installation mit „Fertig stellen".
2.1.2 BIG Modus
Legen Sie beide Festplatten in die Einschübe für HDD1 und HDD2 ein und
verbinden Sie das Gerät mit dem USB- und Stromkabel. Schalten Sie das Gerät
ein, stellen Sie den Schalter auf BIG und drücken Sie RESET. Nach ein paar
Sekunden wird der PC automatisch 1 Festplatte erkennen auf dem Arbeitsplatz
anzeigen. Wenn keine Festplatte erscheint, gehen Sie bitte in die
Datenträgerverwaltung, um die Festplatte zu initialisieren bzw. zu formatieren.
(Achtung, bei Formatierung der Festplatten werden alle Daten gelöscht.) Dazu
klicken Sie bitte mit der rechten Maustaste auf das Arbeitsplatz-Symbol und
wählen Sie den Punkt „Verwalten". Wählen Sie anschließend den Punkt
"Datenträgerverwaltung" aus.
Nach Wahl der „Datenträgerverwaltung" im Dateiverzeichnis „Datenspeicher" und
der Konsole „Computerverwaltung" finden Sie die Festplatte als „unzugeordneter
Speicher" oder „unbekannt".
Rechtsklicken Sie in das Feld mit der Bezeichnung: „Unbekannt" der neuen
Festplatte, und wählen Sie „Partition erstellen". Folgen Sie dem Programmführer.
Damit ist es möglich die Partitionierung oder Formatierung zu starten. Wählen Sie
die Option „Primäre Partition" und klicken Sie auf weiter. Geben Sie die Größe der
zu erstellenden Partition an. Wählen Sie einen Laufwerksbuchstaben aus.
Wählen sie das Dateisystem und die Datenträgerbezeichnung aus. Beenden Sie
die Installation mit „Fertig stellen".
7
Weiterhin ist es möglich zunächst nur eine Festplatte im BIG Modus zu betreiben
und das Gerät später mit einer Zweiten zu bestücken, um die Gesamtkapazität zu
erweitern. Dazu muss Festplatte 1 am Port 1 angeschlossen sein und Festplatte 2
später an Port 2. Danach muss nur noch einmalig der RESET Knopf gedrückt
werden und die Festplatte 2 wird nahtlos an das Ende der Festplatte 1 angefügt.
Die bisher auf Festplatte 1 gespeicherten Daten bleiben bei diesem Vorgang
erhalten. Der umgekehrte Weg, zuerst Festplatte 2 einsetzen und später um
Festplatte 1 erweitern, ist jedoch nicht möglich. In diesem Fall gehen alle Daten
verloren.
JBOD
Der JBOD Modus zeigt jedes Laufwerk einzeln an. Wenn Sie das Gerät an einem
SATA Port anschließen, das kein Port Multiplier (PM) unterstützt, wird nur das
Laufwerk an Port 1 angezeigt.
Wenn Sie das Gerät an USB anschließen, werden beide Laufwerke angezeigt.

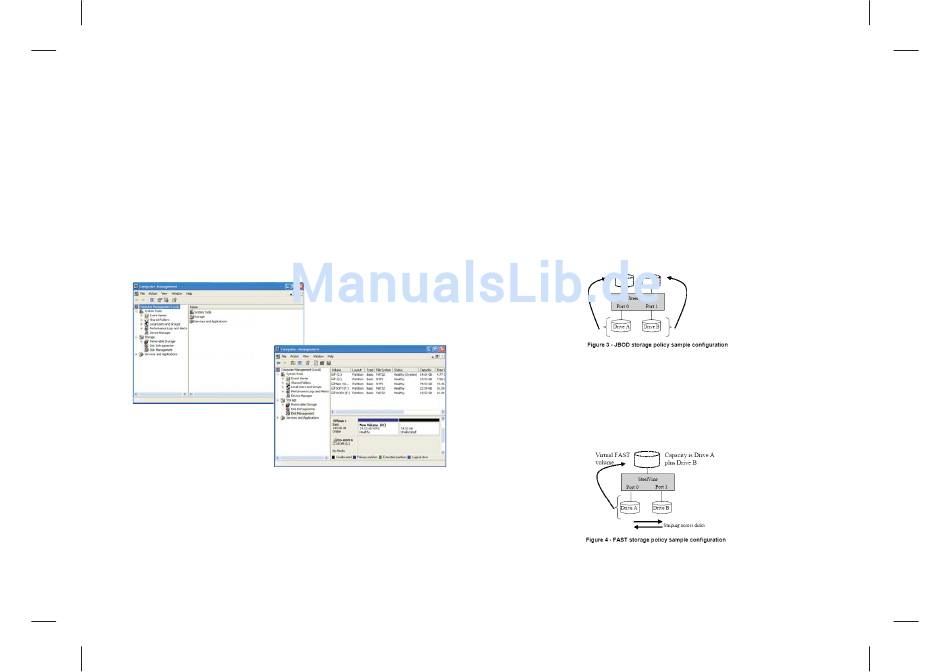

Wie in der Grafik zu erkennen, wird aus Festplatte A und B jeweils ein Laufwerk
erstellt.
FAST (RAID0)
Der FAST (RAID0) Modus greift auf beide Festplatten gleichzeitig zu. Diese
Funktion wird auch als Stripping bezeichnet. In diesem Modus wird die beste
Datentransferrate erreicht, da auf beiden Festplatten parallel gearbeitet wird. Die
einzelnen Datenblöcke werden simultan auf beide Festplatten verteilt, was zu
Steigerung der Leistung führt. Jedoch wird die Datenredundanz bei diesem
Modus der Leistungssteigerung geopfert. Wie in der Grafik zu erkennen, wird aus
Festplatte A und B ein großes virtuelles Laufwerk erzeugt, das in seiner
Speicherkapazität der Summe beider Festplattengrößen entspricht.
