Montage- und Betriebsanleitung

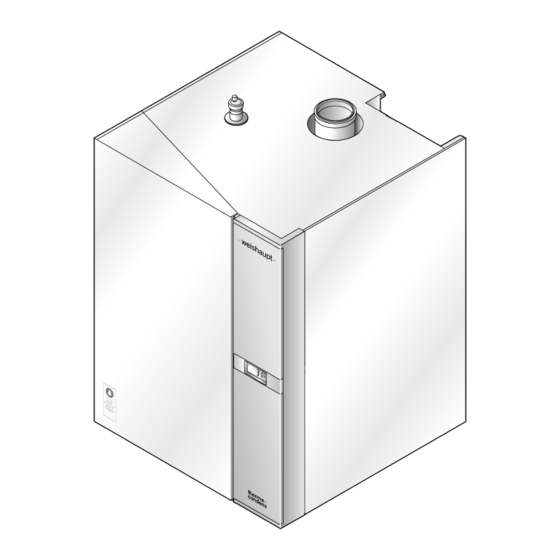

Öl-Brennwertgerät WTC-OW 15-A
83257601 • 1/2008-04

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WTC-OW 15-A

Inhaltszusammenfassung für Weishaupt WTC-OW 15-A

  • Seite 1 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 83257601 • 1/2008-04...

  • Seite 2: Konformitätserklärung Nach Iso/Iec Guide

    Konformitätserklärung nach ISO/IEC Guide 22 46100000 Sprachschlüssel Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Öl-Brennwertgerät WTC-OW 15-A Das oben beschriebene Produkt ist konform mit: DIN EN 303-1:2003-12 Dokument-Nr. DIN EN 303-2:2003-12 DIN EN 15034:2007-01 DIN EN 15035:2007-05 gemäß den Bestimmungen der Richtlinien...

  • Seite 3: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A Benutzerhinweise ........................6 Benutzerführung ....................6 1.1.1 Symbole ......................... 6 1.1.2 Zielgruppe ......................6 Gewährleistung und Haftung ................7 Sicherheit ............................ 8 Bestimmungsgemäßer Gebrauch ..............8 Verhalten bei Abgasgeruch ................8 Sicherheitsmaßnahmen ..................8 2.3.1...
  • Seite 4 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A Bedienung ..........................27 Bedienoberfläche ....................27 6.1.1 Bedienfeld ......................27 6.1.2 Anzeige ....................... 28 Endanwender-Ebene ..................29 6.2.1 Anzeige Endanwender-Ebene ............... 29 6.2.2 Einstellungen Endanwender-Ebene ............. 30 Heizungsfachmann-Ebene ................31 6.3.1 Info-Ebene ......................32 6.3.2...
  • Seite 5 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche ..........................68 10.1 Vorgehen bei Störung ..................68 10.2 Fehlerspeicher ....................69 10.3 Fehlen beheben ....................71 10.3.1 Warncode ......................71 10.3.2 Fehlercode ......................73 10.3.3 Betriebsprobleme ..................... 75 11 Ersatzteile ..........................76 12 Technische Unterlagen ......................

  • Seite 6: Benutzerhinweise

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss ständig am Einsatzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod.

  • Seite 7: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 1 Benutzerhinweise 1.2 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzu- führen sind: ▪ Nicht bestimmungsgemäße Verwendung des Geräts, ▪...

  • Seite 8: Sicherheit

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Das Brennwertgerät ist geeignet für: ▪ Warmwasserheizkreise in geschlossenen Systemen nach DIN EN 12828, ▪ Volumenstrom von maximal 1300 l/h. Bei verschmutzter Verbrennungsluft im Aufstellraum ist ein erhöhter Reinigungs- und Wartungsaufwand notwendig.

  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC-OW 15-A W-PEA Baureihe: Weishaupt Thermo Condens Brennstoff: Öl Bauart: wandhängend Leistungsgröße: 15 kW Konstruktionsstand Ausführung: Heizbetrieb und Warmwasserbereitung Ausführung: nur Heizbetrieb -PEA drehzahlgeregelte Pumpe (Effizienzklasse A) 3.2 Funktion...

  • Seite 10: Wasser- Und Abgasführende Teile

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3.2.2 Wasser- und Abgasführende Teile 1 Wärmetauscher 2 Entlüftung Wärmetauscher 3 Abgasrohr 4 Ausdehnungsgefäß 18 Liter / 0,75 bar 5 Hydraulikblock 6 Sicherheitsventil 7 Kondensatwanne mit Siphon 10-92 83257601 • 1/2008-04 • Et...

  • Seite 11: Elektrische Teile

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3.2.3 Elektrische Teile 1 Vorlauffühler 2 Ionisationselektrode 3 Zündgerät 4 Heizung Vormischkammer mit Temperaturfühler 5 Zündelektroden 6 Abgasfühler 7 Bedieneinheit 8 Drehzahlgeregeltes Gebläse 9 Zuluftfühler 0 Kesselelektronik (WCM-OW-CPU) mit Elektroanschluss q Drehzahlgeregelte Pumpe w Dreiwegeventil mit Stellantrieb e Strömungswächter...

  • Seite 12: Sicherheits- Und Überwachungseinrichtungen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3.2.4 Sicherheits- und Überwachungseinrichtungen Vorlauffühler Überschreitet die Temperatur einen Wert von 95 °C, wird die Brennstoffzufuhr ab- geschaltet und der Gebläse- und Pumpennachlauf eingeleitet ( W12 ). Das Gerät schaltet automatisch wieder ein, wenn die Temperatur 1 Minute lang unter den Vor- laufsollwert gesunken ist.

  • Seite 13: Programmablauf

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3.2.5 Programmablauf 1. Vorwärmung Vormischkammer Bei einer Wärmeanforderung 1 schaltet die Heizung 2 ein, und heizt die Vormisch- kammer auf die Temperatur von 320 °C auf (Aufheizzeit je nach Ausgangstemperatur bis ca. 6 Minuten). In der Anzeige wird ein H und die aktuelle Vormischkammer-Tem- peratur angezeigt.

  • Seite 14: Technische Daten

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3.3 Technische Daten 3.3.1 Zulassungsdaten Installationsart B23, B33, C13, C33, C43, C53, C63 CE-PIN CE-0036 0387/08 DIN CERTCO-Nummer 3R276/08 VKF-Nummer beantragt 3.3.2 Elektrische Daten Netzspannung/Netzfrequenz 230 V/50 Hz Leistungsaufnahme Betrieb max 900 W Leistungsaufnahme Standby Gerätesicherung intern (WCM-OW-CPU)

  • Seite 15: Emissionen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3.3.6 Emissionen Das Gerät entspricht nach DIN-EN 303-2 der Emissionsklasse 3. Norm-Emissionsfaktor nach DIN 4702 T8 (40/30 °C) Stickoxide NO < 50 mg/kWh Kohlenmonoxid CO < 10 mg/kWh -Gehalt bei Leistung-min und Leistung-max...

  • Seite 16: Abmessungen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 3 Produktbeschreibung 3.3.10 Abmessungen 3° Ø 8 38,5 291,5 Alle Angaben in mm 1 Abgasanschluss DN 125/80 2 Rücklauf Wassererwärmer G3/4" 3 Rücklauf Heizung G3/4" 4 Ölanschluss 8x1 mm / Reduzierung 6x1 mm 5 Kondensatablauf DN 20/1000 mm 6 Vorlauf Heizung G3/4"...

  • Seite 17: Montage

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 4 Montage 4 Montage Abmessungen Bei der Montage der Anlage Abmessungen beachten (s. Kap. 3.3.10). Mindestabstände Für Montage- und Wartungsarbeiten einen seitlichen Abstand von mindestens 30 cm zu den Wänden bzw. Gegenständen einhalten. Wandaufhängung montieren Beim Brennwertgerät Ausführung Kompakt (mit unterstehendem Wassererwärmer)
  • Seite 18 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 4 Montage Frontverkleidung und Transportsicherung entfernen ▶ Schraube am Spannverschluss auf der Unterseite des Gerätes entfernen. ▶ Spannverschluss öffnen und die Frontverkleidung abnehmen. ▶ Schrauben 1 entfernen. ▶ Transportsicherung 2 herausnehmen. 18-92 83257601 • 1/2008-04 • Et...

  • Seite 19: Installation

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5 Installation 5.1 Anforderungen an das Heizungswasser Das Heizungswasser muss der VDI-Richtlinie 2035 oder vergleichbaren lokalen Vor- schriften entsprechen. ▪ Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen), ▪...

  • Seite 20: Aufbereitung Füll- Und Ergänzungswasser

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5.1.3 Aufbereitung Füll- und Ergänzungswasser Entsalzung (wird von Weishaupt empfohlen) ▶ Füll- und Ergänzungswasser vollständig entsalzen. (Empfehlung: Mischbettverfahren) Bei vollentsalztem Heizungswasser darf die Ergänzungswassermenge bis zu 10 % des Anlageninhalts unbehandelt sein. Höhere Ergänzungswassermengen müssen ebenfalls entsalzt werden.

  • Seite 21: Hydraulischer Anschluss

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5.2 Hydraulischer Anschluss ▶ Heizungsanlage mindestens mit dem 2-fachen Anlageninhalt durchspülen. ✓ Fremdkörper werden entfernt. ▶ Vorlauf und Rücklauf anschließen (Absperrventile verwenden). ▶ Füll- und Entleerungshahn anbauen (optional). ▶ Ggf. Schlammfänger in Rücklaufleitung einbauen.

  • Seite 22: Kondensatanschluss

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5.3 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. ▶ Füllstand der Kondensatwanne regelmäßig prüfen und ggf. nachfüllen, besonders GEFAHR bei längerer Stillstandszeit oder beim Betrieb mit hohen Rücklauftemperaturen (>...

  • Seite 23: Ölversorgung

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5.4 Ölversorgung Bei der Errichtung und Ausführung der Anlage DIN EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Umstellung auf Heizöl EL-schwefelarm ▶ Bestehende Tankanlage komplett leeren und bei Verschmutzung reinigen.

  • Seite 24: Luft-/Abgasführung

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5.5 Luft-/Abgasführung Luftführung Die Verbrennungsluft kann zugeführt werden: ▪ aus dem Aufstellungsraum (raumluftabhängiger Betrieb), ▪ durch konzentrische Rohrsysteme (raumluftunabhängiger Betrieb), ▪ Zuluftkanal (raumluftunabhängiger Betrieb). Abgasführung Bei der Abgasführung sind die örtlichen sowie die baurechtlichen Vorschriften zu beachten.

  • Seite 25: Elektroinstallation

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5.6 Elektroinstallation Stromschlag bei Arbeiten unter Spannung Schwere Verletzungen oder Tod sind die Folge. ▶ Gerät vor Beginn der Arbeiten vom Netz trennen und gegen unerwartetes Wie- GEFAHR dereinschalten sichern. Die Elektroinstallation darf nur von einer elektrotechnisch ausgebildeten Fachkraft durchgeführt werden, dabei die örtlichen Vorschriften beachten.

  • Seite 26: Anschlussplan

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 5 Installation 5.6.1 Anschlussplan Hinweise zur Elektroinstallation beachten (s. Kap. 5.6). Der gemeinsame maximale Gesamtstrom der Anschlüsse Nr. 2 und Nr. 5 beträgt 2 A und darf nicht überschritten werden. WCM - OW - CPU µC - Unit...

  • Seite 27: Bedienung

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld ▶ Klappe öffnen Es stehen 4 Bedienelemente zur Verfügung. 1 Eingabe-Taste Auswahl bestätigen, Eingabe bestätigen 2 Drehrad Navigieren durch Ebenen und Parameter, Werte verändern 3 Taste [reset] Fehler entriegeln.

  • Seite 28: Anzeige

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.1.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Bei Anschluss einer Fernbedienung (z. B. WCM-FS oder WCM-EM) werden die Symbole 9 … q nicht angezeigt.

  • Seite 29: Endanwender-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.2 Endanwender-Ebene Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Bei Anschluss einer Fernbedienung (z. B. WCM-FS oder WCM-EM) werden die Symbole 1 … 4 nicht angezeigt. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Symbole für den Notbetrieb wieder eingeblendet.

  • Seite 30: Einstellungen Endanwender-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.2.2 Einstellungen Endanwender-Ebene In der Endanwender-Ebene können verschiedene Werte verändert werden. ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Drehrad drehen. ✓ Auswahlbalken wechselt zwischen den Symbolen. ▶ Eingabe-Taste drücken. ✓ Eingestellter Wert wird blinkend angezeigt.

  • Seite 31: Heizungsfachmann-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.3 Heizungsfachmann-Ebene Heizungsfachmann-Ebene aktivieren ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Drehrad drehen und Auswahlbalken unter das Gabelschlüssel-Symbol setzen. ▶ Eingabe-Taste drücken. ▶ Drehrad drehen und Code 11 einstellen. ▶ Mit Eingabe-Taste Code bestätigen.

  • Seite 32: Info-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.3.1 Info-Ebene Anlagenwerte (i) anzeigen ▶ Info-Ebene aktivieren (s. Kap. 6.3). ▶ Drehrad drehen. ✓ Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Werte ausgeblendet. Info System Einheit i 10 Betriebsphase –...
  • Seite 33 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung Info Sensoren Einheit i 32 Vormischkammer-Temperatur °C i 33 Außentemperatur °C i 34 Warmwassertemperatur B3 °C WTC-OW-K/P = obere Schichtenspeichertemperatur B3 i 35 WTC-OW-K/P = WW-Auslauftemperatur B12 °C i 36 Strömungswächter –...

  • Seite 34: Parameter-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.3.2 Parameter-Ebene Parameter (P) anzeigen ▶ Parameter-Ebene aktivieren (s. Kap. 6.3). ▶ Drehrad drehen. ✓ Parameter können eingesehen werden. Je nach Anlagenvariante werden bestimmte Parameter ausgeblendet. Werte verändern ▶ Eingabe-Taste drücken. ✓...
  • Seite 35 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung Parameter Basiskonfiguration Wertebereich Werks- einstellung P 17 Funktion Eingang H2 0 = Warmwasser-Freigabe 1 = Warmwasser Absenk/Normal 2 = Heizbetrieb mit Sonderniveau 3 = Brennersperr-Funktion 4 = WW-Zirkulation über Taster (wenn P 14 = 5 )
  • Seite 36 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung Parameter Kesselkreispumpe Wertebereich Werks- einstellung P 44 Differenztemperatur 1 … 7 K Weichenregelung --- = Deaktivierung P 45 Leistung drehzahlgere- 20 … 100 % gelte Pumpe Warmwas- serbetrieb P 50 Vorlaufüberhöhung bei 5 …...

  • Seite 37: Leistung Manuell Anfahren

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.4 Leistung manuell anfahren ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Auswahlbalken unter das Schornsteinfeger-Symbol setzen. ▶ Eingabe-Taste drücken. ✓ Das Gerät startet entsprechend dem Programmablauf (s. Kap. 3.2.5). Während der Vorwärmphase wird ein H in der Anzeige dargestellt. Nach der Flam- menbildung wechselt die Anzeige auf die aktuelle Vorlauftemperatur und es wird die maximale Leistung angefahren.

  • Seite 38: Konfiguration Manuell Starten

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.5 Konfiguration manuell starten Mit der manuellen Konfiguration werden die Einstellungen an die Geräteausführung angepasst. Alle Fühler und Aktoren werden dabei neu erfasst (s. Kap. 7.2). ▶ Parameter-Ebene aktivieren (s. Kap. 6.3).

  • Seite 39: Regelungsvarianten

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.6 Regelungsvarianten 6.6.1 Konstante Vorlauf-Temperaturregelung Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich. Die Vorlauftemperatur wird auf den eingestellten Wert in der Endanwender-Ebene gere- gelt (s. Kap. 6.2.2). Um eine zeitliche Umschaltung zwischen Normal- und Absenktemperatur durchzu- führen, ist eine Digitaluhr (optional) erforderlich.

  • Seite 40: Warmwasserbetrieb

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.6.3 Warmwasserbetrieb Ausführung W mit nebenstehendem Speicher oder WAI 100 Der Warmwasserbetrieb hat gegenüber dem Heizbetrieb Vorrang. Die Warmwasserladung erfolgt, wenn die Temperatur im Wassererwärmer unter den Warmwassersollwert abzüglich Schaltdifferenz (Parameter 51 ) sinkt.

  • Seite 41: Regelung Mit Zwei Pufferfühlern

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.6.5 Regelung mit zwei Pufferfühlern Diese Regelungsart sollte gewählt werden, wenn mit dem Brennwertgerät eine Be- ladung des gesamten Puffers möglich sein soll. ▶ Pufferfühler oben an Eingang B10 anschließen. ▶ Pufferfühler unten an Eingang B11 anschließen.

  • Seite 42: Steuerungsvarianten

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.7 Steuerungsvarianten Leistungsfernsteuerung 4 … 20 mA ▶ Analoges Sollwertsignal 4 … 20 mA am Eingang B1 (Nr. 9) anschließen (s. Kap. 5.6). ✓ Signal wird als Vorlaufsollwert interpretiert. In der Konfiguration wird t angezeigt.

  • Seite 43: Kesselkreispumpe

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.8 Kesselkreispumpe Das Brennwertgerät verfügt über eine drehzahlgeregelte Pumpe, die über ein Drei- wegeventil den Heiz- und Warmwasserkreis versorgt. Heizbetrieb Die Pumpe wird solange angesteuert, wie eine Wärmeanforderung anliegt. Wenn keine Wärmeanforderung mehr benötigt wird, läuft die Pumpe für die in Parame- ter 41 eingestellte Nachlaufzeit (NLZ) weiter.

  • Seite 44: Frostschutz

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.9 Frostschutz Kesselfrostschutz Vorlauftemperatur < 8 °C: ▪ Brenner wird mit minimal Leistung betrieben, ▪ Pumpe ist in Betrieb. Vorlauftemperatur > 8 °C plus Schaltdifferenz (Parameter 32 ): ▪ Brenner schaltet ab, ▪...

  • Seite 45: Ein- Und Ausgänge

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.10 Ein- und Ausgänge Mit den frei wählbaren Ein- und Ausgängen können verschiedene Anwendungen re- alisiert werden. Ausgang MFA und VA Der Ausgang MFA ist ein potentialgebundener Relaisausgang. Der Ausgang VA ist potentialfrei.

  • Seite 46: Schornsteinfeger

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 6 Bedienung 6.11 Schornsteinfeger Schornsteinfeger-Funktion aktivieren ▶ Drehrad drehen. ✓ Symbolleiste erscheint. ▶ Auswahlbalken unter das Schornsteinfeger-Symbol setzen. ▶ Eingabe-Taste drücken. ✓ Das Gerät startet entsprechend dem Programmablauf (s. Kap. 3.2.5). Während der Vorwärmphase wird ein H in der Anzeige dargestellt. Nach der Flam- menbildung wechselt die Anzeige auf die aktuelle Vorlauftemperatur.

  • Seite 47: Inbetriebnahme

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur von qualifiziertem Fachpersonal durchgeführt werden. ▶ Vor der Inbetriebnahme prüfen: ▪ Alle Montage- und Installationsarbeiten abgeschlossen und geprüft, ▪ Elektroinstallation ordnungsgemäß durchgeführt, Stromkreise ordnungsgemäß...

  • Seite 48: Gerät Einregulieren

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 7 Inbetriebnahme 7.2 Gerät einregulieren ▶ Abdeckung des Elektroinstallationsschachtes entfernen (s. Kap. 5.6). ▶ Stecker Nr.4 (H1/H2) ausstecken. ✓ Eine automatische Inbetriebsetzung des Brennwertgeräts wird vermieden. 1. Anlage konfigurieren ▶ Anlage an Schalter S1 einschalten (s. Kap. 6.1.1).
  • Seite 49 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 7 Inbetriebnahme 3. Inbetriebnahme-Assistent (Parameter 73) durchführen Der integrierte Inbetriebnahme-Assistent ermöglicht eine fachgerechte Inbetriebnah- me des Gerätes. Dabei wird: ▪ die Anlage im kalten und warmen Zustand wasserseitig entlüftet, ▪ die Ölleitung entlüftet, ▪...
  • Seite 50 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 7 Inbetriebnahme Pr2 = Entlüften der Ölleitung ▶ Eingabe-Taste drücken. ▶ Drehrad drehen bis Pr2 angezeigt wird. ▶ Eingabe-Taste drücken. ✓ Pr2 ist aktiv. Ölförderpumpe und Ölmagnetventil werden eingeschaltet, um die Ölleitung zu entlüften.
  • Seite 51 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 7 Inbetriebnahme Pr4 = Anfahren mittlere Leistung ▶ Parameter 73 anwählen. ▶ Eingabe-Taste drücken. ▶ Drehrad drehen bis Pr4 angezeigt wird. ▶ Eingabe-Taste drücken. ✓ Pr4 ist aktiv. Die mittlere Leistung wird angefahren. Programm Pr4 muss mindestens 20 Minuten durchgeführt werden, um heizwasser- seitigen Verkalkungen vorzubeugen.

  • Seite 52: Abgassystem Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 7 Inbetriebnahme 7.3 Abgassystem auf Dichtheit prüfen Bei raumluftunabhängiger Betriebsweise muss das Abgassystem über eine O -Mes- sung im Innenraum des Brennwertgerätes auf Dichtheit geprüft werden. ▶ Schlauch 2 über die Messstelle im Zuluft-Ringspalt 1 ins Gerät führen.

  • Seite 53: Verbrennung Nachregulieren

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 7 Inbetriebnahme 7.4 Verbrennung nachregulieren Falls erforderlich können nachträgliche Korrekturen der Verbrennungsluft wie folgt durchgeführt werden. Der Parameter 73 ist nur innerhalb von 8 Minuten nach Einschalten des Geräts ak- tivierbar. Gerät ggf. erneut einschalten.

  • Seite 54: Außerbetriebnahme

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 8 Außerbetriebnahme 8 Außerbetriebnahme ▶ Bei längeren Betriebsunterbrechungen Gerät ausschalten und Brennstoff-Ab- sperreinrichtungen schließen. ▶ Besteht bei Betriebsunterbrechungen Frostgefahr, muss die Anlage entleert wer- den. 54-92 83257601 • 1/2008-04 • Et...

  • Seite 55: Wartung

    Fachkenntnissen durchgeführt werden. Je nach Anlagenbedingungen kann auch eine häufigere Prüfung notwendig sein. Dabei müssen Systemkomponenten mit erhöhtem Verschleiß oder mit einer begrenzten Lebensdauer vorsorglich ersetzt werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung ▶...

  • Seite 56: Sicherheitsrelevante Komponenten

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.1 Sicherheitsrelevante Komponenten Sicherheitsrelevante Komponenten Sicherheitsrelevante Komponenten müssen nach Erreichen ihrer konstruktionsbe- dingten Lebensdauer ausgetauscht werden. Die konstruktionsbedingte Lebensdauer ist nicht die Gewährleistungszeit, die in den Lieferungs- und Zahlungsbedingungen beschrieben ist. Sicherheitsrelevante...

  • Seite 57: Wartungsfunktion

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.2 Wartungsfunktion Zur Wartung des Brenners, kann über Parameter 73 ein Programm zur schnelleren Abkühlung des Brenners gestartet werden. Zuvor die Temperatur des Brenners (Vormischkammer-Temperatur) über die Info- Ebene abfragen. ▶ Info-Ebene aktivieren (s. Kap. 6.3).

  • Seite 58: Serviceposition

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.4 Serviceposition Hinweise zur Wartung beachten (s. Kap. 9). ▶ Scheibenmuttern 1 entfernen und Brenner herausnehmen. ▶ Brenner drehen und in Serviceposition einhängen. 58-92 83257601 • 1/2008-04 • Et...

  • Seite 59: Brennerrohr Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.5 Brennerrohr aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). Ausbau ▶ Brenner in Serviceposition bringen (s. Kap. 9.4). ▶ Schrauben 1 entfernen. ▶ Umlenkkragen 2 anheben und Sicherungsstift 3 entfernen.

  • Seite 60: Elektroden Ausbauen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.6 Elektroden ausbauen 9.6.1 Zündekektroden ausbauen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Brenner in Serviceposition bringen (s. Kap. 9.4). ▶ Brennerrohr ausbauen (s. Kap. 9.5). ▶ Zündstecker 4 und Masseleitung 3 entfernen.

  • Seite 61: Ionisationselektrode Ausbauen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.6.2 Ionisationselektrode ausbauen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Brenner in Serviceposition bringen (s. Kap. 9.4). ▶ Brennerrohr ausbauen (s. Kap. 9.5). ▶ Stecker 4 entfernen. ▶ Schrauben 3 entfernen.

  • Seite 62: Elektroden Einstellen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.7 Elektroden einstellen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Brenner in Serviceposition bringen (s. Kap. 9.4). ▶ Abstände der Elektroden prüfen und ggf. einstellen. Das Keramikelement 1 der Ionisationselektrode muss leicht am Brennerrohr anlie- gen.

  • Seite 63: Brenner Reinigen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.8 Brenner reinigen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Brenner in Serviceposition bringen (s. Kap. 9.4). ▶ Brennerrohr ausbauen (s. Kap. 9.5). ▶ Umlenkkragen entfernen. ▶ Mutter 1und Sicherungsscheibe 2 entfernen.

  • Seite 64: Ölfiltereinsatz Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.9 Ölfiltereinsatz aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). Ausbau ▶ Magnetventilstecker 3 abziehen. ▶ Schrauben 1 lösen. ▶ Ölfilter 2 herausnehmen. ▶ Filtertasse 1 aufdrehen. ▶ Filtereinsatz 4 und Dichtung 3 austauschen.

  • Seite 65: Wärmetauscher Reinigen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.10 Wärmetauscher reinigen Hinweise zur Wartung beachten (s. Kap. 9). ▶ Brenner in Serviceposition bringen (s. Kap. 9.4). ▶ Wärmetauscher auf Verschmutzung prüfen und ggf. reinigen. ▶ Brennkammerring 1 auf korrekten Sitz prüfen.

  • Seite 66: Wassertasche Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.11 Wassertasche aus- und einbauen Hinweise zur Wartung beachten (s. Kap. 9). Ausbau ▶ Wasserseitige Absperrventile zum Heizsystem schließen. ▶ Kondensatwanne 1 lösen. ▶ Gerät über Entleerungsventil 2 an der Wassertasche entleeren.

  • Seite 67: Aufbau Mischeinrichtung

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 9 Wartung 9.12 Aufbau Mischeinrichtung Position Ölleitung ▶ Zerstäubungsbecher 1 herausnehmen (siehe Grafik). ▶ Position der Ölleitung 2 prüfen, dabei darauf achten, das die Ölleitung den Zer- stäubungsbecher und die Welle nicht berührt. 67-92...

  • Seite 68: Fehlersuche

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Schaden durch unsachgemäße Instandsetzung Die Feuerungsanlage kann beschädigt werden. ▶ Nicht mehr als 2 Entriegelungen hintereinander durchführen. ▶ VORSICHT Störungsursache muss von qualifiziertem Fachpersonal beseitigt werden.

  • Seite 69: Fehlerspeicher

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche 10.2 Fehlerspeicher Im Fehlerspeicher sind die letzten 10 Fehler und der jeweilige Anlagenzustand bei Fehlereintritt gespeichert. Fehler anzeigen ▶ Fehler-Ebene aktivieren (s. Kap. 6.3). ✓ Der zuletzt aufgetretene Fehler wird angezeigt. ▶...
  • Seite 70 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche Anlagenzustände abfragen ▶ Fehler mit Drehrad auswählen. ▶ Eingabe-Taste drücken. ✓ Anlagenzustände bei Fehlereintritt erscheinen. ▶ Drehrad drehen, um Anlagenzustände abzufragen. Prozesswert Einheit Betriebsphase – 0 = Brenner aus 1 … 3 = Testroutinen...

  • Seite 71: Fehlen Beheben

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche 10.3 Fehlen beheben 10.3.1 Warncode Warncode Ursache Beseitigung ▶ Temperatur am Vorlauffühler > 95 °C Wasserdurchfluss prüfen. ▶ Funktion der Pumpen prüfen. (Nach 12 Warnungen verriegelt die Anlage mit ▶ Wasserstand prüfen, ggf. nachfüllen.
  • Seite 72 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche Warncode Ursache Beseitigung ▶ Kein Steuersignal Umwälzpumpe Verbindung prüfen. ▶ Umwälzpumpe prüfen. ▶ Übertemperatur des Temperatursensors Platine Wärmedämmung und Zulufttemperatur prü- fen. ▶ WCM-OW-CPU prüfen, ggf. austauschen. ▶ Kommunikation zum Kaskadenmanager fehler- Verbindung prüfen.

  • Seite 73: Fehlercode

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche 10.3.2 Fehlercode Fehlercode Ursache Beseitigung ▶ Temperatur am Vorlauffühler > 105 °C Wasserdurchfluss prüfen. ▶ Funktion der Pumpen prüfen. ▶ Wasserstand prüfen, ggf. nachfüllen. ▶ Gerät wasserseitig entlüften. ▶ Temperatur am Vorlauffühler > 95 °C Wasserdurchfluss prüfen.
  • Seite 74 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche Fehlercode Ursache Beseitigung ▶ Heizung Vormischkammer fehlerhaft; Interner Heizung Vormischkammer prüfen. ▶ Fehler Spannungsversorgung kurzzeitig unterbre- chen. ▶ WCM-OW-CPU prüfen, ggf. austauschen. ▶ Zündung fehlerhaft Zündeinrichtung prüfen, ggf. austauschen. ▶ Verbundsteuerung fehlerhaft Verbrennung prüfen (s.

  • Seite 75: Betriebsprobleme

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 10 Fehlersuche 10.3.3 Betriebsprobleme Beobachtung Ursache Behebung ▶ Brenner geht nicht in Betrieb, trotz Brenner befindet sich in der Vorwärmphase abwarten. Wärmeanforderung Vorwärmphase (s. Kap. 3.2.5) ▶ Strömungswächter hat nicht Wärmeabnahme erhöhen. geschaltet (s. Kap. 3.2.4) ▶...

  • Seite 76: Ersatzteile

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile 11 Ersatzteile 1.33 1.30 1.32 1.31 1.29 1.29 1.28 1.29 1.28 1.27 1.26 1.25 1.24 1.24 1.22 1.23 1.21 1.20 1.19 1.18 1.21 1.18 1.16 1.03 1.07 1.08 1.09 1.10 1.02 1.11 1.06...
  • Seite 77 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Deckel komplett 481 015 02 13 2 1.02 Stopfen 6 mm 446 034 1.03 Lagerschraube 481 011 22 24 7 1.04 Klappe Kesselschaltfeld komplett 481 011 22 36 2 1.05...
  • Seite 78 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile 2.19 2.18 2.04 2.03 2.01 2.11 2.10 2.13 2.14 2.12 2.09 2.15 2.08 2.02 2.16 2.14 2.17 2.07 2.20 2.24 2.25 2.05 2.28 2.22 2.27 2.37 2.28 2.24 2.28 2.29 2.29 2.36 2.06...
  • Seite 79 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Isolierung Wärmezelle 461 011 30 48 7 2.02 Wärmetauscher 461 011 30 57 7 2.03 Absperrventil 3/8I x 3/8A 662 033 2.04 Schnellentlüfter G3/8 o. Absperrv. 662 032 2.05...
  • Seite 80 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile 3.25 3.24 3.23 3.22 3.20 3.18 3.21 3.16 3.12 3.19 3.14 3.09 3.13 3.17 3.15 3.13 3.08 3.11 3.10 3.07 3.06 3.05 3.02 3.04 3.03 3.01 80-92 83257601 • 1/2008-04 • Et...
  • Seite 81 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Gebläse-Brenner 461 011 30 19 7 3.02 Gebläse-Motor m. Steckerkabel 461 011 30 20 7 3.03 Zuluftfühler 461 011 30 33 7 3.04 Zündelektroden-Set 461 011 30 29 2 (mit Dichtung und Schrauben) 3.05...
  • Seite 82 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile 4.06 4.08 4.01 4.10 4.04 4.11 4.03 4.02 4.14 4.13 4.08 4.12 4.05 4.09 4.07 4.05 4.33 4.15 4.16 4.19 4.17 4.27 4.21 4.28 4.18 4.29 4.20 4.25 4.22 4.30 4.26 4.17 4.17...
  • Seite 83 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Bügel Dosierpumpe 461 011 30 56 7 4.02 Schraube M6 x 16 401 354 4.03 Scheibe A 6,4 430 400 4.04 Kabelbinder mit Niet 481 011 22 11 7 4.05...
  • Seite 84 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile 5.04 5.05 5.04 5.05 5.02 5.03 5.01 5.06 5.28 5.09 5.31 5.06 5.06 5.06 5.33 5.29 5.07 5.06 5.30 5.27 5.08 5.25 5.06 5.27 5.34 5.26 5.15 5.14 5.34 5.23 5.24 5.14 5.22...
  • Seite 85 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Ausdehnungsgefäß 481 015 40 01 7 5.02 Ausdehnungsgefäßhalter rechts 481 015 40 02 2 5.03 Ausdehnungsgefäßhalter links 481 015 40 03 2 5.04 Schraube M6 x 5 403 319 5.05...
  • Seite 86 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile 6.02 6.01 6.03 6.04 6.03 6.05 6.06 6.07 6.04 6.09 6.08 6.10 6.25 6.24 6.23 6.22 6.21 6.11 6.20 6.19 6.18 6.17 6.16 6.26 6.12 6.13 6.27 6.28 6.14 6.15 86-92 83257601 • 1/2008-04 • Et...
  • Seite 87 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Zündeinheit EBI 461 011 30 31 7 6.02 Schraube M5 x 45 402 229 6.03 Zündkabel mit Silikonschlauch 461 011 30 30 7 6.04 Tülle Zeitschaltuhr 481 011 22 17 7 6.05...

  • Seite 88: Technische Unterlagen

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 12 Technische Unterlagen 12 Technische Unterlagen 12.1 Kesselinterne Verdrahtung +5 V 0 ... 30 V NTC1 NTC1 NTC2 NTC2 NTC1 NTC1 NTC2 NTC2 n.c. Error out 24 V 1 Strömungswächter 2 Drehzahlgeregeltes Gebläse 3 Vorlauffühler 4 Abgasfühler...

  • Seite 89: Fühlerkennwerte

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 12 Technische Unterlagen 12.2 Fühlerkennwerte NTC 600 Ω NTC 5 kΩ NTC 12 kΩ WW-Auslauffühler Außenfühler Speicherfühler (B3) Vorlauffühler (QAC 31) Abgasfühler Pufferfühler Weichenfühler Ω Ω Ω °C °C °C 48180 82430 36250 63190...

  • Seite 90: Projektierung

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 13 Projektierung 13 Projektierung 13.1 Ausdehnungsgefäß und Anlagendruck Das Brennwertgerät verfügt über ein integriertes Ausdehnungsgefäß ▪ Nenninhalt 18 Liter ▪ Vordruck 0,75 bar ▶ Mit nachfolgender Tabelle Prüfen, ob ein zusätzliches Ausdehnungsgefäß installiert werden muss.

  • Seite 91: Stichwortverzeichnis

    Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 14 Stichwortverzeichnis Fehlercode ................73 Fehlerspeicher ..............69 Abgasfühler ..............11, 12 Frontverkleidung ..............18 Abgasführung ..............24 Frostschutz ................44 Abgasgeruch ................. 8 Fühlerkennwert ..............89 Abgasmassenstrom ............15 Füllwassermenge ..............19 Abgasmessung ............ 50, 51, 53 Abgasrohr ................10 Abgassystem ...............52 Abgastemperatur ..............15...
  • Seite 92 Montage- und Betriebsanleitung Öl-Brennwertgerät WTC-OW 15-A 14 Stichwortverzeichnis O2-Gehalt ............15, 50, 51, 53 Wandaufhängung ...............17 Wärmetauscher ............10, 65 Warmwasserbetrieb ............40 Ö Warmwasserfrostschutz ...........44 Ölanschluss ................9 Warncode ................71 Öldosierpumpe ..............9 Warnung ................68 Öldruckregler ................. 9 Wartung ................55 Ölentlüftung ................
  • Seite 93 83257601 • 1/2008-04 • Et...
