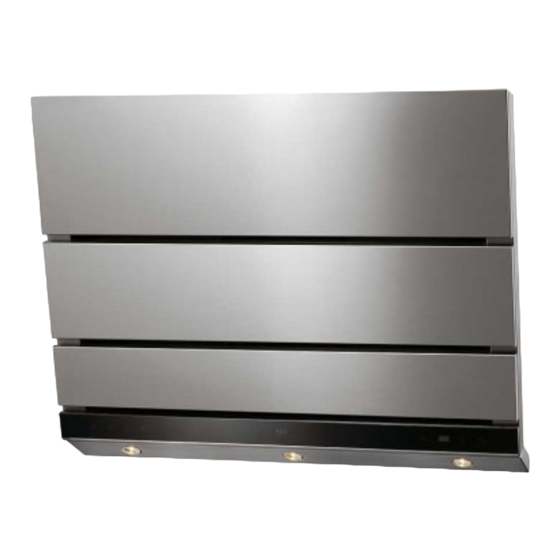

- Seite 1 DD 8696 Benutzerinformation Dunstabzugshaube Gebruiksaanwijzing Afzuigkap Notice d'utilisation Hotte User manual Cooker Hood...
-
Seite 2: Entsorgung
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags 8.00 bis 20.00 Uhr AEG DIRECT • samstags 10.00 bis 14.00 Uhr. INFO SERVICES 0180 - 555 45 Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ................. 4 Allgemeines ..................6 Abluftbetrieb ..................6 Umluftbetrieb ..................6 Bedienung der Dunstabzugshaube ..........7 Wartung und Pflege ................. 9 Metallfettfilter ..................9 Frontabdeckungen entfernen ............. 9 Öffnen der Metallfettfilter ..............10 Aktivkohlefilter .................. 11 Austausch der Lampe(n) ..............12 Reinigung .................. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden. Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop- Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen. - Seite 5 • In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. • Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).
-
Seite 6: Allgemeines
Allgemeines • Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. • Bei einigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube kann sofort in Umluftbetrieb verwendet werden. Um die Haube in Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu entfernen. -
Seite 7: Bedienung Der Dunstabzugshaube
Bedienung der Dunstabzugshaube • Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. •... -
Seite 8: Kontrollvorrichtung Für Fett- Und Aktivkohlefilter
8 - Timer: Bei allen Lüfterstufen lässt sich eine bestimmte Zeit einstellen (der Punkt b blinkt), nach deren Ablauf sich die Haube abschaltet: Die Zeitschaltung ist wie folgt eingeteilt:1. Leistungsstufe 20 Minuten 2. Leistungsstufe 15 Minuten 3. Leistungsstufe 10 Minuten P. -
Seite 9: Wartung Und Pflege
Wartung und Pflege • Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden. Metallfettfilter • Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. -
Seite 10: Öffnen Der Metallfettfilter
Öffnen der Metallfettfilter Die Verriegelung des Fettfilters zuerst nach unten drücken und dann nach außen ziehen.Bild 5. Verriegelung Bild 5 Handreinigung Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. -
Seite 11: Aktivkohlefilter
Aktivkohlefilter • Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. • Dazu wird der Original-Aktivkohlefilter (siehe Sonderzubehör) benötigt. • Reinigung/Austausch des Aktivkohlefilters Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. -
Seite 12: Austausch Der Lampe(N)
Achtung • Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! • Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. -
Seite 13: Kundendienst
Kundendienst Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis). Folgende Daten beim Anruf angeben: 1. Modellbezeichnung 2. E-Nr. 3. F-Nr. Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. -
Seite 14: Technische Daten
Technische Daten Maße (in cm.): Höhe Breite 89,8 Tiefe 30,4 Gesamtanschlußwerte: 275 W Lüftermotor: 175 W Beleuchtung: 5 x 20W (60° Ø50 12V GU5.3) Länge des Netzkabels: 150 cm Elektroanschluß: 220-240 V Zubehör/Montagematerial 1 Reduzierstutzen Ø 150-125 mm 2 Abluftstutzen Ø 150 mm (hoch und flach) 1 Tüte mit der Dokumentation und dem Material zur Befestigung Elektroanschluß... -
Seite 15: Montage
Montage - Bild 8-9-10 Vor Beginn der Installation sicherstellen, dass das Gerät nicht an das Stromnetz angeschlossen ist. Die Haube ist mit Halogenlampen ausgestattet, oben und unten. Auf einen ausreichenden Abstand zwischen der Haube und den Küchenmöbeln achten, um eine Überhitzung der Lampen und der Schrankwände zu vermeiden. - Seite 16 • Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1); dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten Linie sowie die Schablonenunterkante 300 mm über dem Kochfeld liegt (2). • Zwei Löcher Ø 8 mm bohren und die Montageschiene mit Mauerdübeln und zwei Schrauben fixieren (3).
- Seite 17 • Den Elektroanschluss vorbereiten (10), die Haube jedoch noch nicht ans Netz anschließen. • Wenn die Haube im Abluftbetrieb verwendet werden soll, an der Abluftöffnung einen der beiden mitgelieferten Flansche anbringen (11 - Abluftbetrieb). Hinweis! Der hohe Flansch wird verwendet, wenn ein Teleskopkamin angebracht werden soll (zu bestellen - siehe Sonderzubehör), in allen anderen Fällen wird der niedrige Flansch verwendet.
-
Seite 18: Afvalverwerking
Geef het door aan een eventuele volgende eigenaar van het apparaat. • Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk “Klantenservice”. Afvalverwerking Verpakkingsmateriaal verwijderen •... - Seite 19 Inhoud Veiligheidsaanwijzingen ..............20 Algemeen ..................22 Gebruik als afzuigkap ............... 22 Gebruik als recirculatiekap ............... 22 Bediening van de afzuigkap ............23 Onderhoud ..................24 Metalen vetfilters ................24 Verwijderen van de frontplaten ............24 Demonteren van de metalen vetfilters ..........26 Koolfilter ...................
-
Seite 20: Veiligheidsaanwijzingen
Veiligheidsaanwijzingen • De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben. Als een kleinere afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verlooopstuk 150/ 125 mm worden gebruikt. •... - Seite 21 ieder geval hetgeen in deze handleiding is aangegeven in acht). • Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. • Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
-
Seite 22: Algemeen
Algemeen • Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt. • Bij sommige modellen wordt het koolfilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het koolfilter te verwijderen. -
Seite 23: Bediening Van De Afzuigkap
Bediening van de afzuigkap • De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan. •... -
Seite 24: Controle-Inrichting Voor Vet- En Koolfilters
8 - Timer: bij alle standen kan een bepaalde tijd worden ingesteld (punt b knippert), na afloop waarvan de kap wordt uitgeschakeld: De tijdschakeling is als volgt ingedeeld: stand 1: 20 minuten stand 2: 15 minuten stand 3: 10 minuten stand P: 5 minuten Op de display verschijnt de resterende werkingstijd, aan het einde klinkt een signaal. -
Seite 25: Metalen Vetfilters
Onderhoud • Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken. Metalen vetfilters • De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. -
Seite 26: Demonteren Van De Metalen Vetfilters
Demonteren van de metalen vetfilters • Schuif de vergrendeling van de metalen vetfilters eerst naar beneden en trek de cassette dan naar buiten. Afb. 5. vergrendeling afb. 5 Reinigen met de hand Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. -
Seite 27: Koolfilter
6 vetfilter • Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat. • Het koolfilter kunt u bestellen bij de service-afdeling van AEG. -
Seite 28: Vervangen Van De Lamp(En)
Attentie • Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! • De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. -
Seite 29: Klantenservice
Klantenservice Geef in geval van storing onze service-afdeling onderstaande gegevens door: 1. modelaanduiding 2. E-nummer 3. F-nummer Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters. Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden. -
Seite 30: Technische Gegevens
Technische gegevens Afmetingen (in cm): Hoogte Breedte 89,8 Diepte 30,4 Totale aansluitwaarde: 275 W Ventilatormotor: 175 W Verlichting: 5 x 20W (60° Ø50 12V GU5.3) Lengte van het aansluitsnoer: 150 cm Elektrische aansluiting: 220-240 V Toebehoren/Montagemateriaal 1 verloopstuk Ø 150-125 mm 2 afvoerstukken Ø... -
Seite 31: Montage
Montage - afb. 8-9-10 Vóór de installatie controleer of het apparaat van het elektriciteitsnet ontkoppeld is. De kap is voorzien van halogeenlampen; laat aan de bovenkant en aan de onderkant, tussen de kap en de keukenmeubels, voldoende ruimte over om oververhitting van de lampen en van de meubelvlakken te voorkomen. - Seite 32 • De middellijn op de wand aangeven (1). Dan het montagesjabloon zo plaatsen dat de middellijn op het sjabloon overeenkomt met die op de wand resp. dat de onderkant van het sjabloon 300 mm boven de kookplaat ligt (2). • Twee gaten Ø 8 mm boren en de montagebeugel met pluggen en twee schroeven vastzetten (3).
- Seite 33 • De elektrische aansluiting voorbereiden (10), de kap echter nog niet aan het stroomnet aansluiten. • Als de kap als afzuigkap wordt gebruikt, aan de afvoeropening een van beide meegeleverde flenzen aanbrengen (11 - afzuigkap). Attentie! De hoge flens wordt gebruikt als een telescoopschouw moet worden aangebracht (zie “Extra leverbare accessoires”), in alle andere gevallen wordt de lage flens gebruikt.
-
Seite 34: Mise Au Rebut
Chère cliente, cher client, Veuillez lire attentivement cette notice d’utilisation et notamment le chapitre « Sécurité » que vous trouverez dans les premières pages. Conservez cette notice d’utilisation pour pouvoir la consulter ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de l’appareil. Mise au rebut Mettre au rebut les matériaux d'emballage •... - Seite 35 Sommaire Consignes de sécurité ..............36 Généralités ..................38 Version évacuation extérieure ............38 Version recyclage ................38 Utilisation de la hotte ..............39 Entretien ..................41 Filtre à graisse métallique ..............41 Enlever les cloisons frontale .............. 41 Ouverture du filtre à graisse métallique ..........42 Filtre à...
-
Seite 36: Consignes De Sécurité
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur. Consignes de sécurité • Le tuyau d’évacuation doit présenter un diamètre de 150 mm en version évacuation. Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/125 mm. - Seite 37 • La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). • La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie.
-
Seite 38: Généralités
Généralités • La hotte est livrée en version évacuation mais peut, grâce à l’emploi d’un filtre à charbon actif (en option), être utilisée en version recyclage. • Pour certains modèles, le filtre est fourni avec le matériel et par conséquent la hotte peut être immédiatement utilisée en version filtrante ;... -
Seite 39: Utilisation De La Hotte
Utilisation de la hotte • La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’éliminer toutes les odeurs. - Seite 40 8 - Temporisateur: temporise toutes les vitesses (le petit point “b” clignote), et ensuite la hotte s’éteint: La temporisation se divise comme suit: 1^ vitesse 20 minutes 2^ vitesse 15 minutes 3^ vitesse 10 minutes P vitesse 5 minutes Sur l’afficheur apparaît le temps de fonctionnement qui reste et à la fin le système émet un signal sonore.
-
Seite 41: Entretien
Entretien Veillez a débrancher la hotte du réseau electrique avant toute intervention sur celle- ci. Filtre à graisse métallique • Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu’en version recyclage. -
Seite 42: Ouverture Du Filtre À Graisse Métallique
Ouverture du filtre à graisse métallique • Poussez vers le bas le dispositif d’arrêt du filtre à graisse métallique puis retirez-le. Fig. 5. dispositif d’arrêt Fig. 5 Nettoyage à la main • Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l’eau chaude avec un détergent doux puis rincez à... -
Seite 43: Filtre À Charbon
Filtre à charbon • Le filtre à charbon est utilisé lorsque la hotte est utilisée en version recyclage. • Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir Accessoires). • Nettoyage/remplacement du filtre à charbon A la différence d’autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé... -
Seite 44: Remplacement De L´ampoule D'éclairage
Attention • Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. • La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à... -
Seite 45: Service Après-Vente
Service Après-vente Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente). Lors de l’appel, préciser : 1. La désignation du modèle 2. La référence 3. -
Seite 46: Caractéristiques Techniques
Caractéristiques techniques Dimensions (en cm): Hauteur: Largeur: 89,8 Profondeur: 30,4 Puissance nominale totale: 275 W Puissance moteur : 175 W Eclairage: 5 x 20W (60° Ø50 12V GU5.3) Longueur du câble 150 cm d’alimentation: Branchement électrique: 220-240 V Accessoires/Matériel de montage 1 manchon de réduction Ø... -
Seite 47: Branchement Électrique
Branchement électrique Consignes de sécurité pour l’électricien La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. -
Seite 48: Montage
Montage - Fig. 8-9-10 Avant d’effectuer l’installation, assurez-vous que l’appareil n’est pas raccordé à l’installation électrique. La hotte est fournie avec des lampes halogènes, en haut et en bas; prévoir un espace suffisant entre la hotte et les meubles de la cuisine afin d’éviter un réchauffement des lampes et des panneaux des meubles. - Seite 49 • Marquer l’axe central sur la paroi, afin de faciliter la procédure de montage (1), puis positionner le gabarit de façon à ce que sa ligne centrale corresponde à l’axe précédemment marqué sur la paroi et que le côté inférieur du gabarit corresponde au côté inférieur de la hotte montée (2).
- Seite 50 • Préparer les connexions électriques (10), sans brancher la hotte à l’installation électrique générale du logement. • Dans le cas où l’on a choisit la hotte en version aspirante, appliquer à l’ouverture d’évacuation une des deux brides fournies avec le matériel (11 -Aspirante).
- Seite 51 Contents Safety warnings ................52 Description of the Appliance ............54 Extraction mode ................54 Recirculation mode ................54 Control Panel .................. 55 Maintenance and Care ..............57 Cleaning the hood ................57 Metal grease filter ................58 Removing the front panels ..............58 Removing the metal grease filter ............
-
Seite 52: Safety Warnings
Safety warnings • When used as an extractor unit, the hood must be fitted with a 150mm diameter hose. • Should there already be a pipe of diameter 125 or 120 mm that ducts to the outside through the walls, it is possible to use the 150/125- 120 mm reduction flange provided. - Seite 53 • Failure to follow the instructions as concerns hood and filter cleaning will lead to the risk of fires. • Do not use or leave the hood without the lamp correctly mounted because of the possible risk of electric shocks. •...
-
Seite 54: Description Of The Appliance
Description of the Appliance • The cooker hood is designed to extract unpleasant odours from the kitchen, it will not extract steam. • The hood is supplied as an extractor unit and can also be used with a recirculation mode by fitting a charcoal filter. •... -
Seite 55: Control Panel
Control Panel • Best results are obtained by using a low speed for normal conditions and a high speed when odours are more concentrated. Turn the hood on a few minutes before you start cooking. The hood should be left on after cooking for about 15 minutes or until all the odours have disappeared. -
Seite 56: Grease And Charcoal Filter Maintenance Indicator
8 - Self-Timer: times all the speed levels (the point “b” is flashing), and then the cooker hood switches off: speed level 20 minutes The self-timer is set as follows: speed level 15 minutes speed level 10 minutes P speed level 5 minutes The display shows the remaining operation time, at the end of the time an acoustic signal is heard. -
Seite 57: Maintenance And Care
Maintenance and Care • Before performing any maintenance operation, isolate the hood from the electrical supply by switching off at the connector and removing the connector fuse. Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket. Cleaning the hood •... -
Seite 58: Metal Grease Filter
Metal grease filter • The purpose of the grease filters is to absorb grease particles which form during cooking and it must always be used, either in the external extraction or internal re-circulation function. Attention: the metal grease filters must be removed and washed, either by hand or in the dishwasher, every four weeks. - Seite 59 Hand washing Soak grease filters for about one hour in hot water with a grease- loosening cleaner, then rinse off thoroughly with hot water. Repeat the process if necessary. Refit the grease filters when they are dry. Dishwasher Place grease filters in the dishwasher. Select most powerful washing programme and highest temperature, at least 65°C.
-
Seite 60: Charcoal Filter
Charcoal filter • The charcoal filter should only be used if you want to use the hood in recirculation mode. • To do this you will need an original charcoal filter (available from your local Service Force Centre). • Cleaning/replacing the charcoal filter Unlike other charcoal filters, the LONGLIFE charcoal filter can be cleaned and reactivated. -
Seite 61: Changing The Light Bulb
Warning • Failure to observe the instructions on cleaning the unit and changing the filters will cause a fire hazard. You are therefore strongly recommended to follow these instructions. • The manufacturer declines all responsibility for any damage to the motor or any fire damage linked to inappropriate maintenance or failure to observe the above safety recommendations. -
Seite 62: Technical Assistance Service
Technical assistance service (not for UK) You are welcome to telephone our technical assistance service (see list of technical assistance centres) whenever you need information or in the unlikely event of a fault. For service in Australia call 1300 650 020. When calling, please be ready to specify: The model code number The serial number (E-Nr.) -
Seite 63: Technical Specifications
CUSTOMER CARE DEPARTMENT For general enquiries concerning your AEG appliance or for further information on AEG products, please contact our Customer Care Department by letter or telephone at the address below or visit our website at www.aeg.co.uk Customer Services Department... -
Seite 64: What To Do If
What to do if If your appliance fails to work properly please carry out the following checks. Symptom Solution The cooker hood Check that: The hood is connected to will not start... the electricity supply. Check that a fan speed has been selected The cooker hood Check that: The fan speed is set... -
Seite 65: Special Accessories
Special accessories Charcoal Filter Type 31 Remote control RM 6940 Inox Telescopic chimney K 8004 M (for extraction mode only) Aluminium Telescopic chimney K 8004 A (for extraction mode only) Electrical connection (not for UK) Safety warnings for the electrician The mains power supply must correspond to the rating indicated on the plate situated inside the hood. -
Seite 66: Wall Mounting
Wall mounting - Fig. 8-9-10 Make sure that the cooker hood is disconnected from the power supply before carrying out the installation. The hood is supplied with halogen bulbs, above and below. Foresee sufficient space between the hood and the kitchen furniture in order to avoid the bulbs and the furniture panels overheating. - Seite 67 • Mark the wall with a centre line, this will aid mounting procedure (1), position the template so that the mid line printed on the template matches with the centre line previously marked, the lower side of the template corresponds to the lower side of the hood once mounted (2).
- Seite 68 • Make electrical connection (10), but leave the hood disconnected from the home mains circuit. • In the case that it is decided to use the cooker hood in the mains circuit, then place one of the two flanges provided in the exit hole (11 –...
