Electrolux ERN16510 Benutzerinformation Seite 49

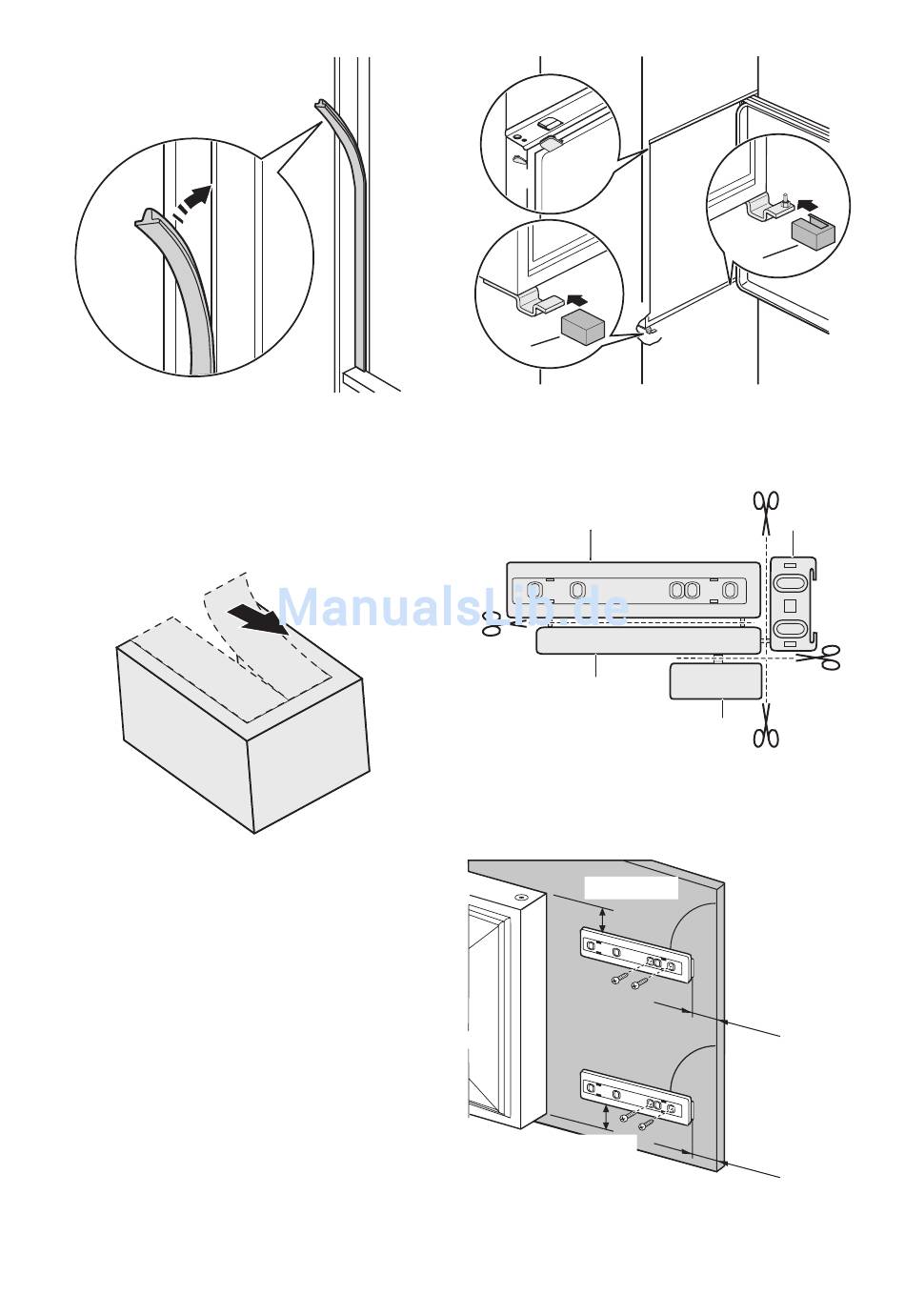

5. Entfernen Sie das korrekte Teil von der
Scharnierabdeckung (E). Vergessen Sie
nicht, Teil DX im Fall des rechten Schar-
niers oder Teil SX im entgegengesetzten
Fall abzunehmen.
6. Montieren Sie die Abdeckungen (C, D) in
den Öffnungen der oberen Anschlagleis-
te.
Bringen Sie die Scharnierabdeckungen
(E) am Scharnier an.
C
D
E
7. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd).
Ha
Hc
8. Montieren Sie Teil (Ha) an der Innenseite
der Tür des Küchenmöbels.
ca. 50 mm
ca. 50 mm
9. Drücken Sie Teil (Hc) auf Teil (Ha).
electrolux 49
E
Hb
Hd
90°
21 mm
90°
21 mm
