Montage des Steuergerätes
Wandbefestigung
Das Steuergerät darf nur außerhalb der Kabine
montiert werden. Als Montageort wählen Sie
zweckmäßigerweise die Kabinenaußenwand,
an der innen die IR-Strahler befestigt sind. Sind
bereits Leerrohre für die elektrischen Installa-
tionen vorhanden, ist die Position des Steuer-
gerätes durch diese vorbestimmt. Zur Montage
verfahren Sie bitte nach folgender Anweisung:

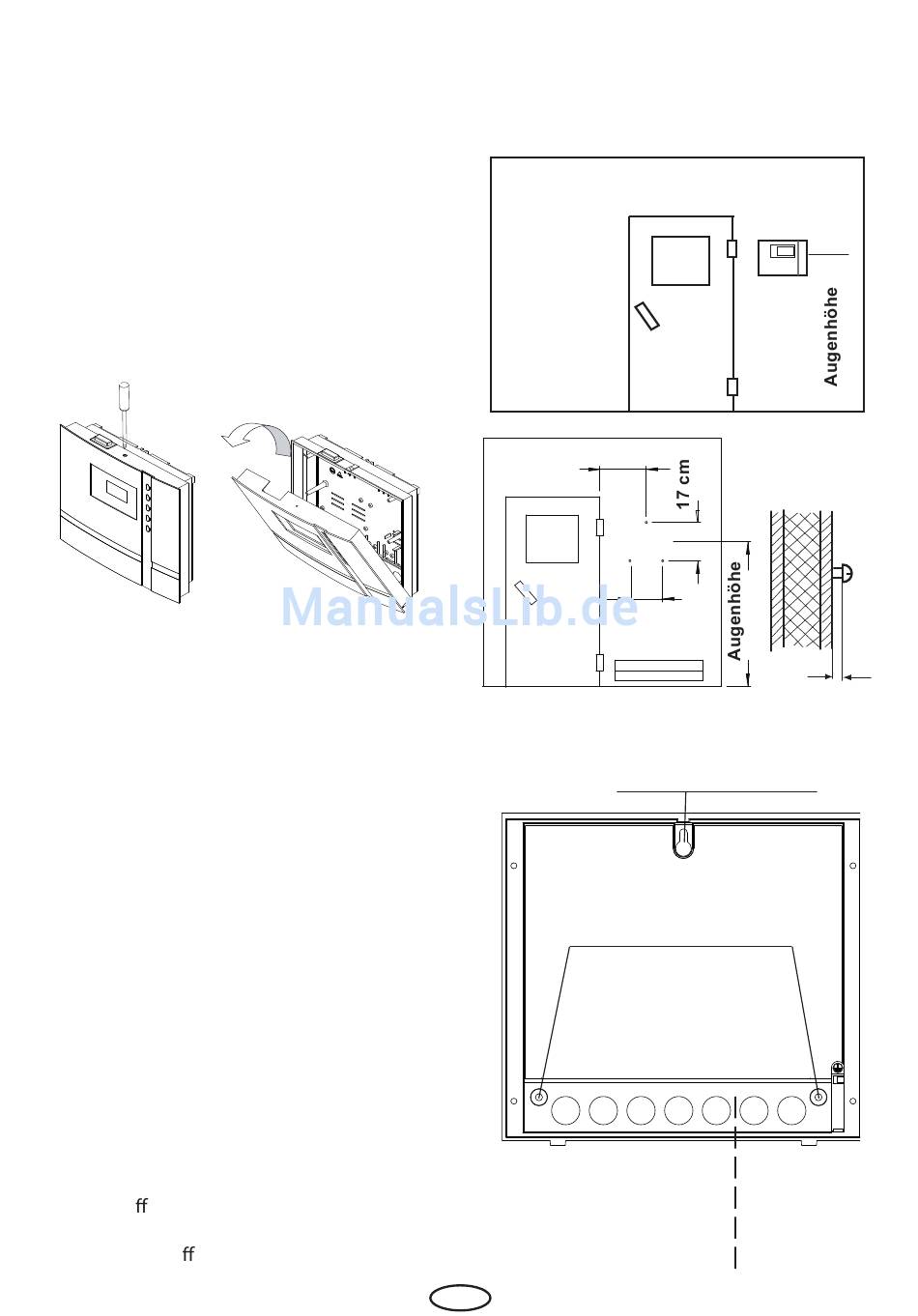

Nehmen Sie die Abdeckung des Steuergerätes
ab. Dazu lösen Sie die Schraube an der Obersei-
te des Gehäuses und ziehen Sie das Gehäuse-
Oberteil durch Schwenken nach unten ab (Abb.
1).
Wandaufbau
1. Die Bohrungen Ø 3 mm für die mitgeliefer-
ten Holzschrauben 4 x 20 mm werden ent-
sprechend den in Abb. 3 + 3.1 angegebenen
Maßen angebracht.
2. In das obere mittlere Loch drehen Sie eine
der Holzschrauben. An dieser Schraube wird
das Steuergerät eingehängt. Lassen Sie zu
diesem Zweck die Schraube ca. 3 mm he-
rausstehen (Abb. 3.2).
3. Das Steuergerät in die 3 mm herausstehende
Schraube in das obere Befestigungsloch ein-
hängen.
Setzen Sie die mitgelieferten Gummitüllen
in die Ö nungen an der Gehäuserückwand
ein und führen Sie dann die Anschlusskabel
durch diese Ö nungen.
8
Schrauben Sie das Gehäuseunterteil in den
beiden unteren Bohrungen fest an die Kabi-
nenwand. Abb. 4
Abb. 1
Durchführungen für:
Netzzuleitung
IR-Zuleitung
Lampe
D
ca. 34 cm
17,7 cm
Abb. 3.1
oberes Befestigungsloch
Befestigungslöcher
Abb. 3
3
Abb. 3.2
Durchführung
für Fühler-
leitungen
Abb. 4
