Anschluss der Fühlerleitungen
Die Fühler- und Netzleitungen sollten nicht
zusammen verlegt oder durch eine gemein-
same Durchführung geführt werden. Eine
gemeinsame Verlegung kann zu Störungen
der Elektronik führen, z.B. einem „Flattern"
der Schaltschütze. Wenn eine gemeinsame
Verlegung notwendig, oder die Leitung län-
ger als 3m ist, muss eine abgeschirmte Füh-
lerleitung (4 x 0,5 mm²) verwendet werden.
Hierbei muss die Abschirmung im Steuerge-
rät an Masse angeschlossen werden.
Beachten Sie bitte, dass sich nachfolgende
Maßangaben auf die Werte beziehen, die bei
der Geräteprüfung nach EN 60335-2-53 vor-
gegeben wurden. Grundsätzlich muss der
Ofenfühler an der Stelle montiert werden,
an der die höchsten Temperaturen erwartet
werden. Einen Überblick über den Montage-

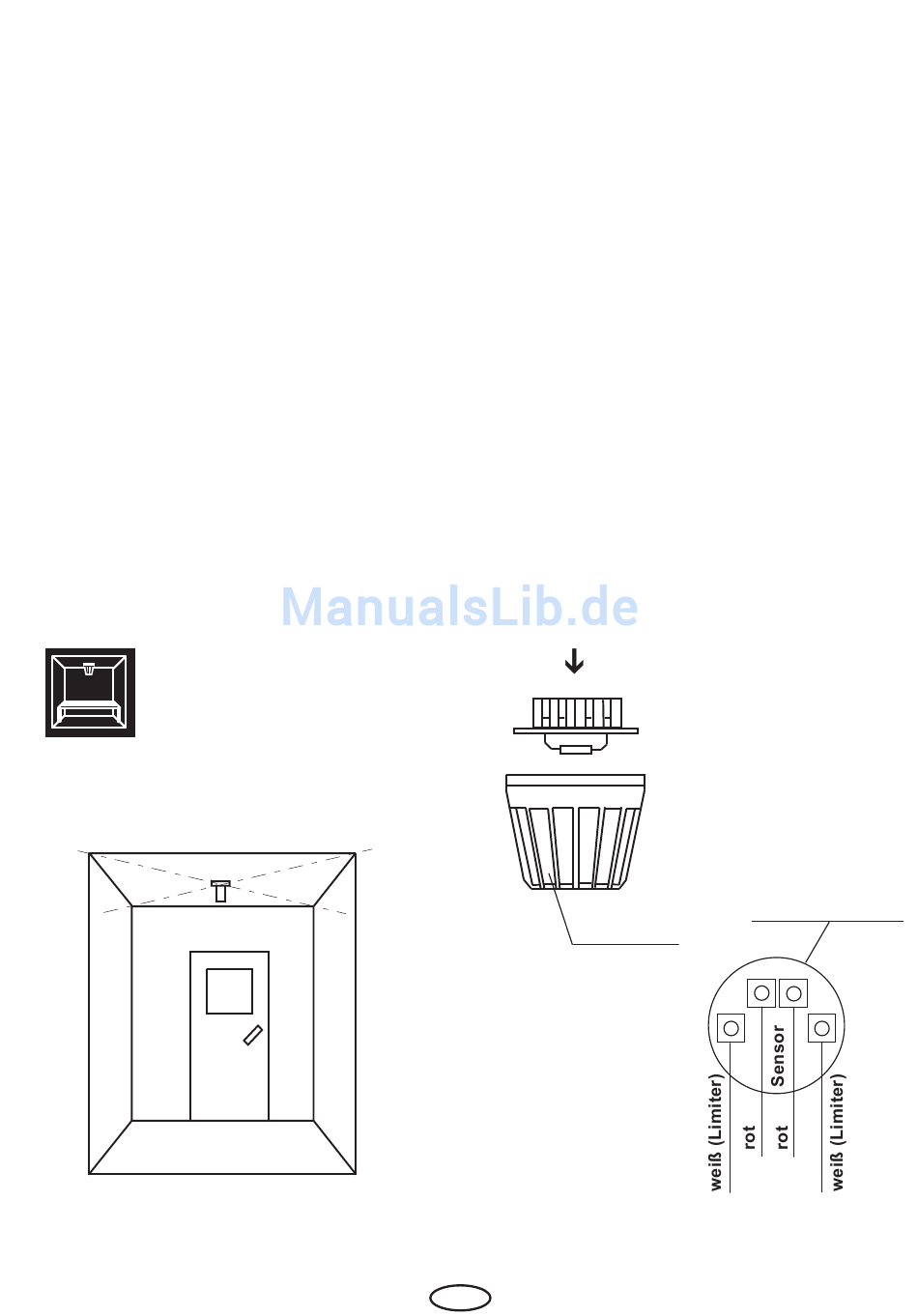

ort des Fühlers geben Ihnen die Abb. 7.
Montage des
fühlers
1. Der Temperaturfühler wird mittig an der
Kabinendecke montiert.
10
2. Bohren Sie dafür ein Loch für die Kabel-
3. Führen Sie die Fühlerkabel durch das ge-
4. Die Leitungen für den Temperaturfühler
5. Führen Sie die Fühlerleitungen zum
Temperatur-
Abb. 7
D
durchführung, vorzugsweise in die Mitte
eines Profi lbrettes.
bohrte Loch und schließen Sie die Fühler-
leitung gemäß Abb. 8 an.
(rot) gemäß Abb. 9 an der Fühlerplatine
anklemmen: Die Fühlerplatine anschlie-
ßend in das Gehäuse einrasten.
Steuergerät und führen sie durch die
rechte Kabeleinführung in das Gerät.
Verlegen Sie die Fühlerleitungen innerhalb
des Steuergerätes wie in Abb. 10 gezeigt.
Schließen sie die Fühlerleitungen gemäß
Abb. 11 an. Hierzu wird der Stecker X2
von der Platine abgezogen und nach dem
Anschließen wieder eingesteckt.
Gehäuse
Abb. 9
Abb. 8
Fühlerplatine
