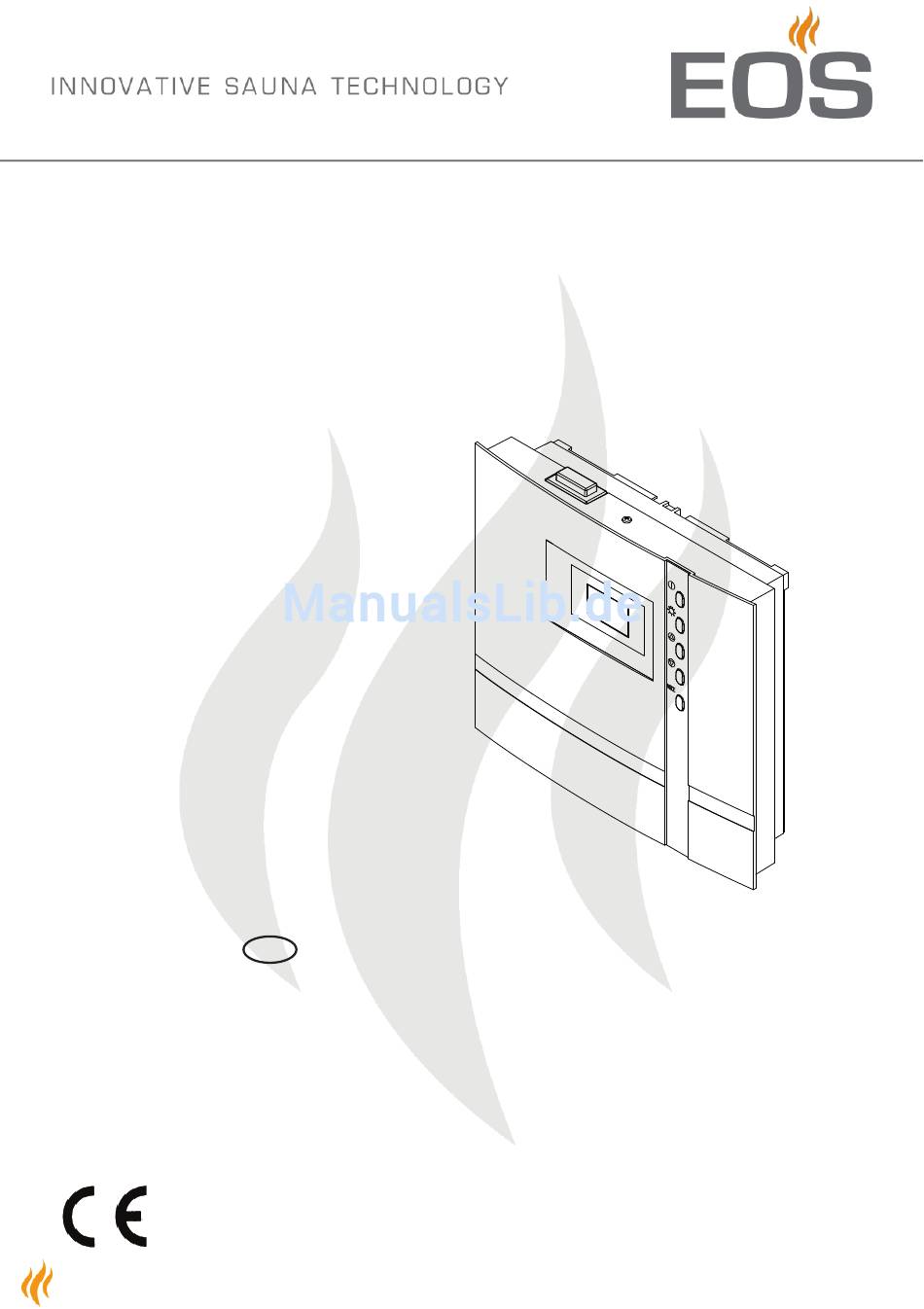

- Seite 1 ECON I1 IR-Steuerung Montage- und Gebrauchsanweisung Made in Germany IP x4 Druck Nr. 29344590de/ - 13.14...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Lieferumfang ......................4 Technische Daten ....................4 Allgemeine Hinweise ....................5 Allgemeine Sicherheitsbestimmungen ..............6 Montage des Steuergerätes ..................7 Montage auf der Wand ..................7 Montage in der Wand ..................8 Anschluss der Fühlerleitungen ................9 Montage des Temperaturfühlers ................9 Elektroanschluss ....................11 Installation der IR-Strahler .................11 Installation der Kabinenleuchte .................11 Installationsschema ...................12 Klemmenanordnung auf der Platine ..............12... - Seite 3 Individuelle Einstellungen ..................22 Kabinentemperatur ..................22 Auto-Stop ......................24 Life - Guard ....................26 Gerätesicherungen ....................27 Fehlermeldungen ....................28 Der Geräteschalter (Switch-off) ................29 Service Adresse .....................30 Recycling .......................30 Gewährleistung ......................30 Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! ......31...
-
Seite 4: Lieferumfang
Lieferumfang (Änderungen vorbehalten) Zum Lieferumfang des Steuergerätes gehört: 1. Fühlerplatine mit Übertemperatursicherung, KTY-Fühler mit Fühlergehäuse, zwei Stück Befestigungsschrauben 3 x 25 mm und Fühlerkabel ca. 2,0 m lang. 2. Plastikbeutel mit drei Befestigungsschrauben 4 x 20 mm. 3. Ersatz-Übertemperatursicherung Technische Daten Nennspannung: 400 V 3 N 50 Hz AC Schaltleistung:... -
Seite 5: Allgemeine Hinweise
Sehr geehrter Kunde, mit diesem IR-Steuergerät haben Sie ein hochwertiges elektronisches Gerät erworben, welches nach den neuesten Normen- und Gü- terichtlinien entwickelt und gefertigt wurde. Lesen Sie die Anweisungen in dieser Anleitung sorgfältig durch, damit Sie schnell und einfach mit dem Gerät vertraut werden. Allgemeine Hinweise Das IR-Steuergerät ist serienmäßig für eine Spannung von 230 V 50 Hz vorgesehen und ist... -
Seite 6: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen Dieses Gerät kann von Kindern ab 8 Jah- nur von einem Fachmann entfernt wer- • ren und darüber sowie von Personen mit den. verringerten physischen, sensorischen Beachten Sie unbedingt die in der Mon- • oder mentalen Fähigkeiten oder Mangel tageanleitung angegebenen Maßanga- an Erfahrung und Wissen benutzt werden, ben, insbesondere bei der Montage des... - Seite 7 chentimer o.ä.) bieten, ist ggf. ein Schutz vor Einschaltung mit bedecktem Heizgerät Achtung! erforderlich. Sehr geehrter Kunde, nach den gültigen Vorschriften ist der elektrische Anschluss der Strahler sowie der Steuerung nur durch einen Fachmann eines autorisier- ten Elektrofachbetriebes zulässig. Wir weisen Sie daher bereits jetzt darauf hin, dass im Falle eines Garantieanspru- ches eine Kopie der Rechnung des aus- führenden Elektrofachbetriebes vorzule-...
-
Seite 8: Montage Des Steuergerätes
Schrauben Sie das Gehäuseunterteil in den Montage des Steuergerätes beiden unteren Bohrungen fest an die Kabi- Wandbefestigung nenwand. Abb. 4 Das Steuergerät darf nur außerhalb der Kabine montiert werden. Als Montageort wählen Sie zweckmäßigerweise die Kabinenaußenwand, an der innen die IR-Strahler befestigt sind. Sind bereits Leerrohre für die elektrischen Installa- tionen vorhanden, ist die Position des Steuer- gerätes durch diese vorbestimmt. - Seite 9 Wandeinbau 1. Erstellen Sie einen min. 3,5 cm tiefen Wand- ausschnitt gemäß den Abmessungen in Abb.5. Abb.5 Setzen Sie die mitgelieferten Gummitüllen in die Ö nungen an der Gehäuserückwand ein und führen Sie dann die Anschlusskabel durch diese Ö nungen. Platzieren Sie die Steuerung in der Wandö...
-
Seite 10: Anschluss Der Fühlerleitungen
Anschluss der Fühlerleitungen 2. Bohren Sie dafür ein Loch für die Kabel- durchführung, vorzugsweise in die Mitte Die Fühler- und Netzleitungen sollten nicht eines Profi lbrettes. zusammen verlegt oder durch eine gemein- 3. Führen Sie die Fühlerkabel durch das ge- same Durchführung geführt werden. - Seite 11 Bohrung Kabinendecke Fühlergehäuse auf Mitte Profi lbrett Limiter Sensor Fühlerleitungen Abb. 10 Achtung! Ein Verwechseln von 142°C Leitungen am Stecker X2 kann zum Durchbrennen der Siche- rung F2 führen (Austausch siehe Fehlermeldungen). Limiter weiß / white Abb. 11 Sensor rot / red 6.
-
Seite 12: Elektroanschluss
Elektroanschluss Installation der IR-Strahler Der elektrische Anschluss darf nur von einem zugelassenen Elektroinstallateur unter Beachtung der Richtlinien des ört- lichen Energieversorgungsunternehmens • Die Infrarotstrahler nach Montageanlei- und des VDE durchgeführt werden. tung montieren. Grundsätzlich darf nur ein fester Anschluss an •... -
Seite 13: Installationsschema
Installationsschema ECON 400 V 3 N AC 50 Hz Klemmenanordnung auf der Platine auf der Platinen- unterseite... -
Seite 14: Anschluss Ir-Strahler
Anschluss IR-Strahler ECON L1 L2 L3 max. 100 W 400 V 3 N AC 50 Hz Wenn Sie dieses Gerät einphasig verwen- den wollen, muss die Stromversorgung an dem Anschluss und die Last an den Aus- gang angeschlossen werden. -
Seite 15: Bedienung
Bedienung Nachdem die Anlage mit allen Komponenten montiert ist und alle Abdeckungen befestigt sind, können Sie Ihre IR-Anlage in Betrieb nehmen. Auf den folgenden Seiten zeigen wir Ihnen die Möglichkeiten, die Ihnen die Steuerung bietet. Allgemeines Die Benutzeroberfl äche MODE Bedientasten = Anlage Ein - Aus = Kabinenbeleuchtung... -
Seite 16: Grundanzeige Stand By
Grundanzeige Stand by wird angezeigt, wenn sich die Anlage im 12:00 Stand by - Betrieb befi ndet. Temperatur Zu dieser Anzeige erfolgt auch der Rück- 30° C sprung aus anderen Menüpunkten, wenn > 15 Sek. keine Aktivität durchgeführt wurde. Grundanzeige im Betrieb wird angezeigt, wenn sich die Anlage im Betrieb befi... -
Seite 17: Kabinenbeleuchtung
Parameter, die auf dem Display dunkel hin- terlegt sind, können angepasst werden Temperatur Werte, die auf dem Display blinken können 30 ° C geändert werden und, werden in dieser An- weisung, wie neben stehend gezeigt, darge- stellt. Um in die einzelnen Werte den jeweiligen 12:00 Wünschen anzupassen, muss. -
Seite 18: Erstinbetriebnahme
Erstinbetriebnahme 12:00 12:00 Life - Guard 12:00 12:00 Life - Guard > 3 Sek MODE 12:00 Tageszeit > 3 Sek MODE 0 : 00 0 : 00 12:00 Tageszeit 12 : 30 12:00 Tageszeit 12 : 00 MODE 12:00 Tageszeit 12 : 00 12:00 Tageszeit... -
Seite 19: Ändern Der Sprache
Ändern der Sprache Ändern der Uhrzeit 12:00 12:00 Temperatur Temperature 30° C 30° C & & MODE MODE 12:00 12:00 Tageszeit Time of day 12 : 30 12 : 30 MODE 12:00 12:00 Tageszeit 12 : 30 MODE 12:00 12:00 Tageszeit 15 : 30 MODE... -
Seite 20: Aktivieren Des Life - Guard´s
Aktivieren des Life - Guard´s 12:00 Life - Guard ist eine festlegbare, relativ kur- Tageszeit ze Zeit, z.B. 20 Min., nach der die IR-Anlage, 15 : 45 bis auf die Kabinenbeleuchtung abgeschal- tet wird. Nach Ablauf dieser Zeit kann die Anlage durch drücken der -Taste erneut MODE... -
Seite 21: Aktivieren/ Deaktivieren Der Kindersicherung
Aktivieren/ Deaktivieren der Kinder- Einschalten der IR-Anlage sicherung Ist die Kindersicherung aktiviert (das Schlüs- 12:00 selsymbol ist im oberen Teil der Anzeige Temperatur sichtbar), lässt sich nur noch die Kabinen- 30° C beleuchtung schalten. Alle anderen Tasten sind ohne Funktion. Die Aktivierung/ Deakti- vierung der Kindersicherung kann sowohl im >... -
Seite 22: Einschalten Der Ir-Anlage Mit Life - Guard
Einschalten der IR-Anlage mit Life - Guard 12:00 Temperatur 30° C > 3 Sek 12:00 12:00 Temperatur Auto-Stop 30° C 5 : 59 Der IR-Strahler heizt jetzt ganz normal, ohne „Life - Guard“. Zur Aktivierung der Funktion „Life - Guard“. MODE 12:00 Life - Guard... -
Seite 23: Individuelle Einstellungen
Individuelle Einstellungen Im Folgenden zeigen wir Ihnen Möglichkeiten, die Ihnen die Anpassung der Steuerungen an Ihre individuellen Bedürfnisse erlauben .Die einzelnen Parameter können im Stand by oder im Betrieb geändert werden und die Änderungen werden im Gerät gespeichert. Im Betrieb gemachte Änderungen sind direkt wirksam. -
Seite 24: Auto-Stop
Auto-Stop / Heizzeitbegrenzung Auto-Stop ist die Zeit, auf die die Heizzeit begrenzt wird. Nach Ablauf dieser Zeit, wird die IR-Anlage selbstständig abgeschaltet Einstellbar ist eine Zeit von 0:01 bis 6:00 Stunden. Im Stand-by Im Betrieb 12:00 12:00 12:00 Temperatur Auto-Stop Temperatur 30°... - Seite 25 12:00 12:00 Auto-stop Auto-stop 3:30 3:30 > 3 sek. MODE > 3 sek. MODE 12:00 12:00 Auto-stop Temperatur 3:30 30° C 15 sek. > 3 Sek 12:00 12:00 Temperatur Temperatur 30° C 30° C...
-
Seite 26: Life - Guard
Life - Guard Hier können Sie einstellen, nach welcher Zeit die IR-Anlage abgeschaltet wird und durch betätigen der - Taste erneut für die „Life - Guard“ - Zeit gestartet werden kann. MODE Beispielsweise stellen Sie 15 Minuten ein. Sollten Sie nach 15 Minuten nicht die - Taste erneut betätigen schaltet sich der Sau- MODE naofen aus. -
Seite 27: Gerätesicherungen
Gerätesicherungen Auf der Rückseite der Platine fi nden Sie 2 Feinsicherungen F1 = T 2A Absicherung Elektronik primär und Licht und Lüfter F2 = T 250 mA Absicherung der Elektronik sekundär Achtung! Überlassen Sie solche Arbeiten ausschließlich einem Fachmann. Trennen Sie bei allen Arbeiten am Steuergerät das Gerät allpolig vom Netz. -
Seite 28: Fehlermeldungen
Fehlermeldungen Das Steuergerät überwacht kontinuierlich die Fühler auf Kurzschluss und Unterbrechung. Die Fehlermeldungen erscheinen wie folgt: Ursache Anzeige Abhilfe Leitungen und KTY vom = Unterbrechung im Raumfühlerkreis 12:00 Fachmann überprüfen lassen. Der Temperaturfühler (KTY) ist de- Fuehler - fekt, oder die Leitung zum Tempera- bruch KTY bei 20°C ca. -
Seite 29: Der Geräteschalter (Switch-Off)
Der Geräteschalter (Switch-o ) Geräteschalter bei ECON Steuergeräten Auf der Oberseite des Steuergerätes nden Sie den Geräteschalter. Mit diesem Schalter können Sie die Elektronik bei Bedarf vom Netz trennen und das Gerät stromlos machen. Geräteschalter Gerät eingeschaltet (werkseitige Position) Drücken sie den Geräteschalter auf den linken Gerät ausgeschaltet Teil der Wippe bis zum ersten Rastpunkt (Schal- (komplett);... -
Seite 30: Recycling
Service-Abteilung einzuschicken. Senden Sie das Gerät stets mit diesem ausgefüllten Service Adresse Garantieschein ein. Eventuell entstehende Beförderungskosten für die EOS Saunatechnik GmbH Ein- und Rücksendung können von uns nicht über- Schneiderstriesch 1 nommen werden. 35759 Driedorf Außerhalb Deutschlands wenden Sie sich im Falle Germany eines Garantieanspruches bitte an Ihren Fachhänd-... -
Seite 31: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahms- weise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nach- stehenden Verfahrensabläufe.
