Achtung!
Ein Verwechseln von
Leitungen am Stecker X2 kann
zum Durchbrennen der Siche-
rung F2 führen (Austausch siehe
Fehlermeldungen).
X2
6. Nach vollständiger Montage und ord-
nungsgemäßem Betrieb des Steuerge-
rätes muss die Leitung zur Übertempe-
ratursicherung auf Kurzschluss überprüft
werden. Lösen Sie hierzu eine der weißen
Leitungen im Fühlergehäuse. Im Display
erscheint die entsprechende Fehlermel-
dung.
Kabinendecke
F1
X1
Limiter
weiß / white
Sensor
Bohrung
Fühlergehäuse auf
Mitte Profi lbrett
X2
X2
F2
Fühlerleitungen
142°C
rot / red
Thermo -
sicherung
D
Limiter
Sensor

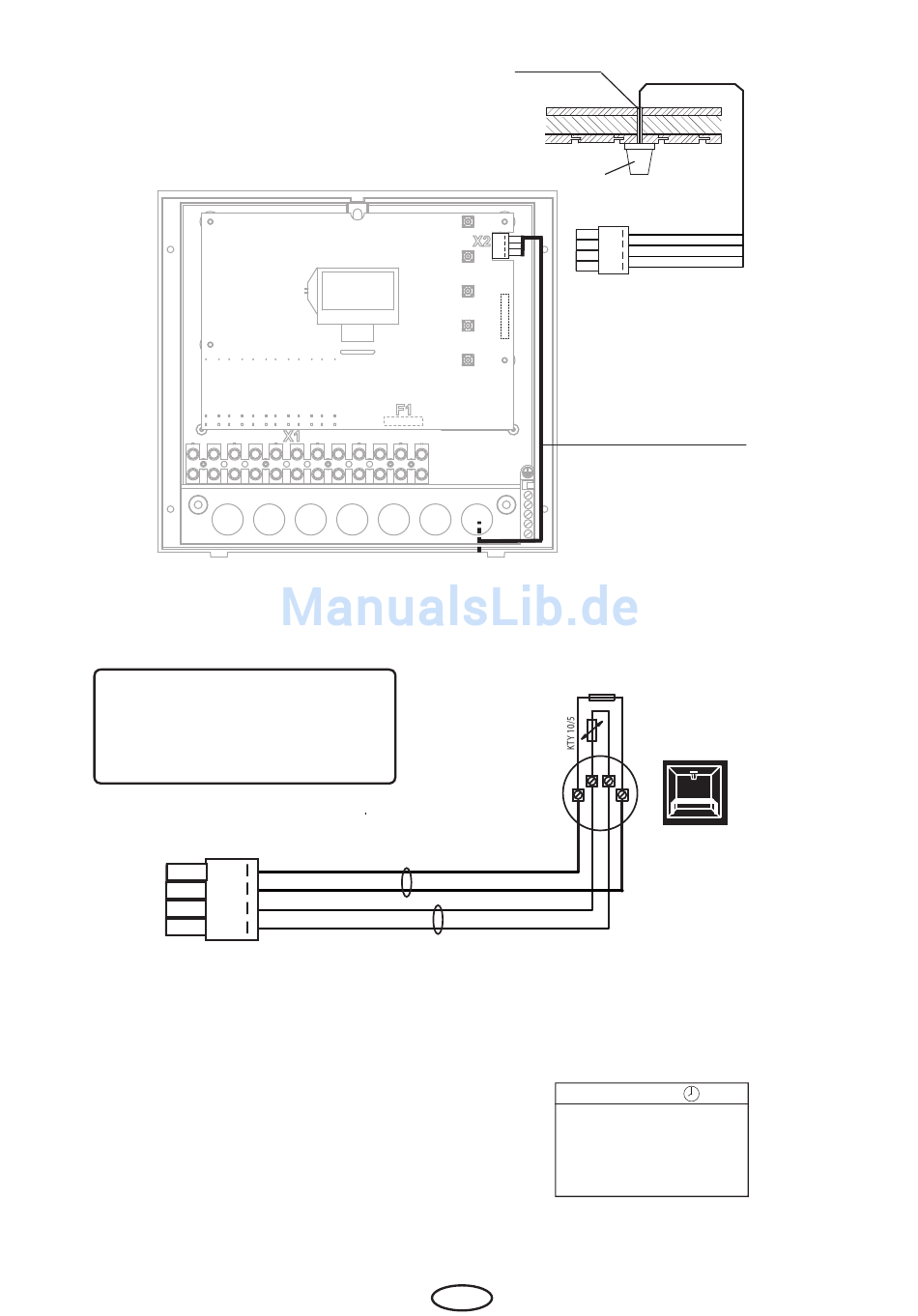

Abb. 10
Abb. 11
