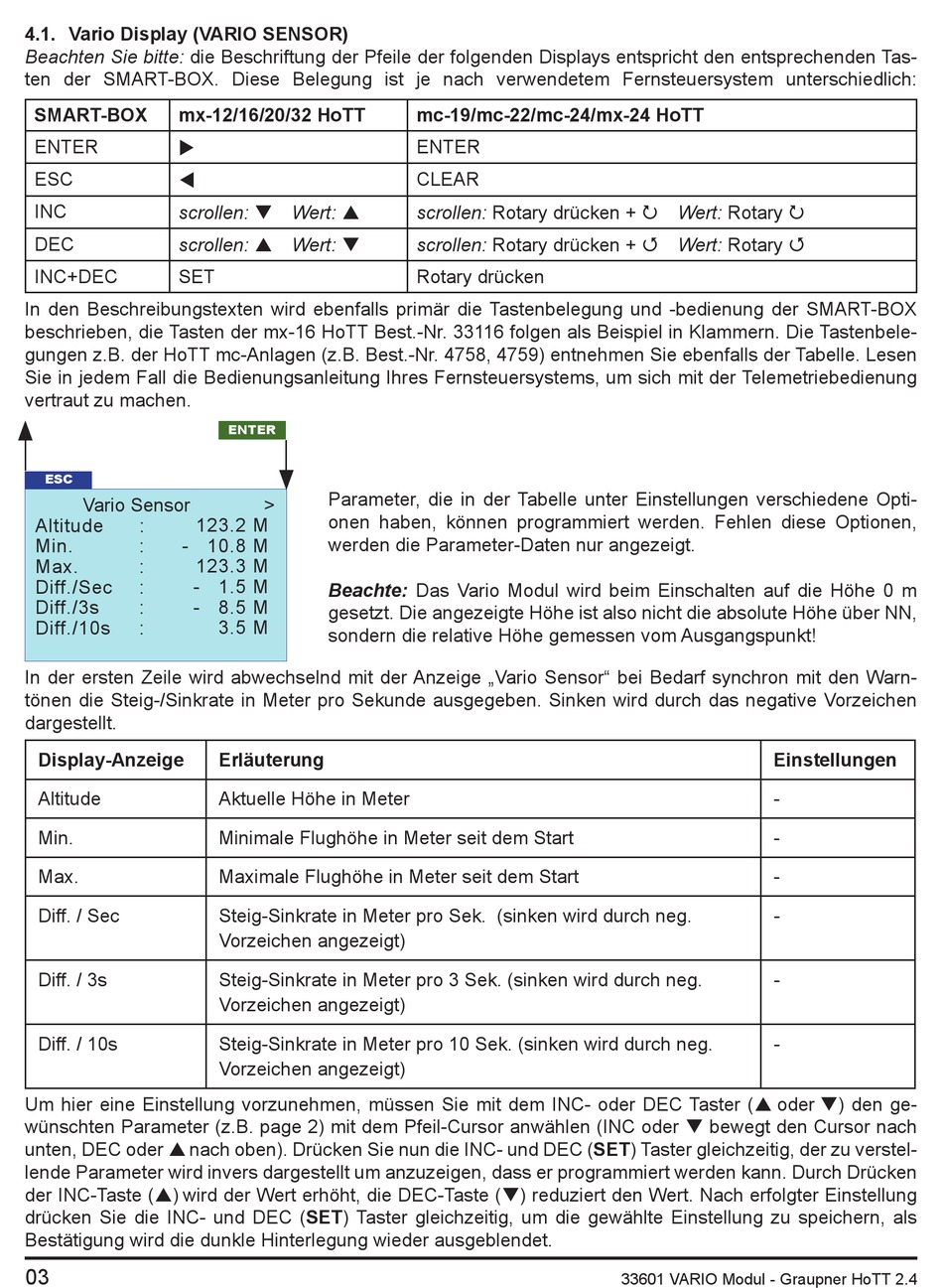

4.1. Vario Display (VARIO SENSOR)

Beachten Sie bitte: die Beschriftung der Pfeile der folgenden Displays entspricht den entsprechenden Tas-
ten der SMART-BOX. Diese Belegung ist je nach verwendetem Fernsteuersystem unterschiedlich:
SMART-BOX mx-12/16/20/32 HoTT
ENTER 
ESC 
INC
scrollen: Wert: 
DEC scrollen: Wert: 
INC+DEC SET
In den Beschreibungstexten wird ebenfalls primär die Tastenbelegung und -bedienung der SMART-BOX
beschrieben, die Tasten der mx-16 HoTT Best.-Nr. 33116 folgen als Beispiel in Klammern. Die Tastenbele-
gungen z.B. der HoTT mc-Anlagen (z.B. Best.-Nr. 4758, 4759) entnehmen Sie ebenfalls der Tabelle. Lesen
Sie in jedem Fall die Bedienungsanleitung Ihres Fernsteuersystems, um sich mit der Telemetriebedienung
vertraut zu machen.
ESC
Vario Sensor
123.2 M
Altitude :
Min. : - 10.8 M
Max. : 123.3 M
- 1.5 M
Diff./Sec :
Diff./3s : - 8.5 M
Diff./10s :
In der ersten Zeile wird abwechselnd mit der Anzeige „Vario Sensor" bei Bedarf synchron mit den Warn-
tönen die Steig-/Sinkrate in Meter pro Sekunde ausgegeben. Sinken wird durch das negative Vorzeichen
dargestellt.
Display-Anzeige
Altitude
Min.
Max.
Diff. / Sec
Diff. / 3s
Diff. / 10s
Um hier eine Einstellung vorzunehmen, müssen Sie mit dem INC- oder DEC Taster ( oder ) den ge-
wünschten Parameter (z.B. page 2) mit dem Pfeil-Cursor anwählen (INC oder  bewegt den Cursor nach
unten, DEC oder  nach oben). Drücken Sie nun die INC- und DEC (SET) Taster gleichzeitig, der zu verstel-
lende Parameter wird invers dargestellt um anzuzeigen, dass er programmiert werden kann. Durch Drücken
der INC-Taste () wird der Wert erhöht, die DEC-Taste () reduziert den Wert. Nach erfolgter Einstellung
drücken Sie die INC- und DEC (SET) Taster gleichzeitig, um die gewählte Einstellung zu speichern, als
Bestätigung wird die dunkle Hinterlegung wieder ausgeblendet.
03
ENTER
Parameter, die in der Tabelle unter Einstellungen verschiedene Opti-
>
onen haben, können programmiert werden. Fehlen diese Optionen,
werden die Parameter-Daten nur angezeigt.
Beachte: Das Vario Modul wird beim Einschalten auf die Höhe 0 m
gesetzt. Die angezeigte Höhe ist also nicht die absolute Höhe über NN,
3.5 M
sondern die relative Höhe gemessen vom Ausgangspunkt!
Erläuterung
Aktuelle Höhe in Meter
Minimale Flughöhe in Meter seit dem Start
Maximale Flughöhe in Meter seit dem Start
Steig-Sinkrate in Meter pro Sek. (sinken wird durch neg.
Vorzeichen angezeigt)
Steig-Sinkrate in Meter pro 3 Sek. (sinken wird durch neg.
Vorzeichen angezeigt)
Steig-Sinkrate in Meter pro 10 Sek. (sinken wird durch neg.
Vorzeichen angezeigt)
mc-19/mc-22/mc-24/mx-24 HoTT
ENTER
CLEAR
scrollen: Rotary drücken + Wert: Rotary 
scrollen: Rotary drücken + Wert: Rotary 
Rotary drücken
Einstellungen
-
-
-
-
-
-
33601 VARIO Modul - Graupner HoTT 2.4
