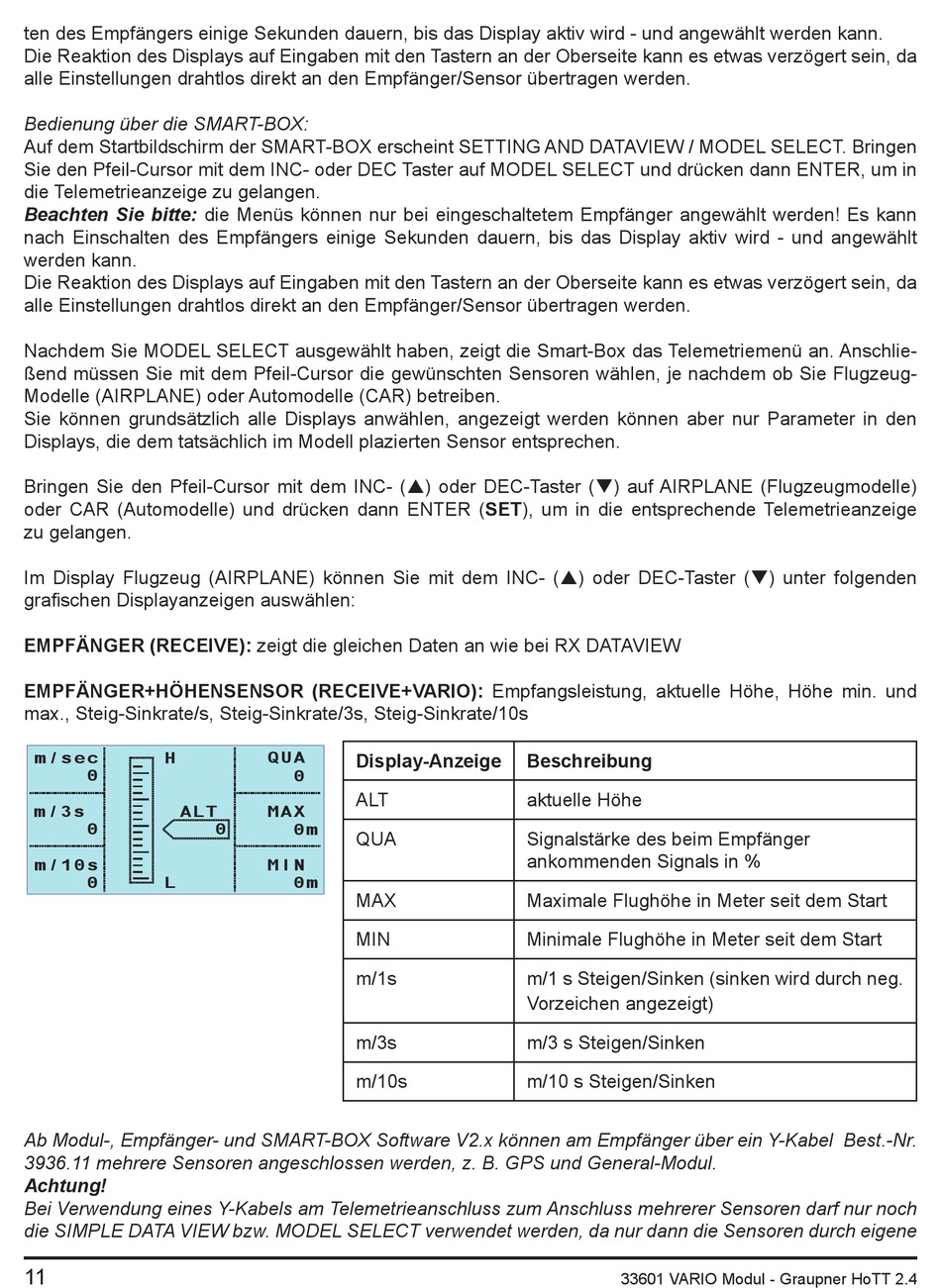

GRAUPNER 33601 VARIO Modul HoTT Bedienungsanleitung Seite 12

ten des Empfängers einige Sekunden dauern, bis das Display aktiv wird - und angewählt werden kann.
Die Reaktion des Displays auf Eingaben mit den Tastern an der Oberseite kann es etwas verzögert sein, da
alle Einstellungen drahtlos direkt an den Empfänger/Sensor übertragen werden.
Bedienung über die SMART-BOX:
Auf dem Startbildschirm der SMART-BOX erscheint SETTING AND DATAVIEW / MODEL SELECT. Bringen
Sie den Pfeil-Cursor mit dem INC- oder DEC Taster auf MODEL SELECT und drücken dann ENTER, um in
die Telemetrieanzeige zu gelangen.
Beachten Sie bitte: die Menüs können nur bei eingeschaltetem Empfänger angewählt werden! Es kann
nach Einschalten des Empfängers einige Sekunden dauern, bis das Display aktiv wird - und angewählt
werden kann.
Die Reaktion des Displays auf Eingaben mit den Tastern an der Oberseite kann es etwas verzögert sein, da
alle Einstellungen drahtlos direkt an den Empfänger/Sensor übertragen werden.
Nachdem Sie MODEL SELECT ausgewählt haben, zeigt die Smart-Box das Telemetriemenü an. Anschlie-
ßend müssen Sie mit dem Pfeil-Cursor die gewünschten Sensoren wählen, je nachdem ob Sie Flugzeug-
Modelle (AIRPLANE) oder Automodelle (CAR) betreiben.
Sie können grundsätzlich alle Displays anwählen, angezeigt werden können aber nur Parameter in den
Displays, die dem tatsächlich im Modell plazierten Sensor entsprechen.
Bringen Sie den Pfeil-Cursor mit dem INC- () oder DEC-Taster () auf AIRPLANE (Flugzeugmodelle)
oder CAR (Automodelle) und drücken dann ENTER (SET), um in die entsprechende Telemetrieanzeige
zu gelangen.
Im Display Flugzeug (AIRPLANE) können Sie mit dem INC- () oder DEC-Taster () unter folgenden
grafi schen Displayanzeigen auswählen:
EMPFÄNGER (RECEIVE): zeigt die gleichen Daten an wie bei RX DATAVIEW
EMPFÄNGER+HÖHENSENSOR (RECEIVE+VARIO): Empfangsleistung, aktuelle Höhe, Höhe min. und
max., Steig-Sinkrate/s, Steig-Sinkrate/3s, Steig-Sinkrate/10s
m/sec H
0
m/3s ALT
0
m/10s
0 L
Ab Modul-, Empfänger- und SMART-BOX Software V2.x können am Empfänger über ein Y-Kabel Best.-Nr.
3936.11 mehrere Sensoren angeschlossen werden, z. B. GPS und General-Modul.
Achtung!
Bei Verwendung eines Y-Kabels am Telemetrieanschluss zum Anschluss mehrerer Sensoren darf nur noch
die SIMPLE DATA VIEW bzw. MODEL SELECT verwendet werden, da nur dann die Sensoren durch eigene
11
QUA
Display-Anzeige
0
ALT
MAX
0 0m
QUA
MIN
0m
MAX
MIN
m/1s
m/3s
m/10s
Beschreibung
aktuelle Höhe
Signalstärke des beim Empfänger
ankommenden Signals in %
Maximale Flughöhe in Meter seit dem Start
Minimale Flughöhe in Meter seit dem Start
m/1 s Steigen/Sinken (sinken wird durch neg.
Vorzeichen angezeigt)
m/3 s Steigen/Sinken
m/10 s Steigen/Sinken
