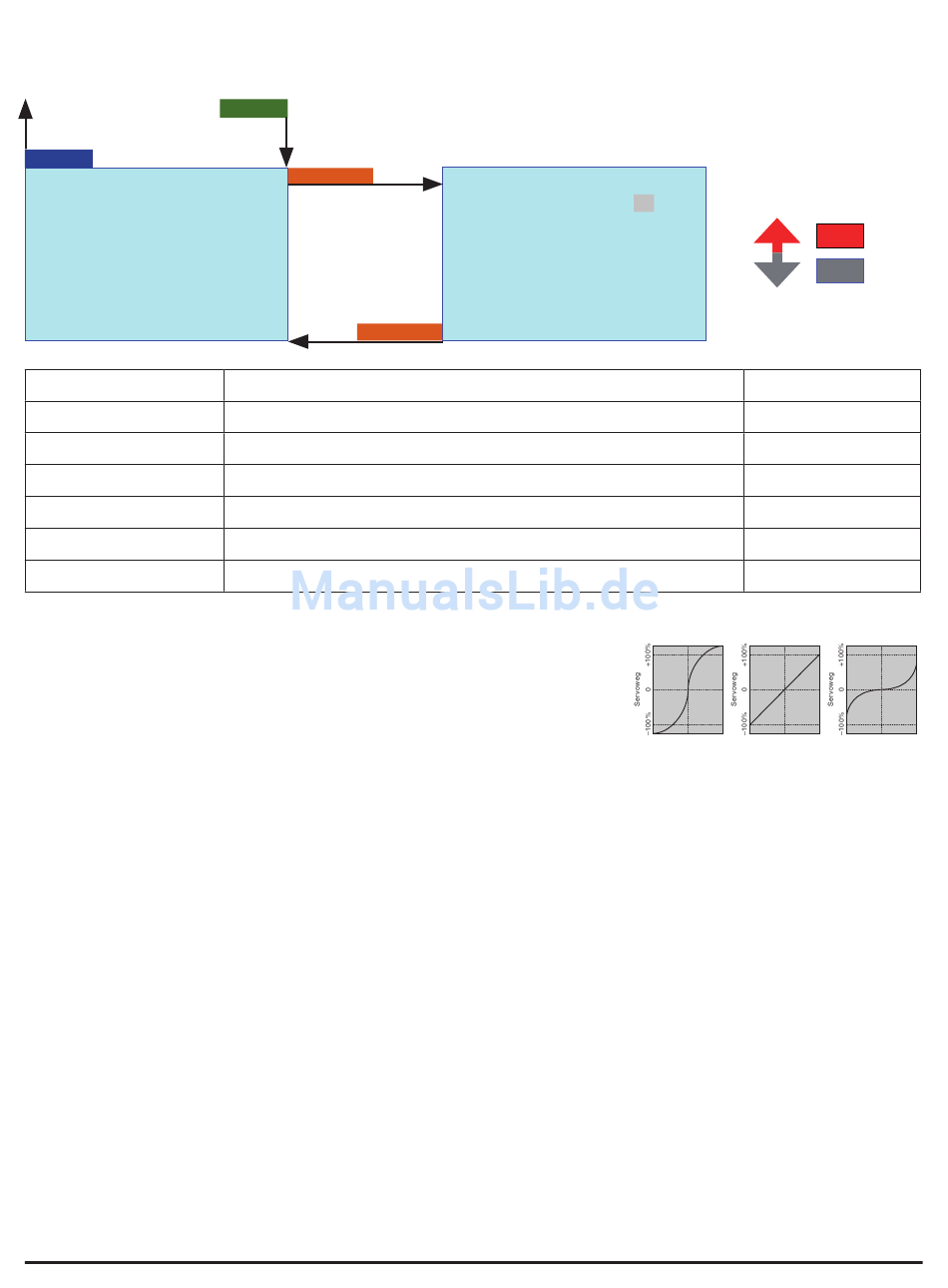

3.2.5 Exponentialfunktion (RX CURVE)

Um in das Servokurven-Display zu wechseln, drücken Sie nun die ENTER-Taste, bis RX CURVE im Display
erscheint.
ESC
RX CURVE
CURVE 1 CH :
TYPE :
CURVE 2 CH :
TYPE :
CURVE 3 CH :
TYPE:

Display-Anzeige

CURVE1 CH
CURVE1 TYPE
CURVE2 CH
CURVE2 TYPE
CURVE3 CH
CURVE3 TYPE
Mit der Funktion Servokurve können Sie die Exponentialfunktion für bis
zu drei Servos verwalten.
CURVE1 CH: hier wählen Sie den gewünschten Kanal des ersten Ser-
vos aus, die folgenden Einstellungen in CURVE 1 TYPE betreffen nur
den hier ausgewählten Kanal
CURVE1 TYPE: hier wählen Sie die Servokurve für den unter CURVE 1 CH ausgewählten Kanal aus
A: EXPO = -100 % und DUAL RATE = 125 %
Das Servo reagiert stark auf Knüppelbewegungen um die Neutralstellung. Mit zunehmendem Ruderaus-
schlag verläuft die Kurve fl acher.
B: Lineare Einstellung.
Das Servo folgt der Knüppelbewegung linear.
C: EXPO = +100 % und DUAL RATE = 70 %
Das Servo reagiert schwach auf Knüppelbewegungen um die Neutralstellung. Mit zunehmendem Ruder-
ausschlag verläuft die Kurve steiler.
Hinweis:
Die hier programmierten Steuercharakteristiken wirken auch auf gemappte Empfängerausgänge.
CURVE2 CH: hier wählen Sie den gewünschten Kanal des zweiten Servos aus, die folgenden Einstellungen
in CURVE 2 TYPE betreffen nur den hier ausgewählten Kanal
CURVE2 TYPE: hier wählen Sie die Servokurve für den unter CURVE 2 CH ausgewählten Kanal aus
CURVE3 CH: hier wählen Sie den gewünschten Kanal des dritten Servos aus, die folgenden Einstellungen
in CURVE 3 TYPE betreffen nur den hier ausgewählten Kanal
CURVE3 TYPE: hier wählen Sie die Servokurve für den unter CURVE 3 CH ausgewählten Kanal aus
11
ENTER
INC + DEC
< >
01
B
02
B
03
B
INC + DEC
Erläuterung
Kanalnummer Servokurve 1
Servokurve 1 Typ
Kanalnummer Servokurve 2
Servokurve 2 Typ
Kanalnummer Servokurve 3
Servokurve 3 Typ
RX CURVE
CURVE 1 CH :
TYPE :
CURVE 2 CH :
TYPE :
CURVE 3 CH :
TYPE:
33700 SMART-BOX - Graupner HoTT 2.4
< >
01
B
02
B
03
B
Einstellung
1 – 8
A, B, C
1 – 8
A, B, C
1 – 8
A, B, C
TYP A
Expo = –100% TYP B
DR = 125% linear
–100% 0 +100% –100% 0 +100%
Geberweg Geberweg
INC
DEC
TYP C
Expo = +100%
DR = 70%
–100% 0 +100%
Geberweg
