nen Servos in beide Richtungen getrennt
Zykluszeit (PERIOD): hier kann eingestellt werden, wie schnell die Servos auf Bewegungen der Bedienele-
mente am Sender reagieren. Diese Einstellung wird für alle Kanäle übernommen.
Beachte: bei Verwendung von analogen Servos muss 20 msec eingestellt werden! Verwenden Sie aus-
schließlich Digitalservos, sollte 10 msec gewählt werden.
3.2.3 Failsafe-Einstellungen (RX FAIL SAFE)

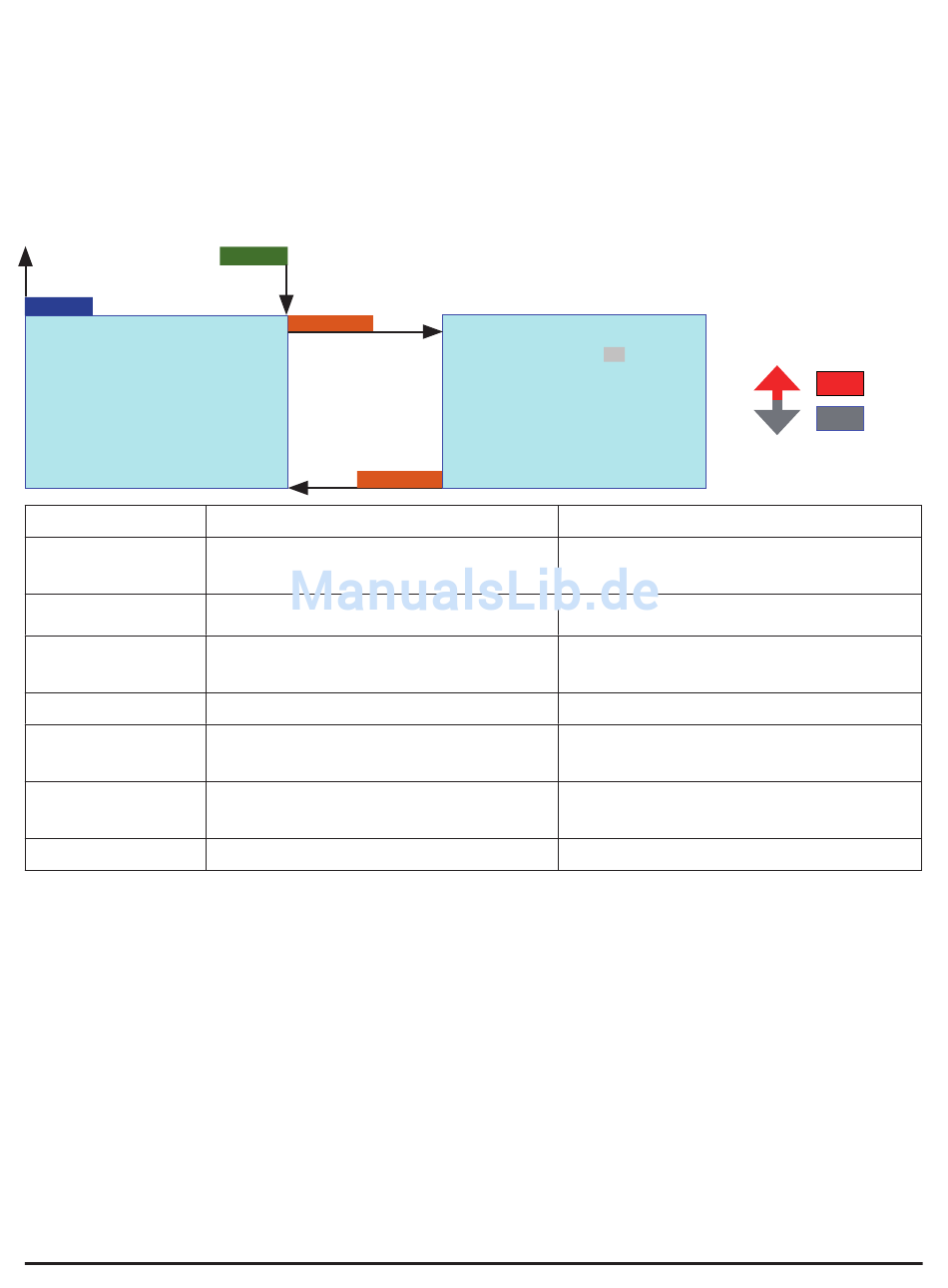

Um in das Failsafe-Display zu wechseln, drücken Sie nun die ENTER-Taste, bis RX FAIL SAFE im Display
erscheint.
ESC
RX FAIL SAFE
OUTPUT CH:
01
INPUT
CH :
01
MODE
:
FAI SAFE
F.S.Pos.
:
1500usec
DELAY
:
0.75sec
FAIL SAFE ALL: SAVE
POSITION
:
1400usec
Display-Anzeige
OUTPUT CH
INPUT CH
MODE
F.S. Pos.
DELAY
FAIL SAFE ALL
POSITION
Kanalauswahl Ausgang (OUTPUT CH): hier wählen Sie den gewünschten Kanal aus, die folgenden Fail-
safe-Einstellungen betreffen nur den hier ausgewählten Kanal
Kanalauswahl Eingang (INPUT CH): Channel-Mapping Funktion
die Steuerfunktionenen können beliebig auf mehrere Empfänger aufgeteilt werden oder aber auch mehrere
Empfängerausgänge mit derselben Steuerfunktion belegt werden. Beispielsweise um je Querruderblatt zwei
Servos anstatt nur einem einzelnen ansteuern zu können usw.
Sie können mit der SMART-BOX max. 16 Senderkanäle verwalten. Hier wird festgelegt, wie die Senderka-
näle (INPUT) auf die Empfängerkanäle (OUTPUT) der/des Empfängers aufgeteilt werden.
Werden mehrere Empfänger verwendet, ist der Empfänger, der zuletzt gebunden wurde, der Master-Emp-
fänger. An diesem sind auch ggf. im Modell eingebaute Telemetriesensoren anzuschließen, da nur dieser
deren Daten über den Rückkanal sendet und über die Telemetriemenüs angesprochen werden kann.
Failsafe-Modus (MODE): dient zur Auswahl des Failsafe-Modus für den angewählten Kanal. Sie können
hier eine programmierte Failsafe-Position (Fail Safe), Halten der letzten gültigen Position (HOLD) oder AUS
(OFF) auswählen.
33700 SMART-BOX - Graupner HoTT 2.4
ENTER
INC + DEC
< >
INC + DEC
Erläuterung
Kanalauswahl Ausgang
Kanalauswahl Eingang
Failsafe Modus
Fail-Safe-Position
Failsafe Reaktionszeit
Speichern der Failsafe-Positionen für
alle Steuerkanäle
Anzeige der Failsafe Position
RX FAIL SAFE
OUTPUT CH:
01
INPUT
CH :
01
MODE
:
FAI SAFE
F.S. Pos.
:
1500usec
DELAY
:
0.75sec
FAIL SAFE ALL: SAVE
POSITION
:
1400usec
Einstellungen
1 – X, abhängig vom angeschlossenen
Empfänger
1 – 16
Fail Safe / Hold / Off
Werkseinstellung Hold
1000 - 2000 usec
0.25, 0.50, 0.75, 1.00sec
Werkseinstellung 0.75 sec.
NO / SAVE
1000 – 2000 usec
< >
INC
DEC
07
