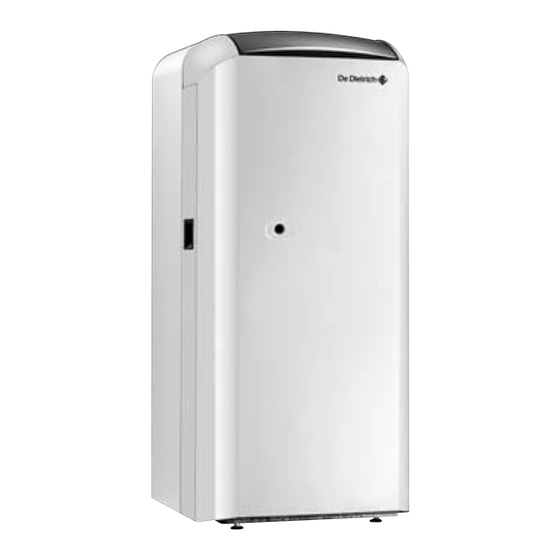

- Seite 1 GTU C 1200 V Deutsch Öl-Brennwertheizkessel 09/05/06 Installations- Anleitung...
- Seite 2 Personen- und Sachschadengefahr. Für die Sicherheit der Personen und der Teile Vorsicht Gefahr müssen die Anweisungen unbedingt beachtet werden Hinweis Hinweis berücksichtigen um den Komfort aufrecht zu erhalten Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung GTU C 1200 V 09/05/06 - 300006312-001-C...
- Seite 3 Enthält die Anleitung für den Warmwassererwärmer und den Warmwasserfühler Die Montage des auf Wunsch gelieferten Zubehörs wird in der entsprechenden Anleitung beschrieben. Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der geltenden Preisliste enthalten. 09/05/06 - 300006312-001-C GTU C 1200 V...
- Seite 4 Montage - GTU C 1200 V Benötigtes Werkzeug - 1 Kreuzschlitzschraubendreher, - 1 Flachschraubendreher, - 1 11er Schlüssel, - 1 13er Schlüssel, - 1 17er Schlüssel, - 1 19er Schlüssel Änderung der Brennertüröffnungsrichtung (falls unbedingt erforderlich) Im Auslieferungszustand öffnet sich die Brennertür nach rechts. Um die Brennertür nach links aufschlagen zu können, gehen Sie folgendermaßen vor:...
- Seite 5 3 Glieder 4 Glieder 5 Glieder Die Querleiste auf den Heizkesselkörper aufsetzen: Stiftschrauben M8 auf der Vorderseite. Montagestab und den Positionierungszapfen des 3. Elements Die Querleiste auf der Vorderseite mit 2 HM8-Bundmuttern fixieren. 09/05/06 - 300006312-001-C GTU C 1200 V...
- Seite 6 Die Füße werden im Zubehörsbeutel des Wassererwärmers geliefert. Mindesthöhe 35 mm. Verstellbar von 35 bis 40 mm. Heizkessel nicht an den Heizungsvor- und Rücklaufrohren A : GTU C 1203 V anheben B : GTU C 1204 V GTU C 1200 V 09/05/06 - 300006312-001-C...
- Seite 7 Einbau des Schaltfeldes Schaltfeld bis zur Arretierung nach vorne ziehen. Mit schwarzer Schraube für Kunststoffe befestigen. Mit Blechschraube 3.9x13 und Unterlegscheibe befestigen. 09/05/06 - 300006312-001-C GTU C 1200 V...
- Seite 8 Kabelführung anbringen. Die Kabeldurchführung auf der gegenüberliegenden Seite der Brennertür gemäß den Anforderungen der europäischen Sicherheitsnormen montieren. Die Kabeldurchführung wird im Beutel mit der Bedienungsanleitung des Schaltfeldes geliefert. Den Stecker in die Brennerbuchse einstecken. GTU C 1200 V 09/05/06 - 300006312-001-C...
- Seite 9 Den Clip an der auf dem Deckel angebrachten Lasche befestigen. Die Rundöse direkt auf dem Gewindestück der TAS-Anode positionieren. Die Rundöse mit Zahnscheibe und Mutter fixieren. Den Warmwasserfühler in die dafür vorgesehene Befestigungslasche am Reinigungsdeckel des Speichers schieben. Wärmedämmung anbringen. 09/05/06 - 300006312-001-C GTU C 1200 V...
-
Seite 10: Montage Der Fühler
Die Anzahl der Fühler ist je nach Schaltfeldtyp unterschiedlich: 2 Fühler: Die Kontaktfeder verwenden (Detail A) 4 Fühler: Die Kontaktfeder wird nicht benötigt (Detail B). Die Kabel mit Hilfe der Klammer der Tauchhülse fixieren. GTU C 1200 V 09/05/06 - 300006312-001-C... - Seite 11 Positionierung der Brenner-Öl-Schläuche Die Schläuche auf der Seite der Brennertürscharniere anbringen 09/05/06 - 300006312-001-C GTU C 1200 V...
-
Seite 12: Montage Der Verkleidung
Die Seitenplatte in die Zapfen in der Schaltfeldhalterung einhängen, dass deren obere Falz so über den Steg der Halterung geschoben wird, dass die Zapfen in den Aussparungen zentriert einrasten. Beide Seitenplatten mit Hilfe der 2 Blechschrauben und Zahnscheiben fixieren. GTU C 1200 V 09/05/06 - 300006312-001-C... - Seite 13 Kabelklemme auf der Seite des Brennerkabels, d.h. gegenüber von den Scharnieren der Brennertür montieren. Kabel befestigen. Die Länge des Kabels so einstellen, dass der Stecker des Brennerkabels zum Öffnen der Brennertür herausgezogen werden muss. Das durchhängende Kabel zwischen die Isolierung und die Seitenplatte schieben. 09/05/06 - 300006312-001-C GTU C 1200 V...
- Seite 14 Blechschrauben und Unterlegscheiben im Schraubenbeutel geliefert. Montage des Siphons und des Abgassystems Montagerichtung des Siphons beachten. GTU C 1200 V 09/05/06 - 300006312-001-C...
- Seite 15 A: Schwarze Schrauben RLS M6x10 im Schraubenbeutel. 09/05/06 - 300006312-001-C GTU C 1200 V...
- Seite 16 Montage der Kessel/Trinkwassererwärmer-Verrohrung * Wenn Kolli EA98 / EA99 verwendet wird: Die gusseiserne Verlängerung zwischen Vorlauf und Anschlusskreuz montieren. Der Drehzahlstufenschalter und die Entlüftungsschraube müssen leicht zugänglich sein. GTU C 1200 V 09/05/06 - 300006312-001-C...
- Seite 17 Anschlüsse auf Dichtheit prüfen. Elektroanschluss der Ladepumpe. Siehe: Anleitung zum Schaltfeld. Die Anlage muss ein direkt am Heizungsvorlauf angeschlossenes Sicherheitsventil besitzen. Die Sicherheitsgruppe (Zubehör EA54), die auf den Kesselvorlauf montiert wird, beinhaltet dieses Sicherheitsventil. A: Messpunkt 09/05/06 - 300006312-001-C GTU C 1200 V...
- Seite 18 Die Typenschilder des Heizkessels und des Trinkwassererwärmers auf die Seitenverkleidung aufkleben. GTU C 1200 V 09/05/06 - 300006312-001-C...
- Seite 19 09/05/06 - 300006312-001-C GTU C 1200 V...
