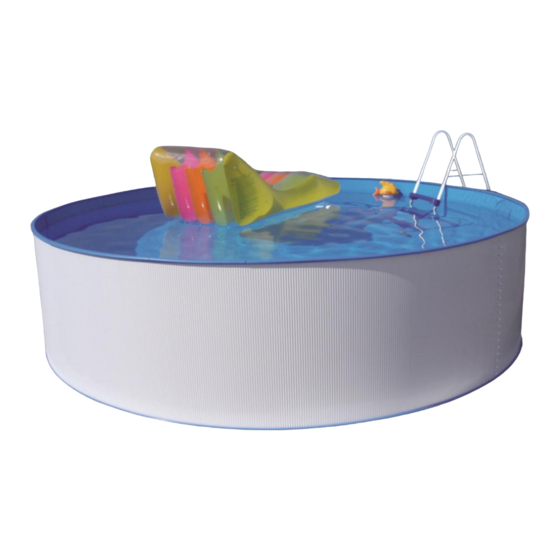

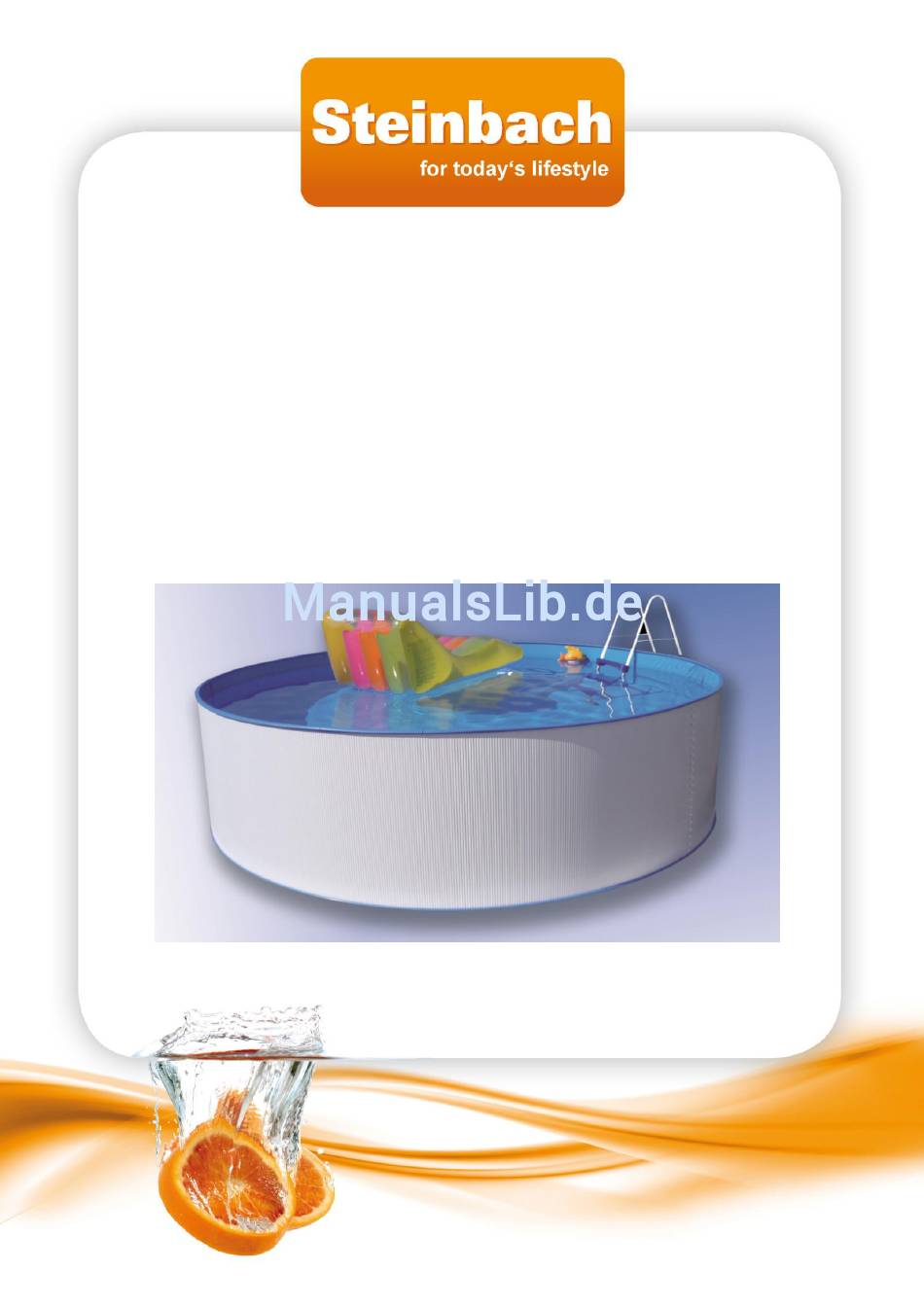

New Splasher Stahlwandbecken Aufbauanleitung NEW SPLASHER STAHLWANDBECKEN 350 x 90 cm Art. Nr. 00-11000 2012_V2 Seite 1 von 11...
Seite 2
New Splasher Stahlwandbecken Grundsätzliche Sicherheitsvorkehrungen sind stets einzuhalten. Fehler durch Nichtbeachtung der folgenden An- weisungen können zu schweren Verletzungen und/oder ernsten Unfällen führen. In dieser Anleitung werden die Hinweisboxen VORSICHT, WICHTIG und HINWEIS verwendet, diese haben fol- gende Bedeutung: VORSICHT Diese Überschrift wird verwendet wenn Verletzungen oder Unfälle passieren können, falls die Bedienungsanwei-...
New Splasher Stahlwandbecken Die jeweiligen gesetzlichen Bestimmungen wie ÖVE, VDE etc. sind einzuhalten. 2 Sicherheitshinweise Der Besitzer des Pools sollte stets vorsichtig und mit gesundem Menschenverstand handeln, wenn das Pool oder die Poolausstattung benützt wird. Sicherheitshinweise Diese Produkte wurden nach der Herstellung sorgfältig getestet und hat das Werk in technisch einwandfreiem Zustand verlassen.
New Splasher Stahlwandbecken 4 Standort Ihres Schwimmbeckens Um eine ordnungsgemäße Montage des Schwimmbeckens zu ermöglichen ist unbedingt ein fester, tragfähiger Untergrund erforderlich. 5 Vorbereitung des Aufstellplatzes Es ist unbedingt erforderlich, dass der Untergrund auf dem Ihr Schwimmbecken aufgebaut wird, flach und tragfä- hig ist (keine aufgeschütteten Flächen).
New Splasher Stahlwandbecken Entfernen Sie nun den Humus, alle spitzen Gegenstän- de, Steine und Wurzeln innerhalb dieser Fläche. 7 Einebnen des Aufstellplatzes Mit einer geraden Latte, auf die Sie eine Wasserwaage aufsetzen, beginnen Sie nun vom tiefsten Punkt ausge- hend, Ihren Aufstellplatz einzuebnen. Graben Sie die erhöhten Stellen ab. Keinesfalls die Tiefstellen aufschütten, dies könnte zu Setzungen führen.
New Splasher Stahlwandbecken 8 Montage der Bodenschienen und Stahlwand F8 = Beckeninnenseite F9 = Beckenaussenseite Es muss in jedes Loch eine Schraube gegeben und angezogen werden. Nachdem die Stahlwand zu- sammengeschraubt wurde, wird das letzte Profil der Bodenschiene nach Maß abgeschnitten und verbunden.
New Splasher Stahlwandbecken F20 = Kunststofffolie, F21 = Stahlmantel, F22 = Klebeband F 23 = Hohlkehle Vorbereitung Hohlkehle, Unterbau mit Bodenisolation Empfehlung: Hier können Sie die optional von uns erhältlichen Styroporkeile verwenden. Diese werden dann mit einem Kraft- kleber auf die Bodenisolation entlang der Beckenwand umlaufend geklebt.
New Splasher Stahlwandbecken Bild 2 F30 = Stahlwand, F31= Klammern, Bild 3 F32 = SChwimmbadfolie Bild 4 10 Installation der Handläufe 1. Drücken Sie jetzt die Handlaufprofile auf das Poolcoping. 2. Nachdem Sie den Kreis beendet haben, schneiden Sie das letzte Profil mit einer Metallsäge nach Maß ab.
New Splasher Stahlwandbecken 12 Technische Daten Modell Einhänge Kartuschenfilteranlage für Aufstellbecken Nennspannung 12VAC Filtervolumen 2.8L Durchflussmenge 1700L/H Schwimmbeckenvolumen 8000 L Frequenz (Hz) Leistung (W) Max. Medientemperatur (°C) Max. Eintauchtiefe (m) Bemerkung Niedrigdruck-Filterpumpe mit Transformator Transformator: Typ: SG12 20.4W, Eingang: 230V 50Hz, Ausgang: 12VAC 1700mA 20.4VA Die Pumpe nicht verwenden wenn kein Wasser im Pool ist.
New Splasher Stahlwandbecken 15 Winter 1. Einfrieren der Pumpe vermeiden! 2. Die Pumpe nach den Vorschriften gründlich reinigen und trocknen. 3. Die Pumpe nach dem Trocknen in einem frostsicheren Raum lagern. 4. Wir empfehlen das Schwimmbad abzubauen. 5. Schäden, die durch Frost entstehen, sind nicht durch Gewährleistung gedeckt!
Seite 13
Wir senden Ihnen diese gerne kostenlos zu. Dear customer! Instructions in your language are available at www.steinbach.at/manual. In case you do not have internet access, please write us to request the instructions. We will be happy to send you a copy without additional cost.
