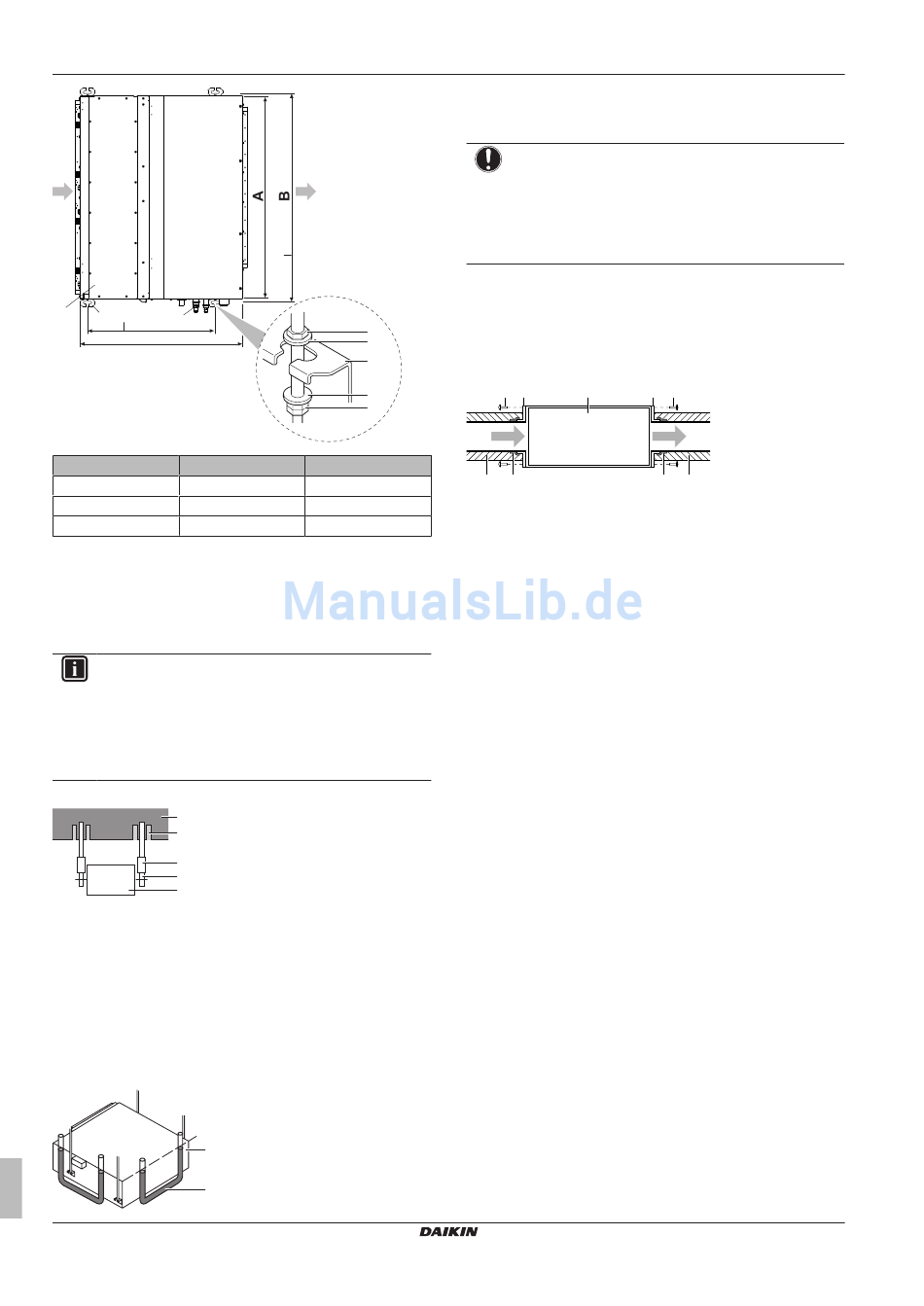

5 Installation
a
c d b
630
800
Modell A (mm)
35~50 700
60~71 1000
100~140 1400
a1 Mutter (bauseitig zu liefern)
a2 Doppelmutter (bauseitig zu liefern)
b1 Unterlegscheibe (Zubehör)
c1 Aufhängebügel (an der Einheit angebracht)
a Inneneinheit
b Rohr
c Aufhängebügel-Abstand (Aufhängung)
d Tragbolzen-Abstand
INFORMATION
▪ Die Ventilatordrehzahl
voreingestellt, um den einheitlichen externen statischen
Druck zu gewährleisten.
▪ Um einen höheren oder niedrigeren externen statischen
Druck einzustellen, mit der Benutzerschnittstelle die
Ausgangseinstellung zurücksetzen.
▪ Installationsbeispiel:
b
a
c
d
e
a Anker
b Deckenscheibe
c Lange Mutter oder Spannschraube
d Tragbolzen
e Inneneinheit
▪ Installieren Sie die Einheit provisorisch.
5 Befestigen Sie den Aufhängebügel am Tragbolzen.
6 Gut befestigen.
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle vier
Ecken der Einheit auf einer Ebene liegen.
a
b
Installationsanleitung
6
d
4×
a1
b1
c1
b1
a2
B (mm)
738
1038
1438
für dieses Innengerät ist
a Wasserwaage
b Vinylschlauch
7 Die obere Mutter anziehen.
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn die Einheit
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher ist), kann es
Schwimmerschalters
kommen.
5.1.3

Leitlinien zur Installation des Kanals

Der Kanal ist bauseitig zu liefern.
▪ Lufteinlassseite. Den Kanal
anbringen (bauseitig zu
Zubehörschrauben anschließen.
a b c
d e
a Verbindungsschraube (Zubehör)
b Flansch (bauseitig zu liefern)
c Hauptgerät
d Isolierung (bauseitig zu liefern)
e Aluminiumband (bauseitig zu liefern)
▪ Filter. Darauf achten, auf der Einlassseite innerhalb des
Luftdurchgangs einen Luftfilter anzubringen. Benutzen Sie einen
Luftfilter mit einer Staubbindungswirksamkeit
(gravimetrische Methode). Wird der Einlasskanal angebracht, wird
der enthaltene Filter nicht benutzt.
▪ Luftauslassseite. Befestigen
Innenabmessungen des Flansches der Auslassseite.
▪ Luftaustritte. Um den
Kanalbefestigung ein Aluminiumband wickeln. Sorgen Sie dafür,
dass alle anderen Verbindungen dicht sind und keine Luft austritt.
▪ Isolierung. Isolieren Sie
Kondenswasser bilden kann. Verwenden Sie Glaswolle oder
Polyethylen-Schaumstoff, 25 mm dick.
5.1.4 Leitlinien zur zur Installation des
Abflussrohrs
Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann. Das bedeutet:
▪ Allgemeine Richtlinien
▪ Abflussrohr an der Inneneinheit anschließen
▪ Auf Wasserleckagen prüfen

Allgemeine Leitlinien

▪ Kondensatabfluss-Pumpe. Bei dieser "Hochauftriebs"-Pumpe
wird das Geräusch bei der Entwässerung leiser, wenn die
Kondensatabfluss-Pumpe höher installiert wird. Empfohlene Höhe
ist 300 mm.
▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich
halten.
▪ Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm
Nenndurchmesser und 32 mm Außendurchmesser).
gegen die Fließrichtung
zu Funktionsstörungen
und zu einem Wasseraustritt
und Einlassseiten-Flansch
liefern). Den Flansch mit
b a
e d
von ≥50%
Sie den Kanal gemäß
Einlassseiten-Flansch und
den Kanal, damit sich
FBA35~140A2VEB
Split-System-Klimageräte
4P456962-1C – 2017.04
