3 Über die Geräte und Optionen
3 Über die Geräte und Optionen

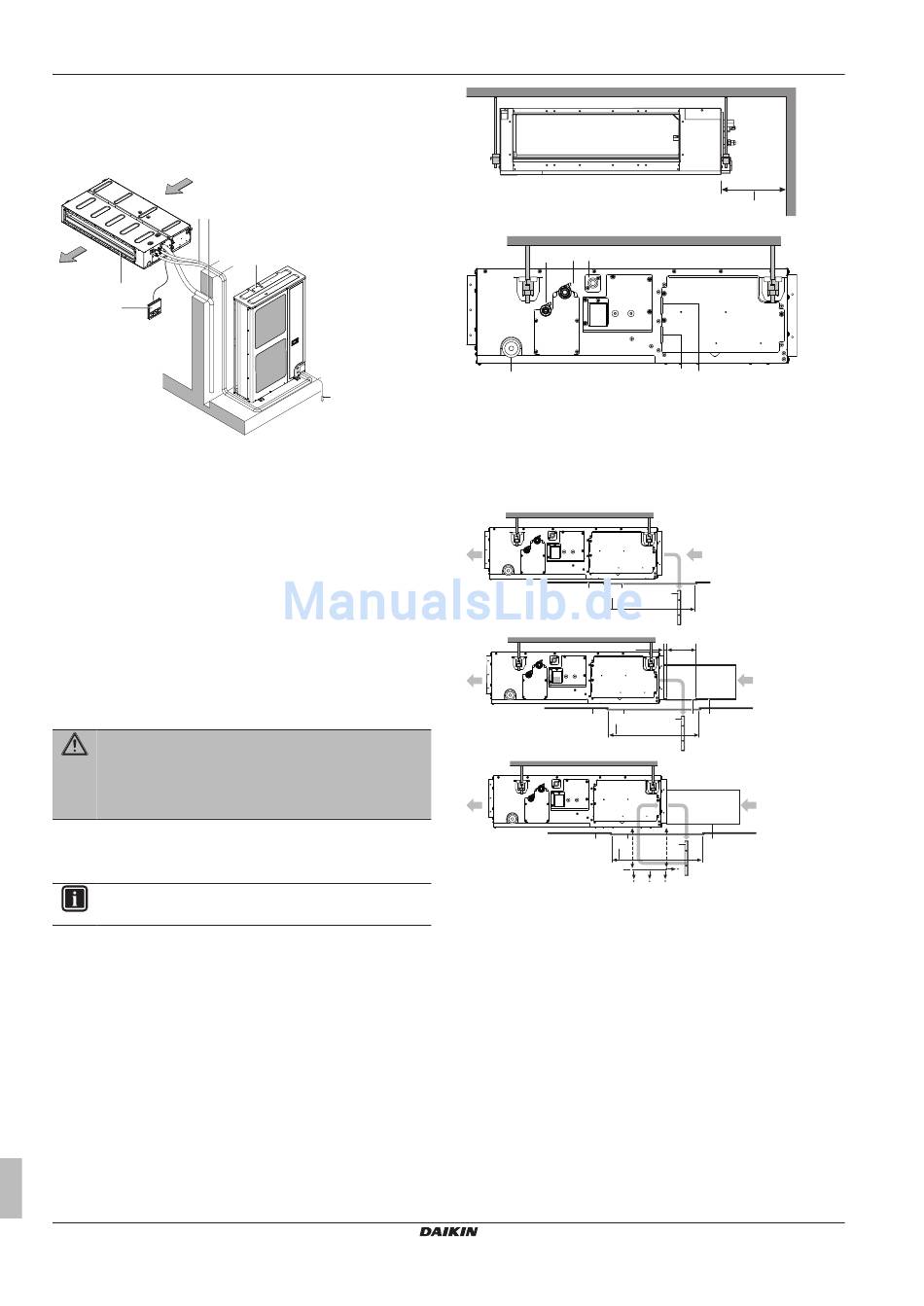

3.1

Systemanordnung

d
f
g
e
a
c
a Inneneinheit
b Außeneinheit
c Benutzerschnittstelle
d Ansaugluft
e Austretende Luft
f Kältemittelrohrleitungen + Verbindungskabel
g Abflussrohr
h Erdungskabel
4

Vorbereitung

4.1

Vorbereiten des Installationsortes

▪ Planen Sie für Wartungszwecke
Luftzirkulation ausreichend Platz um das Gerät ein.
▪ Installationsort mit ausreichendem Platz zum An- und Abtransport
des Geräts an den Standort bzw. vom Standort auswählen.
WARNUNG
Installieren Sie das Klimagerät NICHT an einem Platz, wo
brennbares Gas austreten könnte. Wenn Gas austritt und
sich um das Klimagerät herum sammelt, kann ein Brand
ausbrechen.
4.1.1 Anforderungen an den Installationsort
des Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
▪ Verwenden Sie Tragbolzen für die Installation.
▪ Abstände. Achten Sie auf Folgendes:
Installationsanleitung
4
b
h
und eine ausreichende
g f b
e
a Platzbedarf für Wartungsarbeiten
b Abflussrohr
c Öffnung für Stromversorgungskabel
d Öffnung für Übertragungskabel
e Wartungs-Abflussauslass
f Gasleitung
g Flüssigkeitsleitung
▪ Installationsoptionen:
A
a b c
B
<45
a b c
C
b c
a
g
A Standardmäßig Ansaugen auf der Rückseite
B Installation mit rückseitigem Kanal und Wartungsöffnung
des Kanals
C Installation mit rückseitigem Kanal, ohne Wartungsöffnung
des Kanals
a Deckenfläche
b Deckenöffnung
c Wartungsblende (optionales Zubehör)
d Luftfilter
e Lufteinlassfilter
f Wartungsöffnung des Kanals
g Austauschplatte
≥500
a
d c
d
680
200
d e
f
680
d e
680
FBA35~140A2VEB
Split-System-Klimageräte
