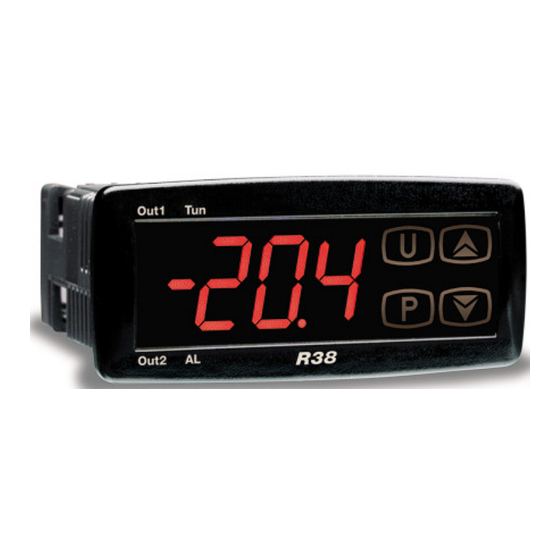

Sika R38 Bedienungsanleitung

"ENTRY-LEVEL"-REGLER
Bedienungsanleitung
Vr. 01 (DEU)
SIKA Dr. Siebert & Kühn GmbH & Co. KG
Struthweg 7-9
34260 Kaufungen
Tel. +49-5605-803-0
Fax. +49-5605-803-54
eMail: info@SIKA.net
web: www.SIKA.net

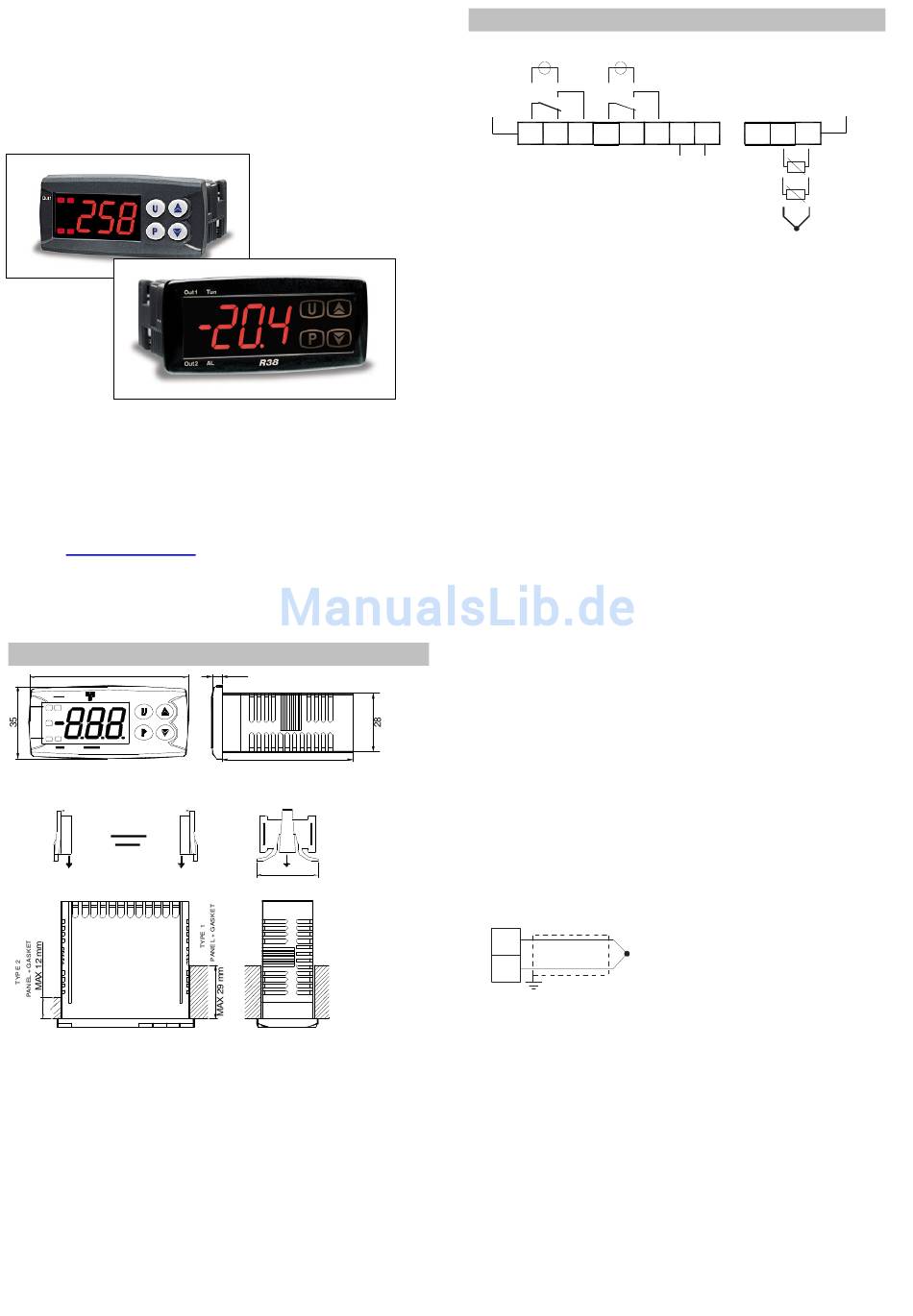

1. Abmessungen und Aussparungen (mm)
78
R38
5,5
64
34
– Baureihe R38 – BEDIENUNGSANLEITUNG - V01- PAG. 1
2. Anschlüsse
R E LAYS : 8A -A C 1 (6A -A C 3 ) / 2 5 0VAC
SS R : 10 V D C / 20 m A
- + - +
R 38
N C N O N C
C C
1 2 3 4 5
O U T 2 O U T 1
2.1 – MONTAGEANFORDERUNGEN
Diese Geräte wurden für eine dauerhafte Installation und
Verwendung im überdachten Arbeitsumfeld und für den Einbau in
Schalttafeln entwickelt, wo die Rückseite des Gerätes, die
Klemmanschlüsse und die elektrischen Anschlüsse geschützt
sind.
Beim Einbau des Gerätes ist folgendes zu beachten:
1) Das Gerät muss gut zugänglich sein.
2) Es darf weder Vibrationen noch Stößen ausgesetzt sein.
3) Es dürfen keine korrodierenden Gase vorhanden sein.
4) Es darf kein Wasser oder sonstige Flüssigkeiten
(Kondenswasser) vorhanden sein.
5) Die Umgebungstemperatur muss zwischen 0 und 50 ° C liegen.
6) Die relative Luftfeuchte muss im Messbereich liegen (zwischen
20% und 85 % RH).
Das Gerät wird in max. 15 mm starke Schalttafeln eingesetzt. Zur
Gewährleistung der höchsten Frontschutzart (IP65), muss eine
zusätzliche Dichtung eingesetzt werden.
2.2 – ALLGEMEINE HINWEISE ZUM STROMANSCHLUSS
1) Signalkabel nicht mit Leistungskabeln verbinden.
2) Äußere Komponenten (wie Zener-Barrieren) können Messfehler
verursachen, die auf übermäßige oder unausgeglichene
Leitungswiderstände zurückzuführen sind oder möglicherweise
zu Fehlerstrom führen.
3) Bei Verwendung von Abschirmkabeln darf die Abschirmung nur
einseitig angeschlossen werden.
4) Den Leitungswiderstand beachten; ein hoher
Leitungswiderstand kann Messfehler verursachen.
2.3 – EINGANG FÜR THERMOELEMENTE
+
11
-
12
Abb. 3 Anschluss von Thermoelementen
Lastwiderstand: Max. 100 Ω, +/- 0,5 % v.E.
Vergleichsstelle: Automatischer Ausgleich zwischen 0 und 50 ° C
Präzision der Vergleichstelle: 0.1° C/° C nach 20 Minuten.
Eingangsimpedanz: > 1 MΩ.
Kalibrierung: Nach EN 60584-1.
Hinweis: Für den Eingang von TC eine Ausgleichsleitung,
vorzugsweise abgeschirmt, verwenden.
2.4 – EINGANG FÜR Pt100
N O IN PU T S
6 7 8 10 11 12
S U P PLY
PT C -N T C
P t10 0 / P t 1 0 00
+
tc
