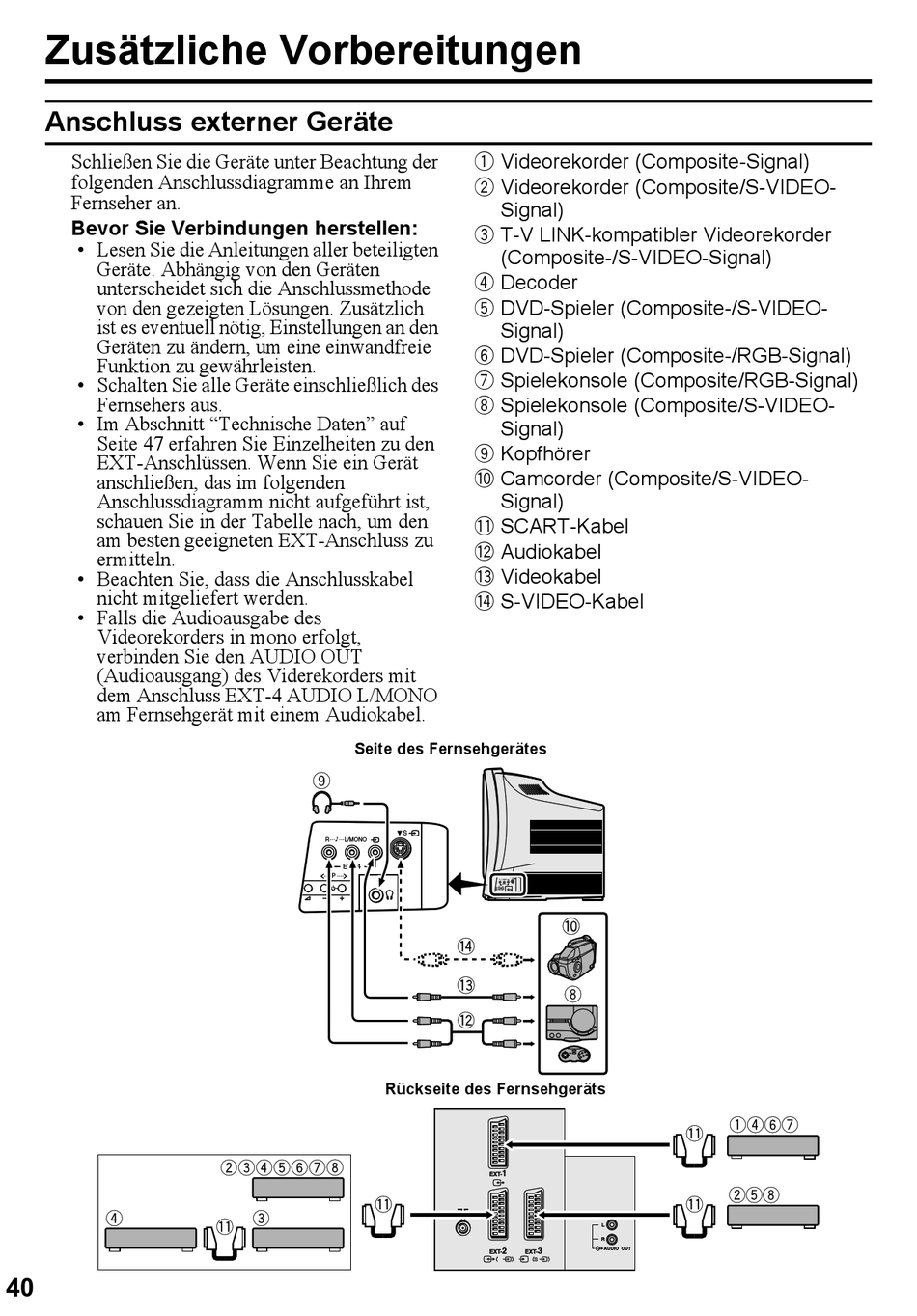

Zusätzliche Vorbereitungen
Anschluss externer Geräte
Schließen Sie die Geräte unter Beachtung der
folgenden Anschlussdiagramme an Ihrem
Fernseher an.
Bevor Sie Verbindungen herstellen:
• Lesen Sie die Anleitungen aller beteiligten
Geräte. Abhängig von den Geräten
unterscheidet sich die Anschlussmethode
von den gezeigten Lösungen. Zusätzlich
ist es eventuell nötig, Einstellungen an den
Geräten zu ändern, um eine einwandfreie
Funktion zu gewährleisten.
• Schalten Sie alle Geräte einschließlich des
Fernsehers aus.
• Im Abschnitt "Technische Daten" auf
Seite 47 erfahren Sie Einzelheiten zu den
EXT-Anschlüssen. Wenn Sie ein Gerät
anschließen, das im folgenden
Anschlussdiagramm nicht aufgeführt ist,
schauen Sie in der Tabelle nach, um den
am besten geeigneten EXT-Anschluss zu
ermitteln.
• Beachten Sie, dass die Anschlusskabel
nicht mitgeliefert werden.
• Falls die Audioausgabe des
Videorekorders in mono erfolgt,
verbinden Sie den AUDIO OUT
(Audioausgang) des Viderekorders mit
dem Anschluss EXT-4 AUDIO L/MONO
am Fernsehgerät mit einem Audiokabel.
40
1 Videorekorder (Composite-Signal)
2 Videorekorder (Composite/S-VIDEO-
3 T-V LINK-kompatibler Videorekorder
4 Decoder
5 DVD-Spieler (Composite-/S-VIDEO-
6 DVD-Spieler (Composite-/RGB-Signal)
7 Spielekonsole (Composite/RGB-Signal)
8 Spielekonsole (Composite/S-VIDEO-
9 Kopfhörer
0 Camcorder (Composite/S-VIDEO-
- SCART-Kabel
= Audiokabel
~ Videokabel
! S-VIDEO-Kabel
Seite des Fernsehgerätes
S
R
L/MONO
EXT-4
P
Rückseite des Fernsehgeräts
EXT-
EXT-
Signal)
(Composite-/S-VIDEO-Signal)
Signal)
Signal)
Signal)
S
R
L/MONO
EXT-4
P
1
L
R
AUDIO OUT
2
3
EXT-
S
