Montage der Türöffnungsvorrichtung
Im Päckchen mit dem Zubehör befindet sich auch
eine Vorrichtung zum gleichzeitigen Öffnen von Mö-
bel- und Gerätetür.
Diese Vorrichtung besteht aus den Teilen (A) und (B),
den Fixierschrauben und den zwei Abdeckungen (C).
Durchbohren Sie die Tür und befestigen Sie die Teile
(A) wie in Abb. 6 angegeben.
Um die Teile (B) anzubringen, gehen Sie wie folgt vor:
Öffnen Sie die Gerätetür und die des Aufbaumöbels

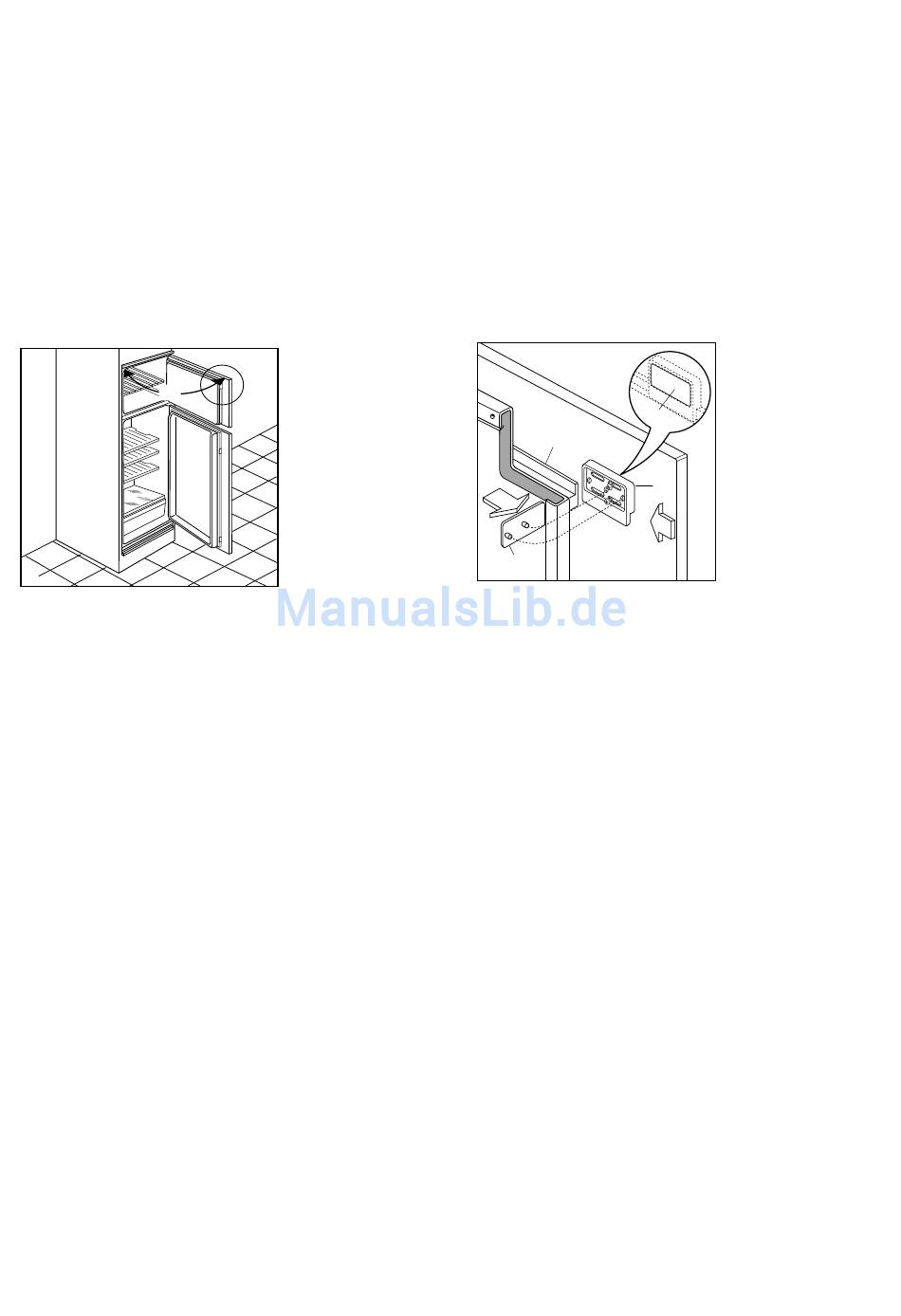

bis zu 90 ° (Abb. 8).
90¡
D363
6
Abb. 8
Positionieren Sie einen Teil (B) an der Innenseite der
Aufbaumöbeltür, wie in Abb. 9.
Befestigen Sie Teil (B), indem Sie die Schrauben im
linken Teil der Langlöcher einsetzen (Abb. 9).
Schieben Sie Teil (B) nach links (die Langlöcher sind
extra für diesen Zweck vorgesehen) bis er mit Teil (A)
zusammenhängt.
Sobald Sie den anderen Teil (B) an der unteren Türsei-
te montiert haben, ziehen Sie die Schrauben fest an.
Setzen Sie die beiden Abdeckungen (C) mit leichtem
Druck auf (Abb. 9).
A
C
D118
Abb. 9
C
B
