10 Konfiguration und Test

Für die Konfiguration stellt Lufft eine Windows
Verfügung. Mit Hilfe dieser Software kann der Sensor auch getestet und die Firmware
aktualisiert werden.

10.1 Werkseinstellung

Im Auslieferungszustand hat die Kompaktwetterstation folgende Einstellung:
Klassen-ID:
Geräte-ID:
Baudrate:
RS485-Protokoll:
Berechnungsintervall:
Ortshöhe:
Hinweis: Werden mehrere Kompaktwetterstationen in einem UMB-Netzwerk betrieben,
muss die Geräte-ID geändert werden, da jedes Gerät eine eindeutige ID benötigt. Sinnvoll
sind von Eins an aufsteigende IDs.

10.2 Konfigurationmit UMB-Config-Tool

Die Funktionsweise des UMB-Config-Tools ist in der Anleitung der Windows
ausführlich beschrieben. Deshalb werden hier nur die gerätespezifischen Menüs und
Funktionen der Kompaktwetterstation beschrieben.
10.2.1 Sensorauswahl
Die Kompaktwetterstation wird in der Sensorauswahl als WSx-UMB (Klassen-ID 7)
dargestellt.

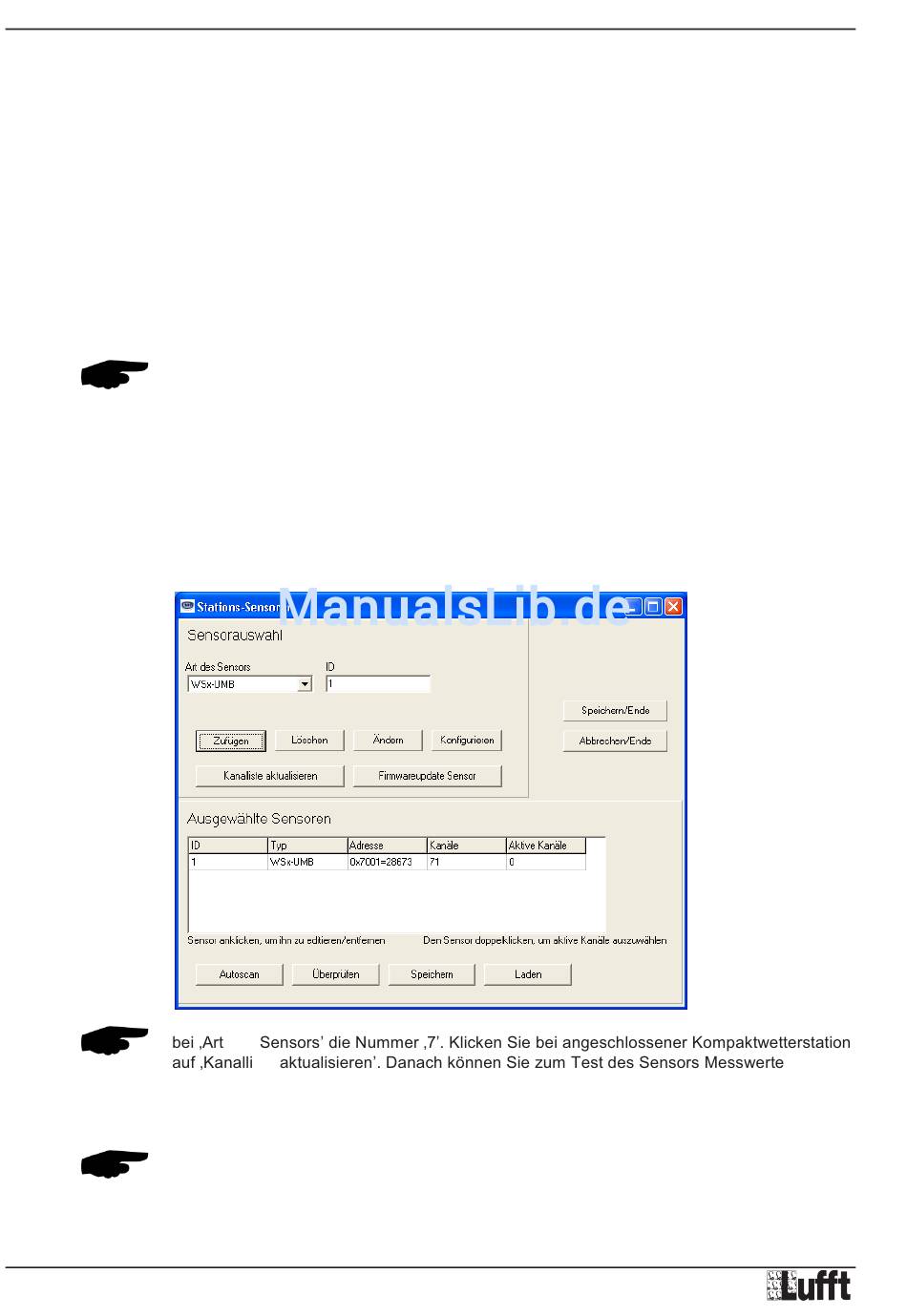

Abb. 8: Sensorauswahl

Hinweis: Falls das UMB-Config-Tool die WSx-UMB-Sensorart noch nicht kennt, wählen Sie
abfragen.
Für die Konfiguration der Kompaktwetterstation benötigen Sie jedoch die aktuelle Version
des UMB-Config-Tools.
Hinweis: Während der Konfiguration müssen alle anderen abfragenden Geräte wie z.B.
Modems / LCOM vom UMB-Netz getrennt werden!
26
7 (nicht veränderbar)
1 (ergibt Adresse 7001h = 28673d)
19200
binär
10 Messwerte
0 m
des
ste
