Betriebsanleitung
7.3.4
7.3.5
Beispiel WS600-UMB:

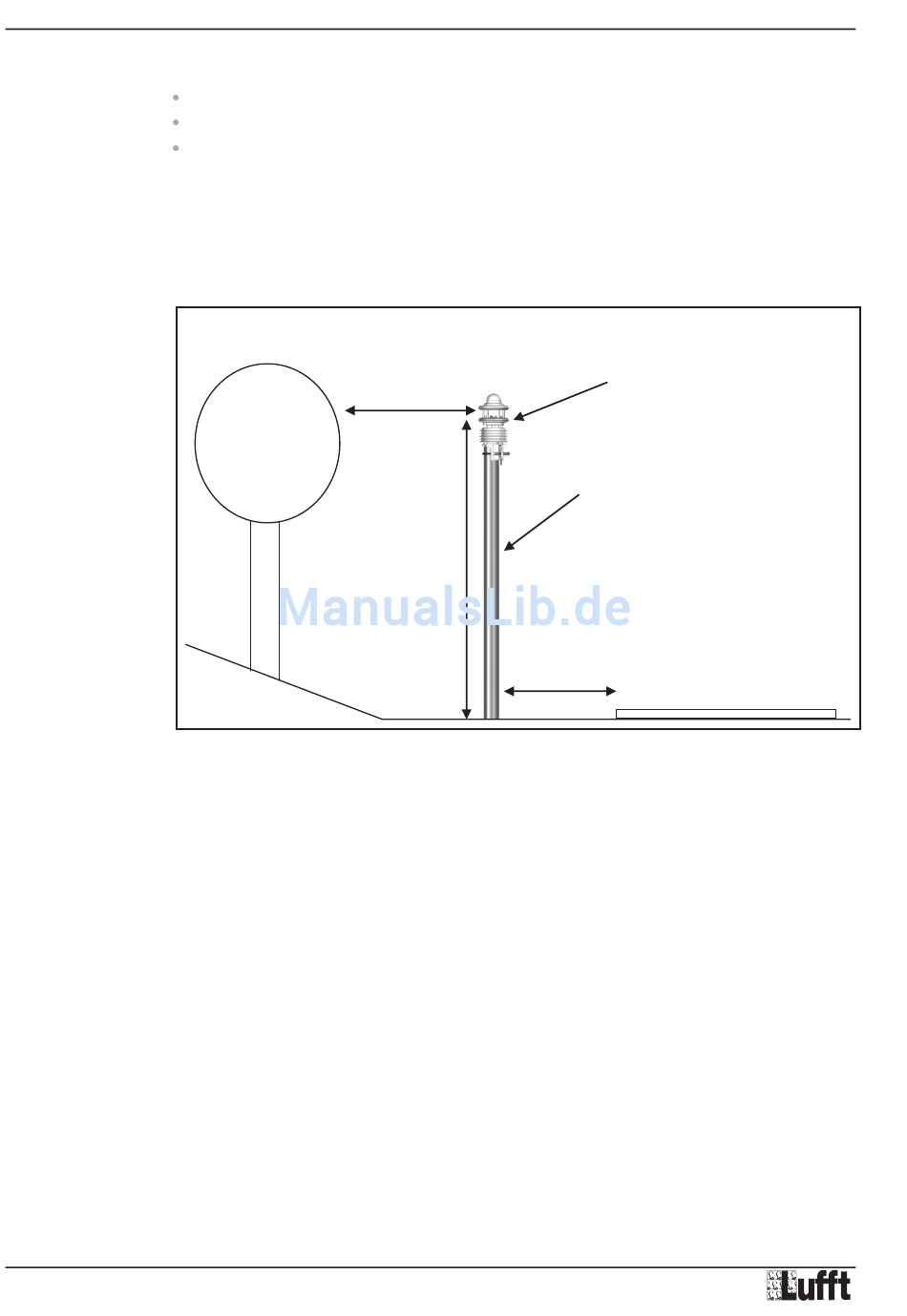

Abb. 5: Montage-Skizze

22
Sensoren mit Globalstrahlungsmessung
Montage am oberen Mastende
Schattenfreier Standort, wenn möglich rundum freie Sicht in Höhe des Pyranometers
Abstand zu schattenwerfenden Objekten (Bäume, Gebäude) mindestens das 10-fache der
Höhe des Objektes relativ zum Sensor.
Montage-Skizze
Baum,
Strauch u.ä.
G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany
mind. 10 m
mind. 4,5 m
mind. 10 m
Kompaktwetterstation
WS600-UMB
Mast
Fahrbahn
