Betriebsanleitung
8.3

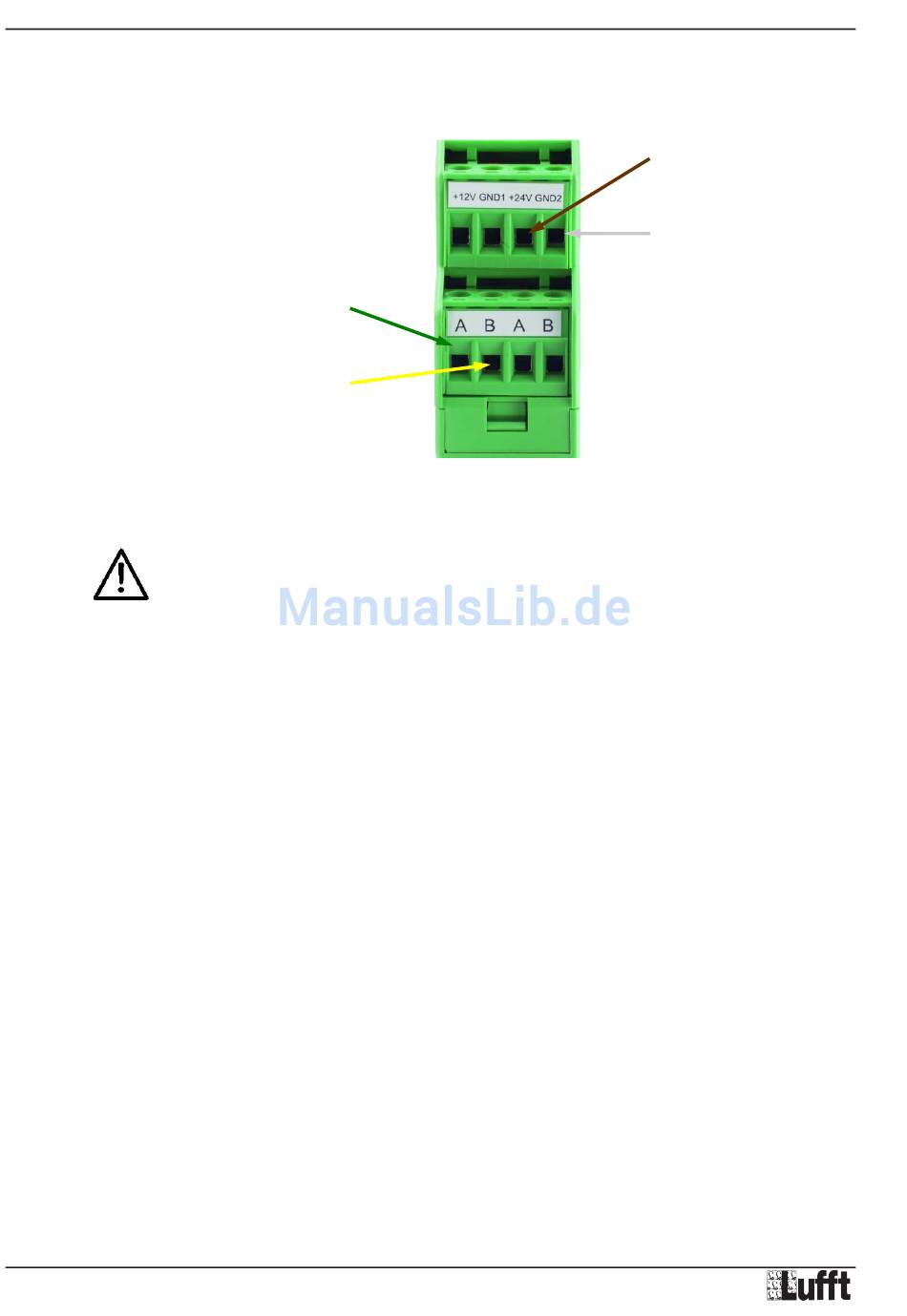

Abb. 7: Anschluss an
ISOCON-UMB
Achtung: Die Heizungsspannung (rot = positive Heizungsspannung; blau = Masse
Heizungsspannung) wird nicht am ISOCON-UMB angeschlossen, sondern direkt an das
Netzteil angeschlossen.
Bitte beachten Sie beim Aufbau der Anlage auch die Betriebsanleitung des ISOCON-UMB.
8.4
Bei der Verwendung des Überspannungsschutz (Bestell-Nr.: 8379.USP) bitte das
Anschlussbeispiel aus der Betriebsanleitung des Überspannungsschutz beachten!
24

Anschluss an ISOCON-UMB (8160.UISO)

grün: RS485-
Schnittstelle A
gelb: RS485-
Schnittstelle B
Verwendung von Überspannungsschutz (8379.USP)
G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany
Kompaktwetterstation
braun: positive Versorgungs-
spannung +24V
weiß: Masse Versorgungs-
spannung GND2
