Betriebsanleitung
8
Auf der Unterseite des Gerätes befindet sich ein 8-poliger Steckschraubverbinder. Dieser
dient zum Anschluss der Versorgungsspannung und der Schnittstelle mit dem mitgelieferten
Anschlusskabel.

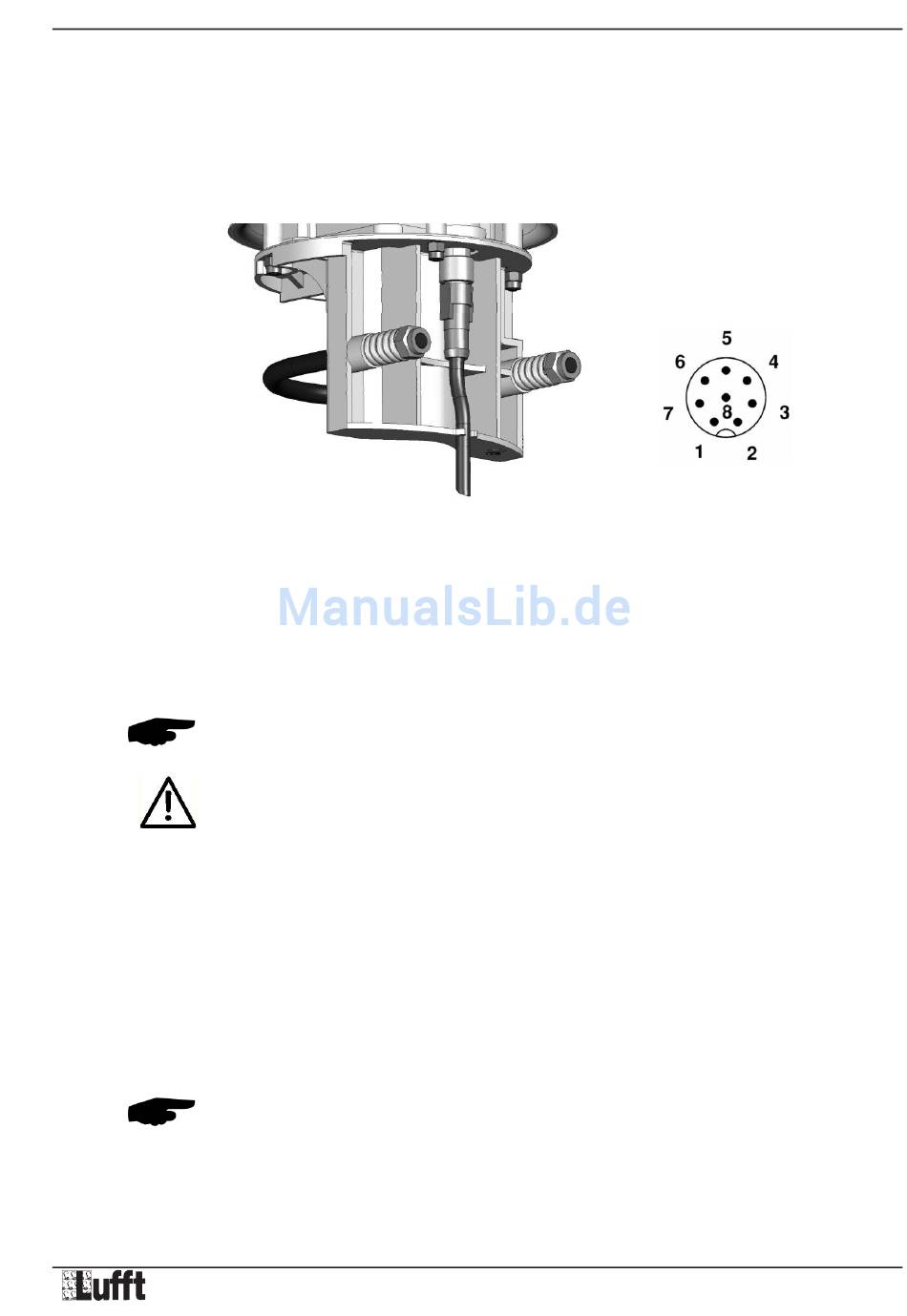

Geräteanschlussstecker:
Abb. 6:
Anschlussstecker
Anschlussbelegung:
1
2
3
4
5
6
7
8
Die Kabelkennzeichnung entspricht DIN 47100.
Hinweis: zum Anschließen des Gerätesteckers muss die gelbe Schutzkappe entfernt
werden.
Wird das Gerät nicht ordnungsgemäß angeschlossen
-
-
-
Auch beim Anschluss der Heizungsspannung ist unbedingt auf richtige Polarität zu
achten, Verpolung der Heizungsspannung führt ebenso wie Verpolung der
Versorgungsspannung zu Beschädigungen des Gerätes!
8.1
Die Versorgung der Kompaktwetterstation erfolgt über eine Gleichspannung von 12 -
24VDC. Das verwendete Netzteil muss zum Betrieb von Geräten der Schutzklasse III
(SELV) zugelassen sein.
8.1.1
Wird die Heizung mit 12VDC betrieben, muss mit Funktionseinschränkungen im
Winterbetrieb gerechnet werden.
Hinweis: Um die volle Heizleistung zu gewährleisten wird eine Versorgungsspannung von
24VDC empfohlen.
8.2
Das Gerät verfügt über eine galvanisch getrennte halbduplexe 2-Draht-RS485-Schnittstelle
für die Konfiguration, Messwertabfrage und das Firmwareupdate.
Technische Details siehe Seite 35.
Anschlüsse
weiß
Masse Versorgungsspannung
braun
positive Versorgungsspannung
grün
RS485_A / SDI-12 GND
gelb
RS485_B / SDI-12 Data Line
grau
Brücke SDI-12 Freigabe
rosa
Brücke SDI-12 Freigabe
blau
Masse Heizungsspannung
rot
positive Heizungsspannung
funktioniert das Gerät möglicherweise nicht
kann dieses dauerhaft beschädigt werden
besteht unter Umständen die Gefahr eines elektrischen Schlags
Versorgungsspannung
Einschränkungen im 12V-Betrieb
RS485-Schnittstelle
G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany
Kompaktwetterstation
Draufsicht Geräteanschluss
23
