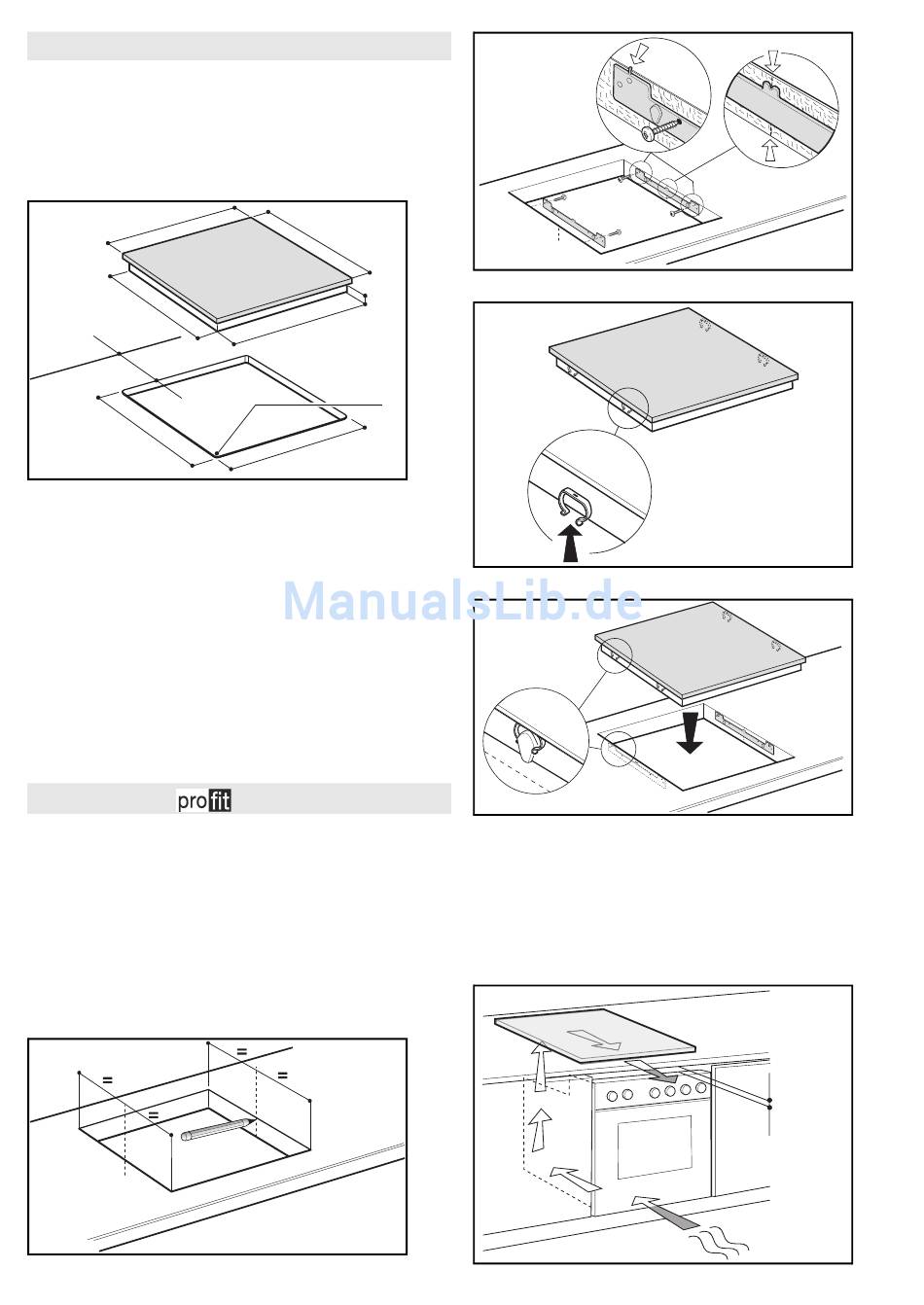

INSTALLATION ET FIXATION
REMARQUE IMPORTANTE : L'installateur est responsable des éventuels
dommages et/ou blessures résultant d'une installation incorrecte.
Pour garantir le fonctionnement correct de l'appareil, l'installation doit être
effectuée sur une surface parfaitement plane.
Pour les dimensions de l'ouverture, reportez-vous à la figure ci-dessous.
Dimensions en mm
580
483
min. 50
+2
0
490
En cas d'encastrement ou d'installation dans un plan de travail en
marbre, contactez le service après-vente pour obtenir le kit d'installation et les
informations nécessaires.
•
4812 310 19277 Kit d'installation pour plan de travail en marbre ;
•
4801 211 00112 Kit d'installation pour encastrement.
Pour garantir le fonctionnement correct de l'appareil, l'installation doit être
effectuée sur une surface parfaitement plane.
L'épaisseur du plan de travail doit être comprise entre 30 et 60 mm.
Si nécessaire, effectuez des découpes dans le plan de travail et le meuble avant
d'installer la table de cuisson. Éliminez la poussière de l'ouverture, car elle
pourrait nuire au bon fonctionnement de l'appareil.
En cas d'installation d'un meuble vertical à côté de la table de cuisson, la distance
minimum à respecter est de 100 mm par rapport au bord de la table.
ASSEMBLAGE
1. Si cela n'est pas déjà fait, positionnez les attaches (A) aux emplacements
prévus à cet effet sur le cadre de la table de cuisson (Fig. 3).
2. Déterminez le centre des côtés verticaux de l'ouverture (Fig. 1).
3. Installez les supports (C) au centre des côtés verticaux en positionnant leur
bord supérieur de façon à les faire affleurer avec la surface du plan de travail
(Fig. 2).
4. Fixez les supports avec les 4 vis fournies (B) en utilisant les perçages prévus
à cet effet.
5. Insérez la table de cuisson dans l' o uverture en veillant à ce que les
attaches (A) se bloquent aux emplacements prévus à cet effet (Fig. 4).
Fig. 1
510
Fig. 2
+1
0
52
553
R min. 6,5
max. 8
+2
0
560
Fig. 3
Fig. 4
Montage du four sous le plan
•
•
FR16
C
B
A
Si la table de cuisson est installée au-dessus d'un four (de la même
marque), veillez à ce que ce four soit doté d'un système de refroidissement
et respectez les distances indiquées sur la figure ci-contre.
L' e space entre la table de cuisson et le four doit être complètement libre
(aucune traverse, aucun panneau/support, etc.).
5 mm
