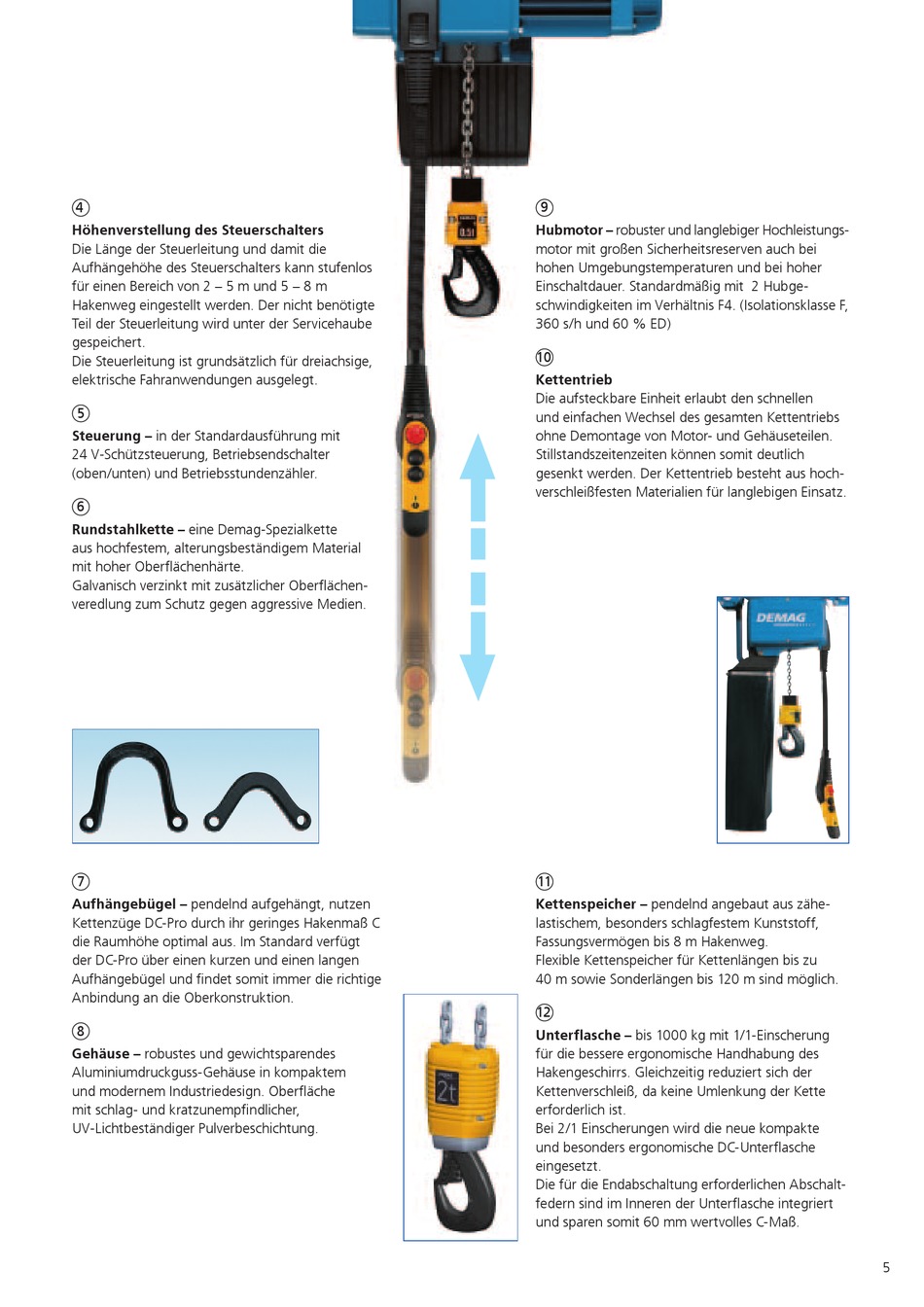

Demag DC Pro Handbuch Seite 5

4
Höhenverstellung des Steuerschalters
Die Länge der Steuerleitung und damit die
Aufhängehöhe des Steuerschalters kann stufenlos
für einen Bereich von 2 – 5 m und 5 – 8 m
Hakenweg eingestellt werden. Der nicht benötigte
Teil der Steuerleitung wird unter der Servicehaube
gespeichert.
Die Steuerleitung ist grundsätzlich für dreiachsige,
elektrische Fahranwendungen ausgelegt.
5
Steuerung – in der Standardausführung mit
24 V-Schützsteuerung, Betriebsendschalter
(oben/unten) und Betriebsstundenzähler.
6
Rundstahlkette – eine Demag-Spezialkette
aus hochfestem, alterungsbeständigem Material
mit hoher Oberß ächenhärte.
Galvanisch verzinkt mit zusätzlicher Oberß ächen-
veredlung zum Schutz gegen aggressive Medien.
7
Aufhängebügel – pendelnd aufgehängt, nutzen
Kettenzüge DC-Pro durch ihr geringes Hakenmaß C
die Raumhöhe optimal aus. Im Standard verfügt
der DC-Pro über einen kurzen und einen langen
Aufhängebügel und Þ ndet somit immer die richtige
Anbindung an die Oberkonstruktion.
8
Gehäuse – robustes und gewichtsparendes
Alu miniumdruckguss-Gehäuse in kompaktem
und modernem Industriedesign. Oberß äche
mit schlag- und kratzunempÞ ndlicher,
UV-Lichtbeständiger Pulverbeschichtung.
9
Hubmotor – robuster und langlebiger Hochleistungs-
motor mit großen Sicherheitsreserven auch bei
hohen Umgebungstemperaturen und bei hoher
Einschaltdauer. Standardmäßig mit 2 Hubge-
schwindigkeiten im Verhältnis F4. (Isolationsklasse F,
360 s/h und 60 % ED)
10
Kettentrieb
Die aufsteckbare Einheit erlaubt den schnellen
und einfachen Wechsel des gesamten Kettentriebs
ohne Demontage von Motor- und Gehäuseteilen.
Stillstandszeitenzeiten können somit deutlich
gesenkt werden. Der Kettentrieb besteht aus hoch-
verschleißfesten Materialien für langlebigen Einsatz.
11
Kettenspeicher – pendelnd angebaut aus zäh e-
lastischem, besonders schlagfestem Kunststoff,
Fassungsvermögen bis 8 m Hakenweg.
Flexible Kettenspeicher für Kettenlängen bis zu
40 m sowie Sonderlängen bis 120 m sind möglich.
12
Unterß asche – bis 1000 kg mit 1/1-Einscherung
für die bessere ergonomische Handhabung des
Hakengeschirrs. Gleichzeitig reduziert sich der
Ketten verschleiß, da keine Umlenkung der Kette
erforderlich ist.
Bei 2/1 Einscherungen wird die neue kompakte
und besonders ergonomische DC-Unterß asche
eingesetzt.
Die für die Endabschaltung erforderlichen Abschalt-
federn sind im Inneren der Unterß asche integriert
und sparen somit 60 mm wertvolles C-Maß.
5
