2 .
I N S T A L L A T I O N S -
A N W E I S U N G
2.1
Montage
Die Antriebseinheit (Motor mit Getriebe) wird auf der federenden Motor-
brücke des Wärmetauschers und die Steuerung auf geeignetem Platz innerhalb
der Verkleidung des Wärmetauschers oder z.B. im Maschinenraum montiert.
Der Motor ist gegen Vibrationen vom Motorbrücke zu isolieren, z.B. mit
Gummidurchführungen. Die Drehrichtung läßt sich nicht verändern. Bei fals-
cher Drehrichtung kann die Antriebseinheit um 180º gedreht werden oder
gegen einen anderen Typ ausgewechselt werden. Ein Montage-Satz für den
Motor kann separat bestellt werden.
Montage des Rotationswächters
Den Magnet des Rotationswächters am Abdeckblech des Rotors festschrauben.
Ist das Abdeckblech aus magnetischem Werkstoff, so ist eine entspechende Iso-
lation zwischen Magnet und Abdeckblech erforderlich. Den Impulsgeber des
Rotationswächters so am Wärmetauschergehäuse anbauen, daß der Spalt
zwischen Impulsgeber und Magnet 5-8 mm beträgt, siehe Abb. Bei Anwend-
ung des induktiven Gebers El 1808 NPOS ist der Magnet gegen ein Metallteil
auszutauschen.
2.2
Zubehör
Folgendes Zubehör kann separat bestellt werden:
•
Kabelverschraubungen; Kunststoffverschraubungen für EMS-VVX 2EM
sowie 4EM, Kunststoff/Metallverschraubungen für EMS-VVX 6EM.
•
Rotationswächter mit Magnet (komplett), Kabel ohne Schirm für EMS-
VVX für 2EM und 4EM, abgeschirmtes Kabel für EMS-VVX 6EM.
•
Montagesatz, Motor mit Befestigungsschrauben, Unterlegscheiben, Mut-
tern und Gummidurchführungen.
•
Abgeschirmte Verkabelung zwischen Motor- und Steuereinheit.
8

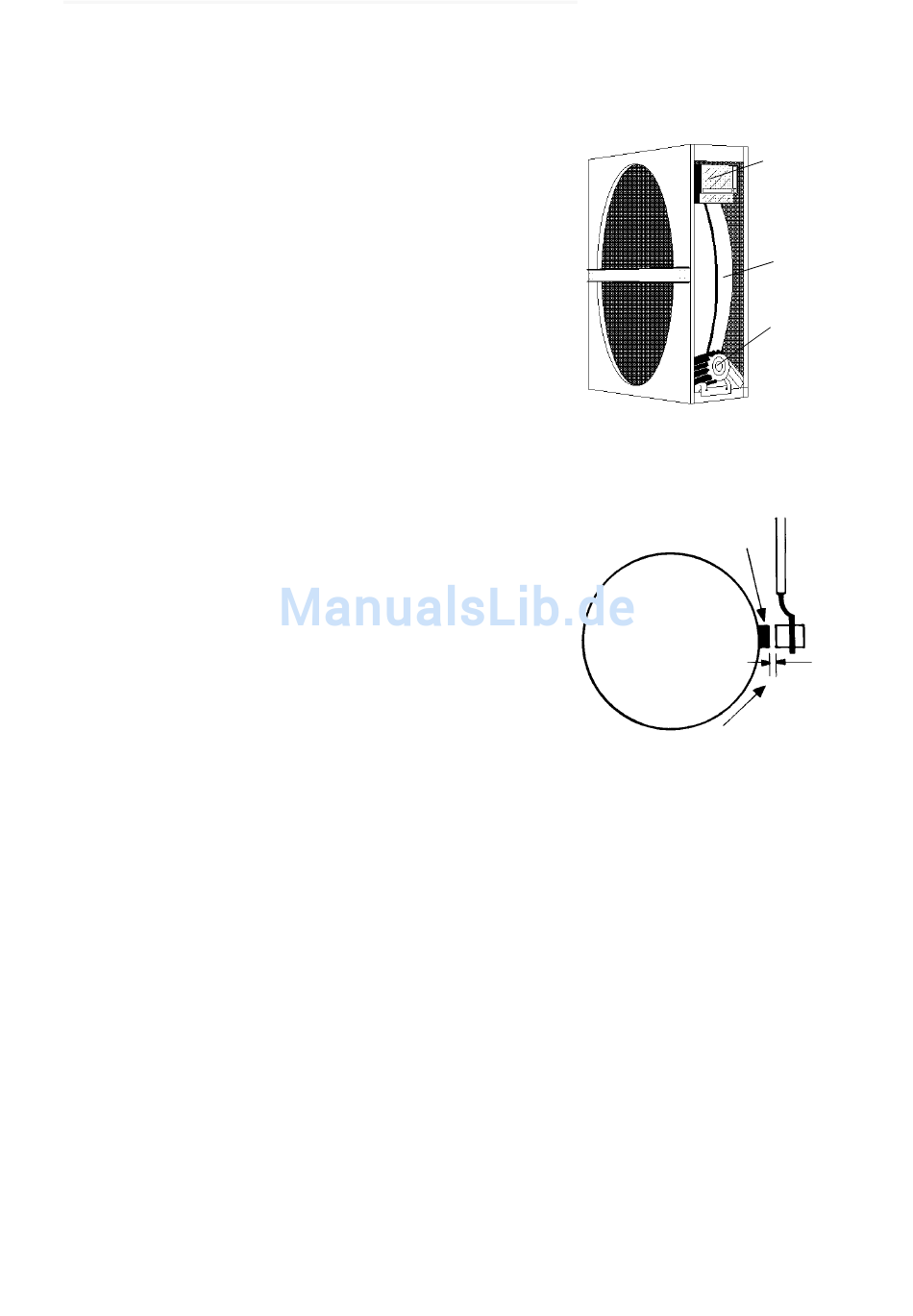

Abb. 1
Rotor mit Antriebssystem
Magnet
Wärme-
Värmeväxlare
tauscherrotor
rotor
Abb. 2
Abbildung eines Impulsgebers
Steuereinheit
Antriebsriemen
Motor
mit
Getriebe
Impulsgeber
Rotations-
wächter
Impulsgivare
rotationsvakt
5-8 mm
