Test-Taste
Die Steuereinheit ist mit einer Test-Taste unter dem Klemmenanschluß-
Deckel versehen. Wenn die Test-Taste gedrückt bleibt, läuft der Motor weich
an und beschleunigt auf Max-Drehzahl. Die Test-Taste steuert den Motor una-
bhängig von anderen Signalquellen.
Betriebsanzeige

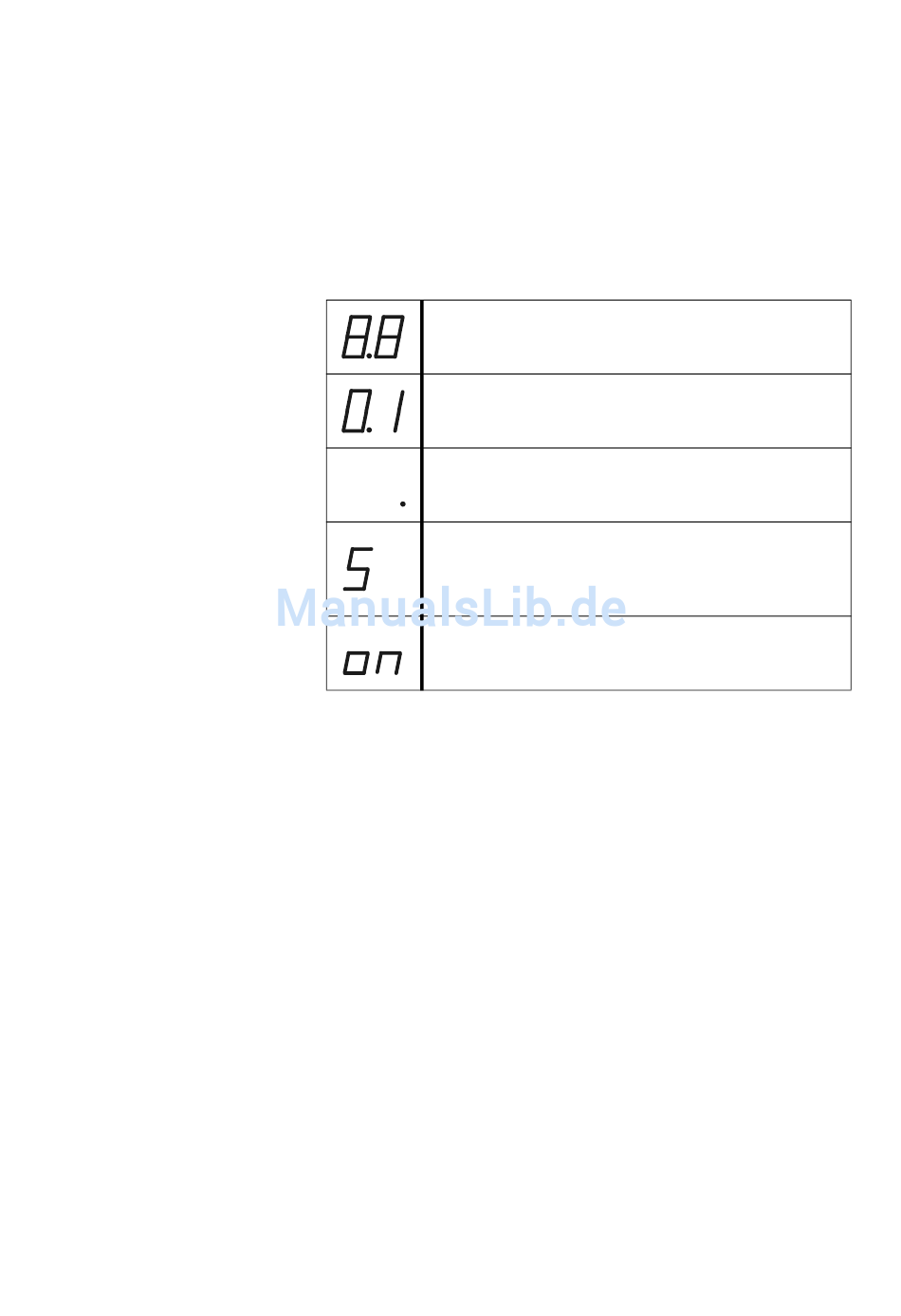

Tabelle 1: Anzeige des Steuereinheit
Rotordrehzahl in U/M. "Vorgabe"-Übersetzung Motor/
Rotor = 1:300, nach 2 Gebersignalen wird die kor-
rekte Rotordrehzahl angezeigt. Anzeige 0.2-99 U/M.
Intervallbetrieb. Steuersignal niedrig.
Blinkt, wenn sich der Rotormagnet am Impulsgeber
vorbeibewegt. Leuchtet für die Dauer des Kontakt-
schlusses, jedoch mindestens 1 Sekunde.
Sommerbetrieb/Kälterückgewinnung, wird angezeigt,
wenn die Abluft kälter als die Außenluft ist. (Die
Spannung zwischen den Anschlußklemmen 51-53 ist
höher als zwischen den Anschlußklemmen 51-52).
Bei DIP-Schalter für Rotationswächter in Stellung
"Nicht angeschlossen" erscheint "on" auf der
Alarmrelais
Ein eingebautes Relais mit Wechselkontakt gibt Alarm bei:
• Netzüberspannung
• Netzunterspannung
• Netz ausgeschaltet
• Motor überbelastet
• Rotationswächter erhält kein Signal vom Magnet, z.B. bei Riemendefekt.
Prioritätsschalter
Wird dieser Schalter betätigt (externe potentialfreie Schließung der Anschlußk-
lemmen), läuft der Motor mit einer vom Vorwahlpoti (unter Klemmenan-
schluß-Deckel gelegen) bestimmten Drehzahl. Dieser Schalter hat höhere
Priorität als beide Sommer/Winter-Schalter und das Steuersignal.
Analoges Ausgangssignal
0-10 V oder 0-20 mA proportional im Verhältnis zur Motordrehzahl
0-3000 U/M. 0-10 V wird durch Einklemmen eines Widerstandes, Größe
500 Ω (449 Ω), in die Anschlußklemme aktiviert, Position für das analoge Aus-
gangssignal.
Anzeige.
