Emotron EMS-VVX 2EM Betriebsanleitung Seite 13

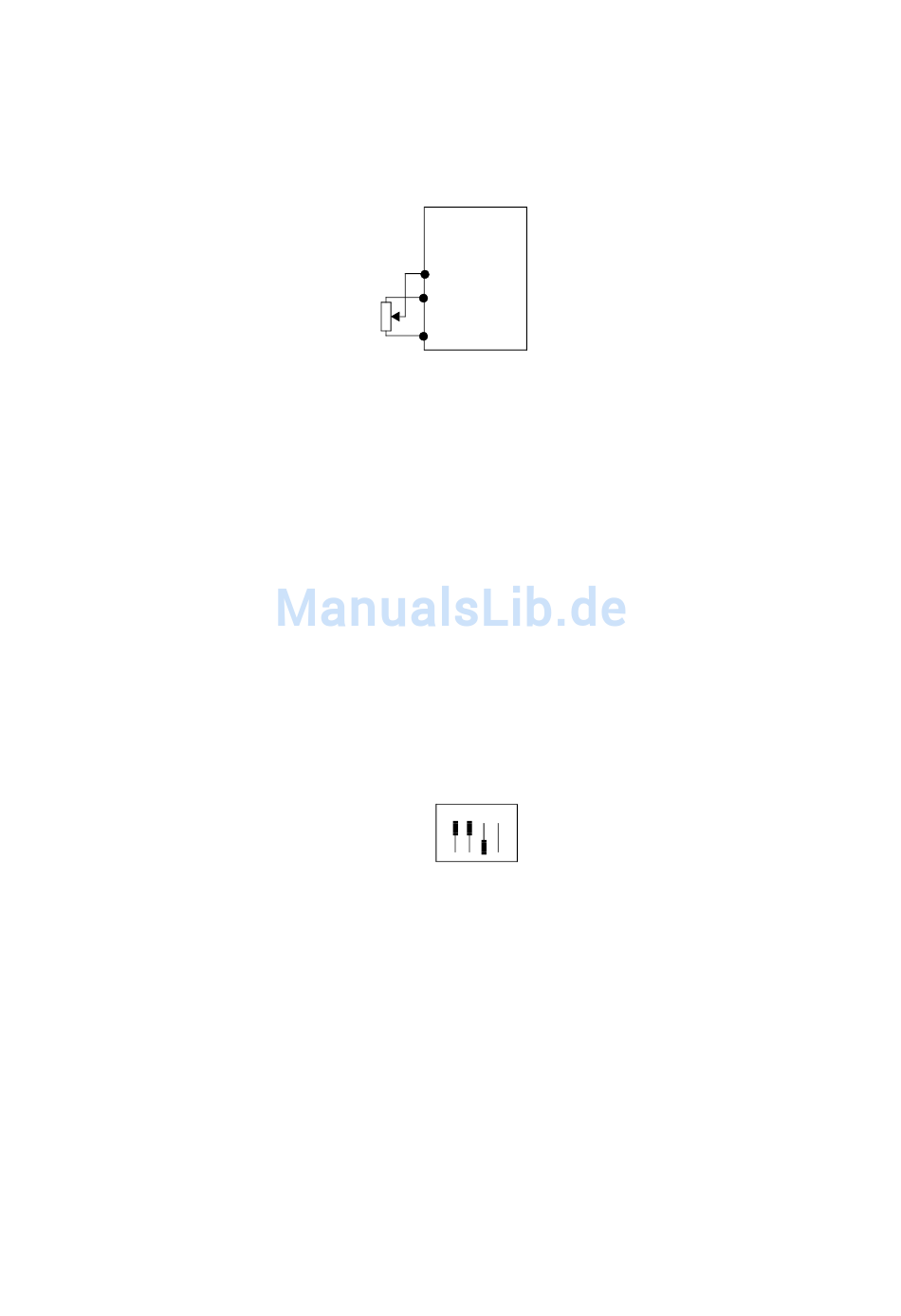

Manueller Betrieb mit 10 kΩ-Potentiometer
Das Antriebssystem läßt sich auf einfache Weise manuell über ein 10 kΩ-
Potentiometer ansteuern, das gemäß nachstehender Abbildung anzuschließen
ist:
Steuereinheit
33
34
10 kΩ
37
Abb. 5 10 kΩ Potentiometer
Abschaltung
Wenn der Wärmetauscherrotor abgeschaltet werden soll, z.B. nachts, kann mit
Hilfe eines Relais gemäß Abb. 4 das Steuersignal weggeschaltet werden. Man
vermeidet damit einen Netzausfallalarm. Dieselbe Funktion erzielt man auch,
wenn man das Steuersignal auf seinen niedrigsten Wert heruntersteuert.
Parallelschaltung
Beim Parallelbetrieb mehrerer Wärmetauscher mit Hilfe eines Steuersignals/
Gebers ist jeder Wärmetauscher mit einer eigenen Steuer- und Motoreinheit zu
versehen.
Steuersignal/Geber gemäß Anschlußanweisungen an das erste Antriebssys-
tem anschließen, dann das zweite Antriebssystem durch Verbindung von
Klemme 33 bzw. 34 mit 57 bzw. 56 mit dem ersten Antriebssystem verbinden.
Das dritte Antriebssystem dann über Klemme 33 bzw. 34 mit Klemme 57 bzw.
56 des zweiten Antriebssystems verbinden usw.
Die DIP-Schalter in der ersten Steuereinheit auf übliche Weise einstellen
und bei den anschließenden Antriebssystemen wie unten gezeigt.
1 2 3
0-20 mA
Die Steuereinheiten geben individuelle Alarmmeldungen ab. Die Alarmaus-
gänge können parallelgeschaltet werden oder auch in Reihe, wenn ein Gruppe-
nalarm gewünscht wird.
INSTALLATIONS- ANWEISUNG 13
