PRZEKŁADANIE DRZWI
A. Wyjąć dwa wkręty (1/2) znajdujące się w tylnej części
blatu (3) za pomocą wkrętaka krzyżowego
B. Zdjąć plastikowy blat (3) i pokrywę otworu zawiasu (11)
C. Wyjąć dwa wkręty (4) zawiasu górnego (5)
D. Przesunąć pokrywę (6) na przeciwną stronę
E. Pochylić urządzenie i wyjąć dwa wkręty (7) zawiasu
dolnego (8) wraz z nogą podstawy (9)
F. Wyjąć nogę (10) po stronie przeciwnej do zawiasu i
zamienić miejscami z nogą (9), o której w punkcie (E)
G. Zamontować zawias dolny (8) i zawias górny (5) po
przeciwnej stronie, a następnie wykonać czynności
odwrotne do tych z punktów od A do D

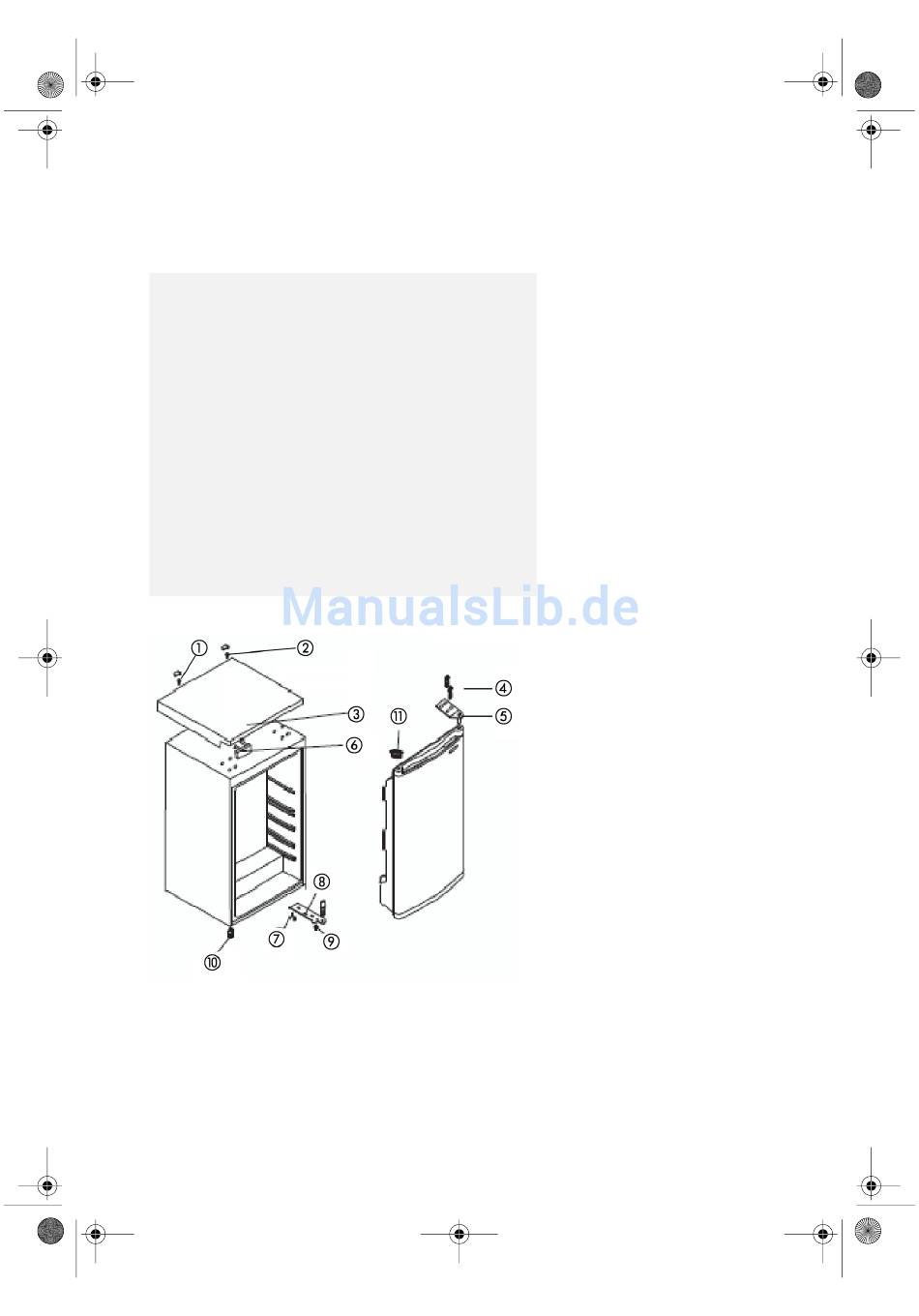

Rysunek 1
1./2. wkręty blatu
3. blat
4. wkręty zawiasu górnego
5. zawias górny
6. pokrywa
7. wkręty zawiasu dolnego
8. zawias dolny
9. noga po stronie zawiasu
10. noga
11. pokrywa otworu zawiasu
