5. Aufbau der Leuchte / Maßbilder
5.1 GuideLed SL 13011.1 ... 021.1 CG-S
Deckeneinbauleuchte
Netzanschluss mit
Zugentlastung
Mains cable connec-
tion fi x with strain
relief
Federn spannen
Richtige Ausrichtung zur Fluchtwegrichtung beachten (SL 13011.1)
Observe right orientation in direction of escape route (SL 13011.1)
6
Montage- und Betriebsanleitung GuideLed SL CG-S
5. Construction of the luminaire /
Dimensional Drawings

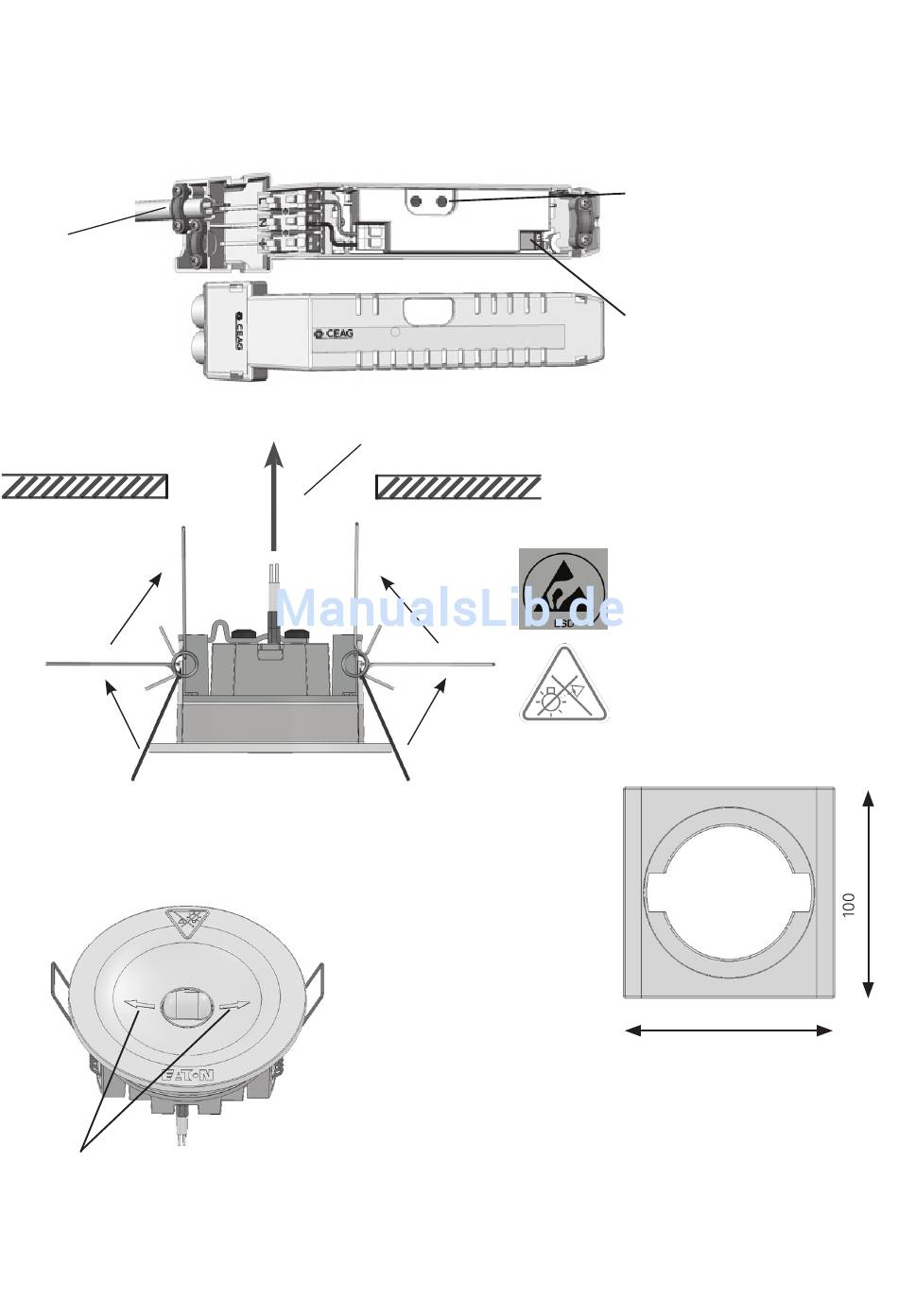

5.1 GuideLed SL 13011.1 ... 021.1 CG-S
recessed ceiling mounting
Deckenausschnitt Ø 64-68 mm
Ceiling cut out Ø 64 - 68 mm
40071860251(A)
Adresse am Modul einstel-
len (Kapitel 6)
Set adress of the module
(chapter 6)
Leuchtenanschluss
Luminaire connection
Bitte Polarität beachten!
LEDs nur im spannungs-
losen Zustand anschließen!
Please observe polarity!
Only connect LEDs
if de-energised!
LEDs sind ESD-empfi nd-
lich!
LEDs are ESD-sensitiiv
Nicht in das Leuchtmittel
schauen
Do not stare at the light
source
100
Optional: Quadratische
Blende vor Leuchtenmon-
tage montieren
Optional: mount square
bezel before luminaire
mounting
