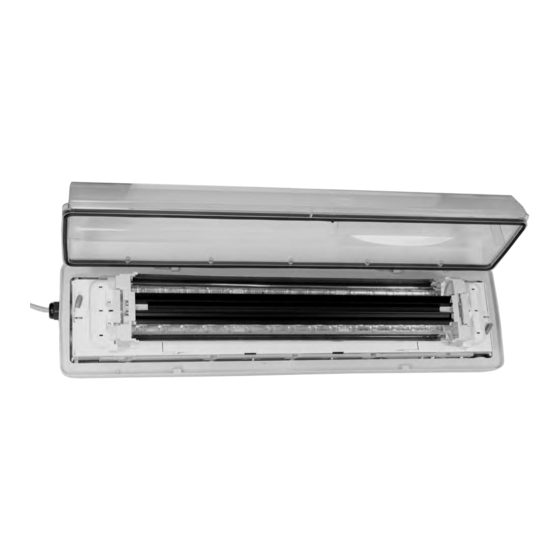

Eaton eLLK/M 92 LED 400 NE Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Eaton Anleitungen
  4. Notfallausrüstung
  5. eLLK/M 92 LED 400 NE
  6. Betriebsanleitung

Eaton eLLK/M 92 LED 400 NE Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Operating instructions
Mode d'emploi
Explosionsgeschützte Notleuchten
Serie: eLLK(M)(S)92 LED 400(800) NE
Explosion protected emergency light fittings
Series: eLLK(M)(S)92 LED 400(800) NE
Luminaires de sécurité pour atmosphères explosives
Série: eLLK(M)(S)92 LED 400(800) NE
300 8000 1462 D/GB/F (-)
CROUSE-HINDS
SERIES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eaton eLLK/M 92 LED 400 NE

Inhaltszusammenfassung für Eaton eLLK/M 92 LED 400 NE

  • Seite 1 CROUSE-HINDS Betriebsanleitung Operating instructions SERIES Mode d’emploi Explosionsgeschützte Notleuchten Serie: eLLK(M)(S)92 LED 400(800) NE Explosion protected emergency light fittings Series: eLLK(M)(S)92 LED 400(800) NE Luminaires de sécurité pour atmosphères explosives Série: eLLK(M)(S)92 LED 400(800) NE 300 8000 1462 D/GB/F (-)
