Anschlussschema Für Spst-Schalter (Separat Erhältlich) - Alpine ICS-X8 Kurzanleitung

Einbaurahmen
(mitgeliefert)
Halterung-
sklammer
Druck-
Sechskantbolzen
Platten* 1
(mitgeliefert)
*1 Wenn der angebrachte Einbaurahmen lose im
Armaturenbrett sitzt, können die Druckplatten
geringfügig gebogen werden, um das Problem zu
beheben.
*2 Die mitgelieferte Frontplatte kann angebracht werden.
5

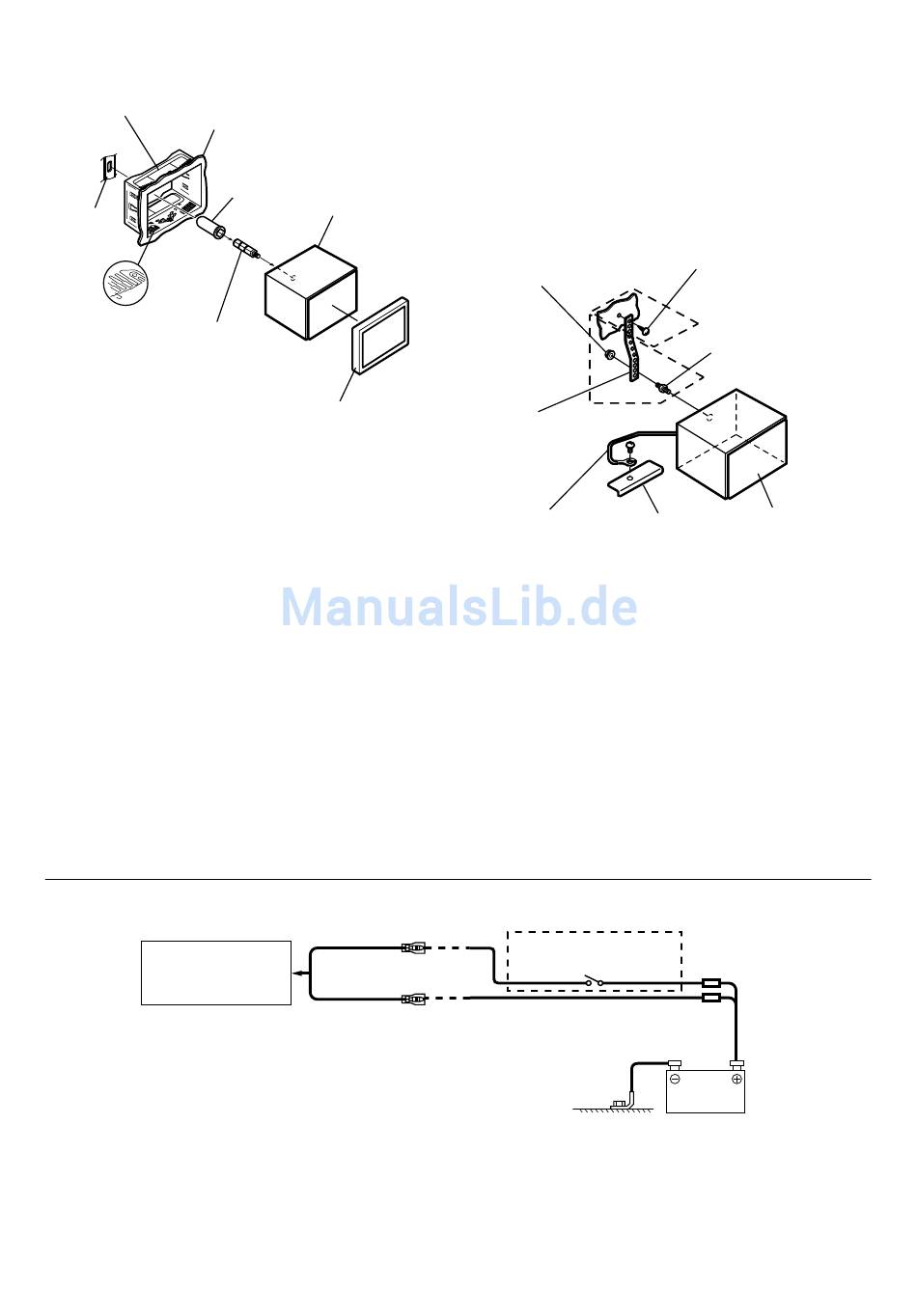

Falls das Fahrzeug eine Stützhalterung
aufweist, bringen Sie die lange
Sechskantschraube an der Rückseite
des ICS-X8 an und decken sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss das Hauptgerät mit
Hilfe einer Befestigungsstrebe (nicht im
Lieferumfang) hinten abgestützt werden.
Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
•
Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen
SPST-Schalter (einpoliger Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
•
Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, in dem der ICS-X8 allein
verwendet wird.
•
Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des ICS-X8 direkt mit dem Pluspol (+)
der Batterie des Fahrzeugs verbunden ist, zieht der ICS-X8 auch im ausgeschalteten Zustand Strom (einige hundert
Milliampere), was ein Entladen der Batterie zur Folge haben kann.
12
-DE
Armaturenbrett
Gummikappe
(mitgeliefert)
Dieses Gerät
Frontplatte*
(mitgeliefert)
ACC
(Rot)
ICS-X8
BATTERIE
(Gelb)
Sichern Sie das Massekabel des Geräts
mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*1) an
einer sauberen Metallstelle. Schließen Sie
alle anderen Kabel des ICS-X8 an dieses
Gerät gemäß den Angaben im Abschnitt
ANSCHLÜSSE an.
Sechskantmutter (M5)
2
Befestigungsstrebe
Massekabel
•
Für die Schraube, gekennzeichnet mit „*2", eine für den
gewählten Einbauort geeignete Schraube verwenden.
6
Schieben Sie den ICS-X8 in das
Armaturenbrett, bis ein Klicken ertönt.
Hierdurch wird sichergestellt, dass das
Gerät vorschriftsmäßig arretiert ist und
nicht aus dem Armaturenbrett rutschen
kann.
SPST SW (Option)
Schraube
2
*
Stiftschraube
* 1
Dieses Gerät
Chassis
SICHERUNG
(5A) (Option)
SICHERUNG
(20A) (Option)
Batterie
