Anschlüsse

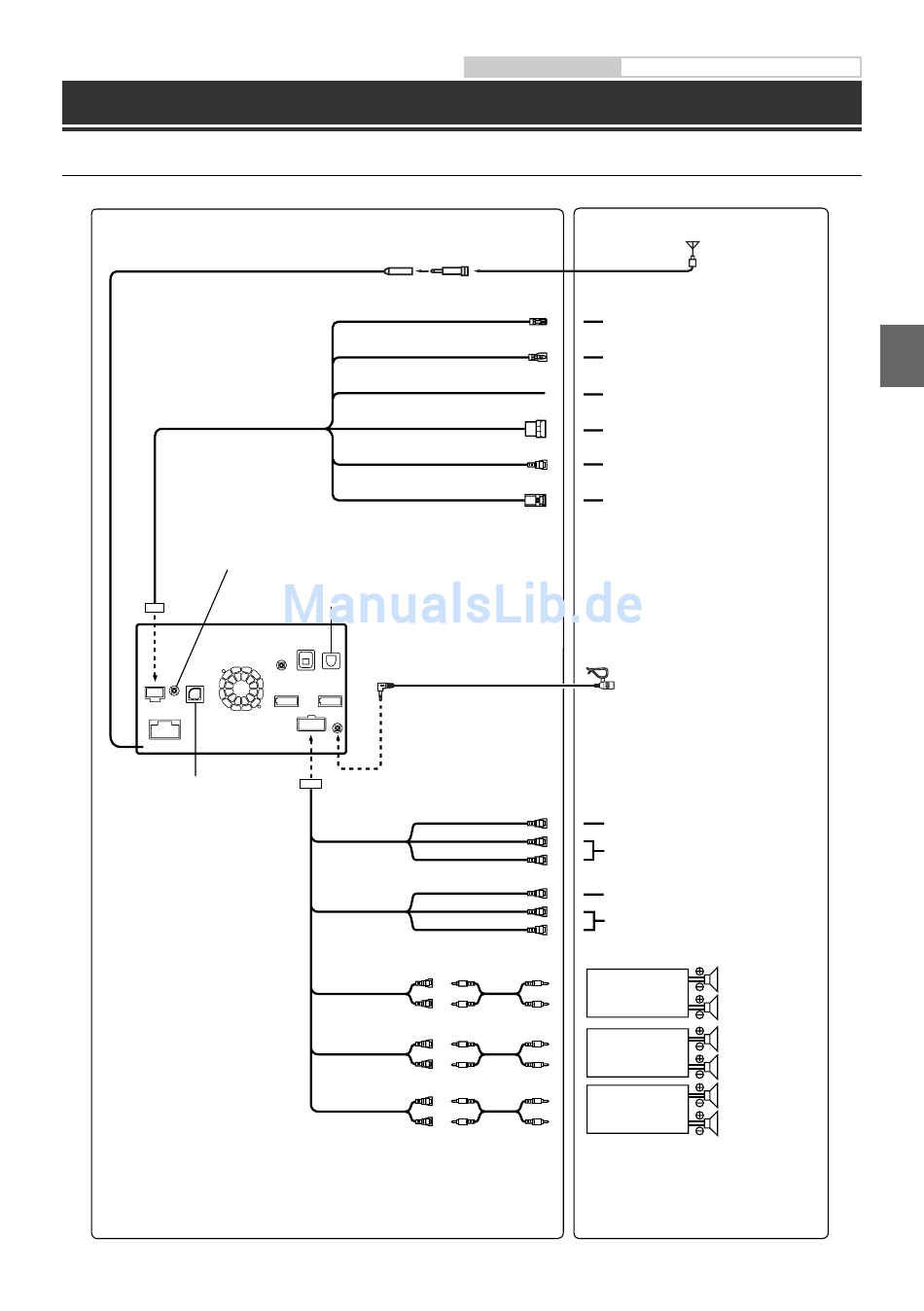

Anschlüsse 1/2
An Lenkradfernbedienungs-
Schnittstellenbox.
Wird mit dem RGB-Ausgang am
Navigationssystem verbunden.
REMOTE OUT
(Braun)
REMOTE IN
(Braun)
REVERSE
(Orange/Weiß)
CAMERA1
CAMERA2
CAMERA SW
Verbinden Sie dies mit der optionalen
Fahrzeug-Display-Schnittstellenbox.
Bedienungsanleitung
ISO-Antennenstecker
An das Fernbedienungs-Eingangskabel
An das Fernbedienungsausgangskabel
An die Plusader des
Rückfahrscheinwerferkabels am Fahrzeug
An die Rückfahrkamera
Nicht verwendet
Nicht verwendet
Mikrofon (mitgeliefert)
(Gelb)
An Videoausgang
(Rot)
(Weiß) An Audioausgängen (R, L)
(Gelb)
An Videoeingang
(Rot)
(Weiß) An Audioeingängen (R, L)
Verstärker
Verstärker
Verstärker
Anschlüsse
Antenne
Linker
Hecklautsprecher
Rechter
Hecklautsprecher
Linker
Frontlautsprecher
Rechter
Frontlautsprecher
Subwoofer
13
-DE
