iSR Serie Bedienungsanleitung

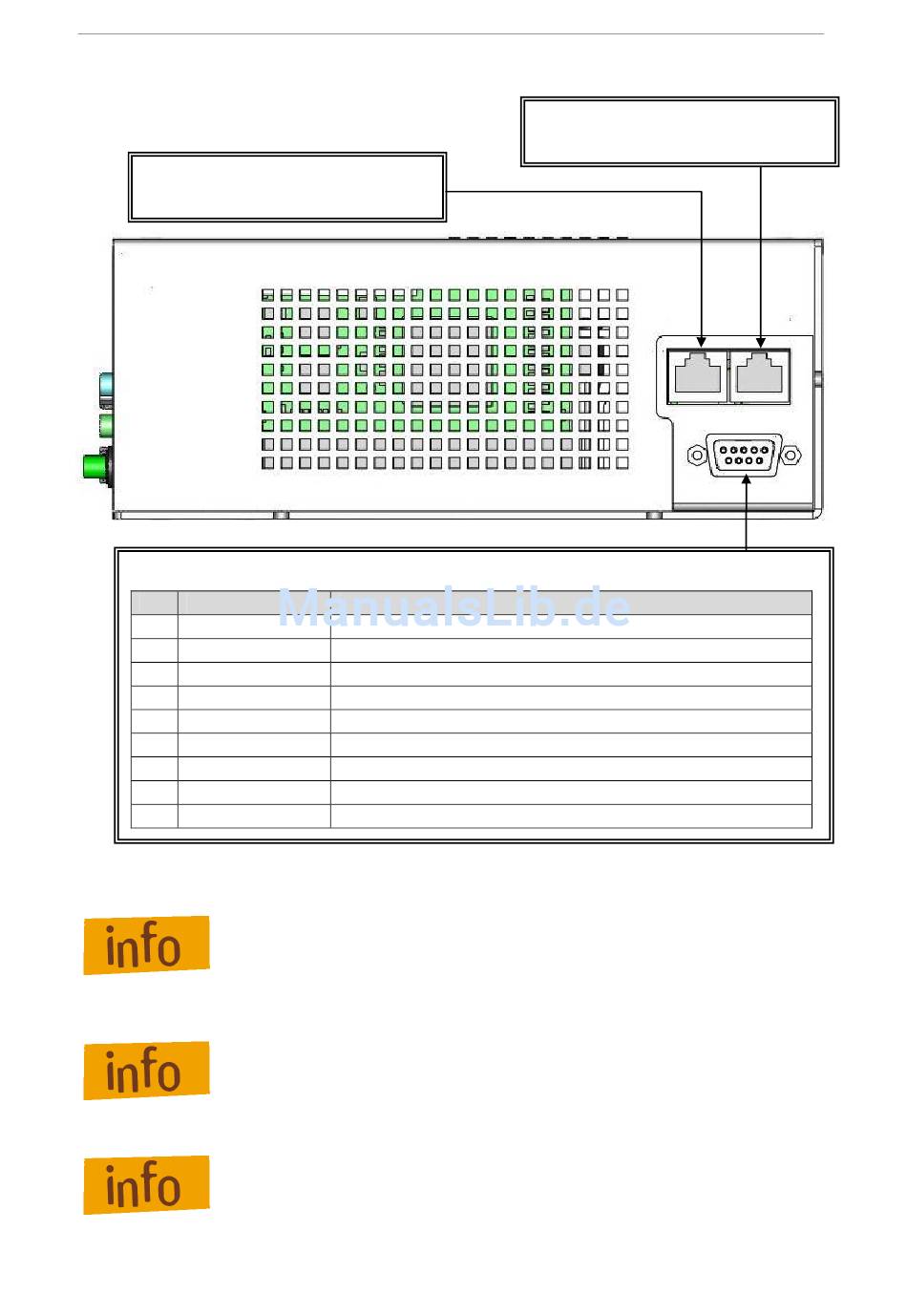

3.3.2 Spannungsversorgung und Steueranschlüsse - iSR11
RJ45 Buchse, CAN-Ausgang für
CAN Geräte ( iMD10, iMD20)
Anschlussstecker SubD9
Pin Bezeichnung
1 PC-Start +
2 PC-Start -
3 Nicht verwendet
4 Nicht verwendet
5 Nicht verwendet
6 +12 V DC
7 GND
8 GND
9 + 24 V DC
Die Pins 1 und 2 werden verwendet, wenn der iSR in einen
Schaltschrank oder eine Maschine eingebaut ist und dadurch der
Zugang zum frontseitigen PC-Start-Taster versperrt ist. An die
Kontakte muss ein funktionsgleicher Taster mit Schließer Kontakt
angeschlossen werden.
Wird nur das integrierte CAN-IO Modul und keine anderen CAN-
Bus Geräte verwendet muss der CAN-Bus geschlossen werden, d.h.
es muss ein Patch Kabel zwischen RJ45-CAN-Out und RJ4-CAN-
In gesteckt werden.
Werden an diesem RJ45-CAN-Out -Geräte angeschlossen, so kann
an dem RJ45-CAN-Out an der Frontseite des Gerätes lediglich ein
CAN- Gerät über eine Stichleitung angeschlossen werden (siehe
Kapitel 3.4.2)
Beschreibung
PC-Start Schließer Kontakt +
PC-Start Schließer Kontakt -
Versorgungsspannung für PC +12V DC
GND 12 V
GND 24 V
Versorgungsspannung +24V DC für CAN-IO-Baugruppe
Seite - 8
RJ45 Buchse, CAN-Eingang für
eingebaute CAN-IO-16/16
Baugruppe
