3.3 Spannungsversorgung und Steueranschlüsse
3.3.1 Spannungsversorgung und Steueranschlüsse - iSR10

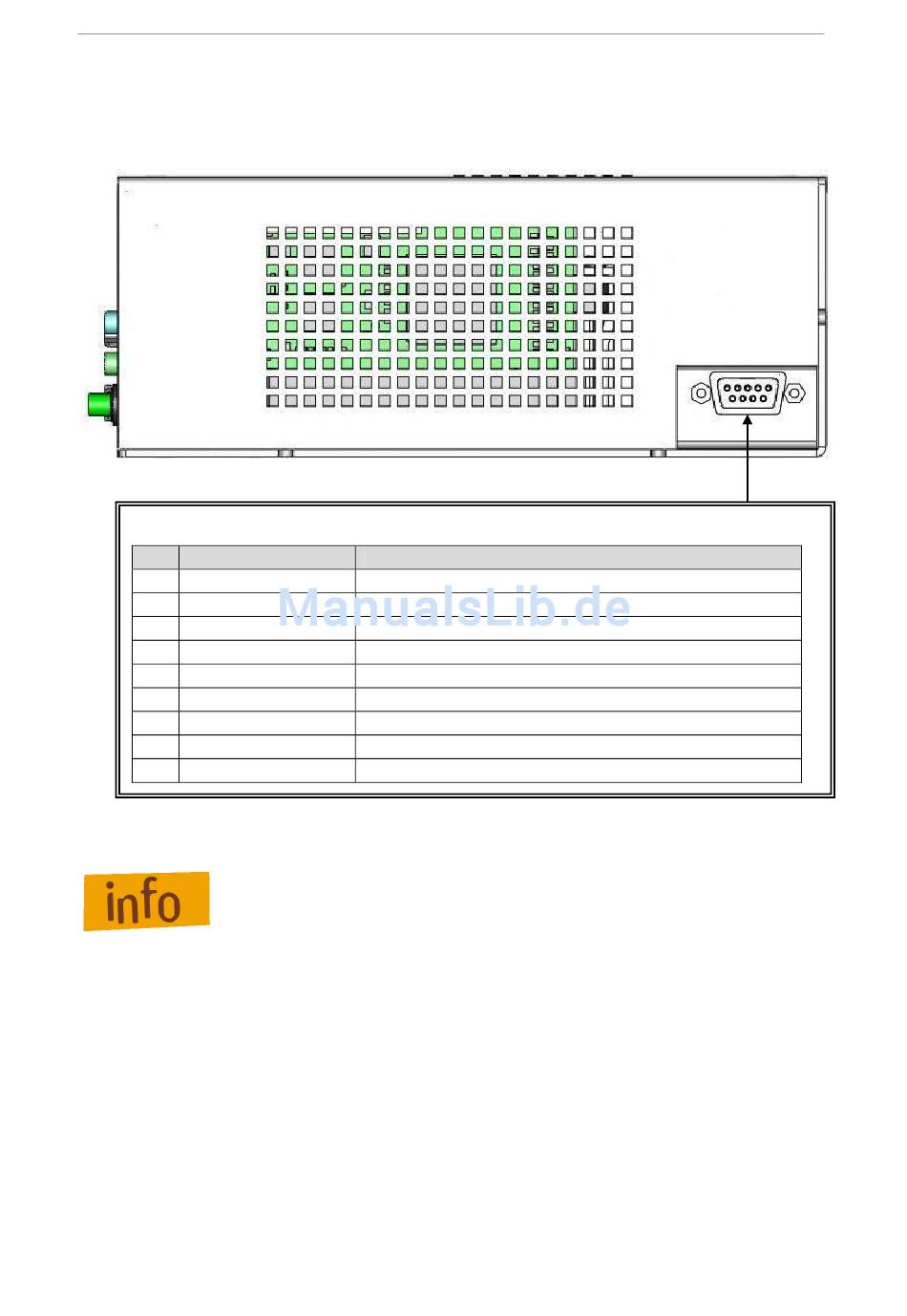

Anschlussstecker SubD9
Pin Bezeichnung
1 PC-Start +
2 PC-Start -
3 Nicht verwendet
4 Nicht verwendet
5 Nicht verwendet
6 +12 V DC
7 GND
8 Nicht verwendet
9 Nicht verwendet
Die Pins 1 und 2 werden verwendet, wenn der iSR in einen
Schaltschrank oder eine Maschine eingebaut ist und dadurch der
Zugang zum frontseitigen PC-Start-Taster versperrt ist. An die
Kontakte muss ein funktionsgleicher Taster mit Schließer Kontakt
angeschlossen werden.
Beschreibung
PC-Start Schließer Kontakt +
PC-Start Schließer Kontakt -
Versorgungsspannung für PC +12V DC
12 V - GND
