Seite 1

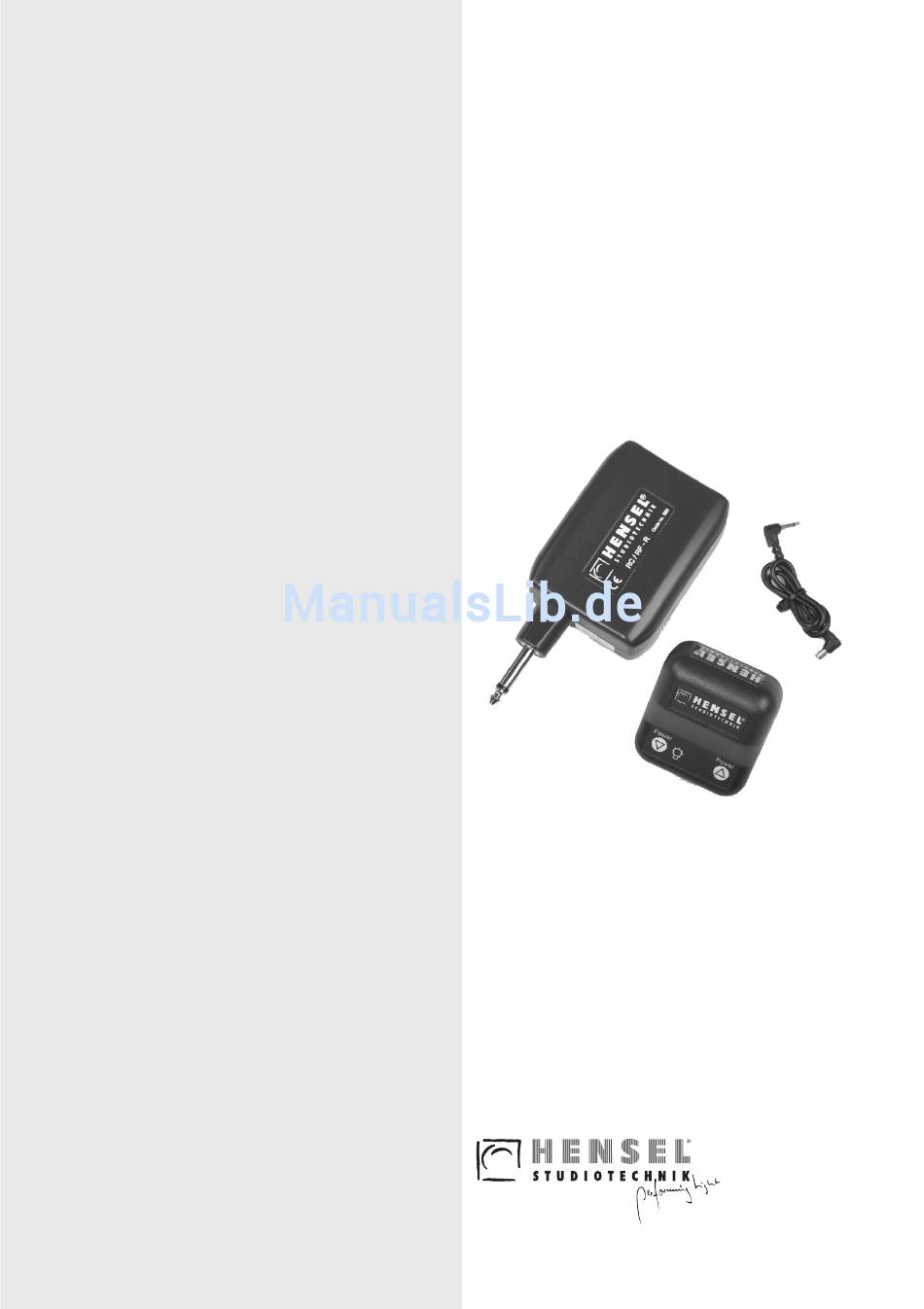

Funk-Fernauslösung Funk-Fernauslösung und -steuerung und -steuerung Radio Flash Trigger and Radio Flash Trigger and Power Control System Power Control System RC/RF RC/RF RC/RF-TS RC/RF-TS RC/RF-R RC/RF-R Bedienungs anleitung User manual...
Seite 4
HENSEL Studiotechnik Funkfernauslösung und Blitzsteuerung RC/RF Einleitung Gratulation, mit der HENSEL Funkfernauslösung und Blitzsteuerung RC/RF haben Sie eine Fernsteuertechnik erworben, die dem neuesten Stand der Funktechnik entspricht. Niedrigster Leistungsverbrauch garantiert eine Nutzungsdauer mehreren Jahren ohne Batteriewechsel beim Funksender. Die Funktechnik macht unabhängig...
HENSEL Studiotechnik Funkfernauslösung und Blitzsteuerung RC/RF Für alle anderen HENSEL Blitzgeräte, die nicht über einen eingebauten Empfänger verfügen, steht externer Empfänger als Zubehör zur Verfügung. In Verbindung mit dem Funksender kann dann aber lediglich der Blitz ausgelöst werden. Funktionen Blitzleistungsverstellung Einstellicht FULL/AUS/PROP sind in diesem Fall nicht verfügbar.
Seite 6
HENSEL Studiotechnik Funkfernauslösung und Blitzsteuerung RC/RF Inbetriebnahme des Empfängers Bei Geräten ohne eingebauten Empfänger wird der externe Empfänger Synchronbuchse Blitzgerätes aufgesteckt. Nach dem Einschalten des Blitzgerätes blinkt die grüne LED 8 des Empfängers. Die Kanalwahl wird direkt am Schiebeschalter des Empfängers vorgenommen. Durch die...
1/10 Blendenschritten entweder erhöht oder reduziert. Drückt man die Taste 1a länger als 3 Sekunden, so schaltet man das Einstellicht zwischen FULL / AUS und PROP. Der Empfänger besitzt eine Interfacebuchse 10 zu HENSEL Generatoren. Wartung Die HENSEL Funkfernbedienung RC/RF ist weitgehend wartungsfrei.
HENSEL Studiotechnik Funkfernauslösung und Blitzsteuerung RC/RF Ist ein Austausch der Batterien am externen Funkempfänger erforderlich, wird dies angezeigt durch Aufleuchten der roten Kontroll-LED 9. Das Batteriefach wird geöffnet durch Einführen einer Münze in den seitlichen Schlitz 11 und Abheben des Deckels. Die Batterien aus den Halteclipsen lösen und durch 3 neue AA Batterien ersetzen.
IR technology. In addition, HENSEL flash units with built-in Radio Receiver will enable you to adjust the flash power of the HENSEL flash units and to switch between different modeling light options. And...
HENSEL Studiotechnik Radio Flash Trigger and Power Control System RC/RF For all other flash units not fitted with a built-in Receiver HENSEL Studiotechnik offers the usage of an external receiver as accessory. In connection with the Radio Transmitter flashes can be triggered, but additional features like flash power adjustment and changing modeling light options (FULL/OFF/PROP) are not available.
Seite 12
HENSEL Studiotechnik Radio Flash Trigger and Power Control System RC/RF Start-up and channel selection – Receiver For operation with flash units not equipped with a built-in receiver the external receiver is to be attached to the synchronization socket of the flash unit. After switching the unit ON by using the main switch the green LED 8 of the receiver is flashing.
HENSEL Studiotechnik Radio Flash Trigger and Power Control System RC/RF Flash triggering With correctly installed receiver and transmitter and proper channel selection flashes can be released by pressing the TEST button 3 or by releasing the camera shutter. Additional features for flash units...
HENSEL Studiotechnik Radio Flash Trigger and Power Control System RC/RF When an exchange of the battery of the external Radio Receiver is required, the red LED 9 turns on. Opening of the battery compartment is done by means of a coin, inserted into the lateral slot.
Seite 15
HENSEL Studiotechnik Radio Flash Trigger and Power Control System RC/RF Source of supply and service HENSEL Studiotechnik GmbH & Co. KG GERMANY - Serviceabteilung - Robert-Bunsen-Str. 3 D-97076 Würzburg Phone: +49/(0)931/27881-0 Fax: +49/(0)931/27881-50 E-Mail: info@hensel.de User Manual – Date of Revision: 2004-12 Technical data are subject to change.
Seite 16
Weitere Produkte von HENSEL Studiotechnik Other products of HENSEL Studiotechnik Reflexschirme Umbrellas Lichtwannen, Softboxen Autolights, Soft Boxes PORTY akkubetriebener Generator Battery powered generator Frontprojektion Frontprojection...
