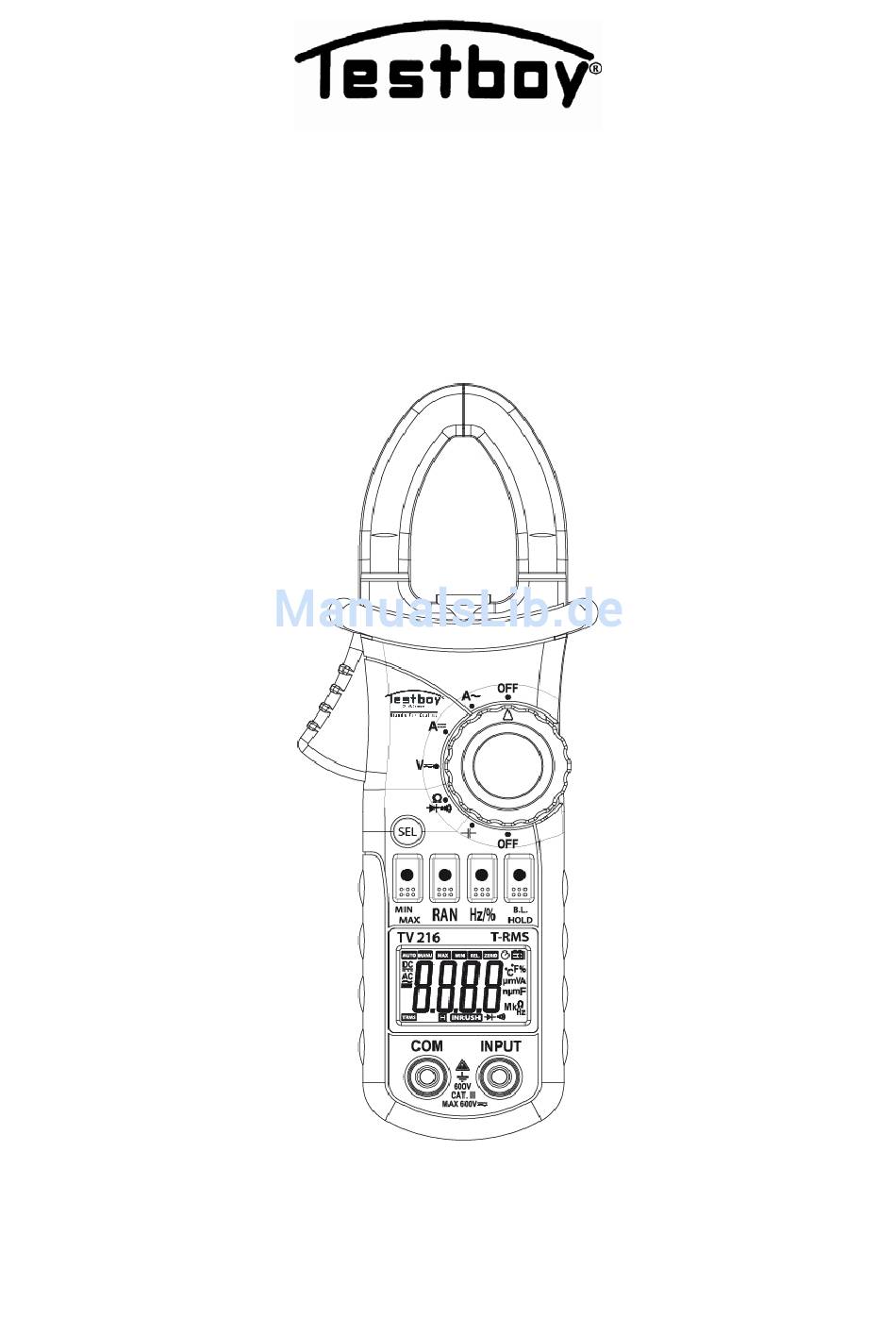

- Seite 1 TV 216N Digitales Zangenampèremeter Digital Current clamp True RMS Bedienungsanleitung Operating Instructions...
-
Seite 2: Allgemeine Hinweise
BEDIENUNGSANLEITUNG INHALT: 1. ALLGEMEINE HINWEISE Das Gerät erfüllt die IEC/EN 61010-1 -Bestimmungen zur Sicherheit elektronischer Messeinrichtungen und einhandbedienter Messzangen. Zur bestmöglichen Nutzung dieses Geräts diese Bedienungsanleitung sorgfältig lesen und die ausführlichen Sicherheitsbestimmungen einhalten. 1.1 Sicherheitshinweise 1.1.1 Vorbemerkung • Dieses Gerät ist für die Messung von Anlagen der Kategorie CAT II bestimmt, d.h. für Spannungen, die auf Erde bezogen 600 V (AC oder DC) nie überschreiten dürfen. - Seite 3 1.1.3 Anleitungen • Das Gerät vor Öffnen immer von allen elektrischen Stromquellen trennen; eigene statische Aufladung neutralisieren; diese könnte interne Bauteile zerstören. • Alle Justierungs-, Wartungs- und Reparaturarbeiten am stromführenden Zangenmessgerät dürfen nur durch qualifiziertes Fachpersonal vorgenommen werden, die mit den Vorschriften dieser Anleitung vertraut sind.
- Seite 4 2. BESCHREIBUNG 1) Messwandler-Zangenbacken 2) LED Lampe 3) Gehäuse 4) Backenöffnungsbügel 5) Select Taste 6) Min/Max Umschaltung 7) Auto/Manuell Umschaltung 8) Display 9) COM Buchse 10) INPUT Buchse 11) Hz/Duty Umschaltung 12) DATA-HOLD und Hintergrundbeleuchtung/LED 13) Drehwahlschalter 14) AUS-Schaltstellung 2.1 Tasten Taste SEL: •...
-
Seite 5: Technische Daten
2.3 Anschlüsse • Input: Eingang zur Aufnahme der roten Prüfschnur bei Spannungs-, Widerstands- und Durchgangs- messungen. • COM: Gemeinsamer Eingang zur Aufnahme der schwarzen Prüfschnur bei Spannungs-, Widerstands- und Durchgangsmessungen. 3. TECHNISCHE DATEN 3.1 Allgemeine Daten Umgebungsbedingungen: Überspannungskategorie II Umweltschutzklasse: Arbeitshöhe: <... - Seite 6 Messbereich Auflösung Toleranz 60 A 0,01 A <60 A bitte nur als Anhaltswert ansehen >60 A ± 10,0% + 60 digits 600 A 0,1 A Integrationszeit: 100 ms Messbereich: ~30 bis 600 A Max. Eingangsstrom: 600 A Frequenzbereich: 40 bis 400 Hz 3.2.3 DC-Strommessung Messbereich Auflösung...
- Seite 7 3.2.8 Tastverhältnismessung (Duty Cycle/%) Messbereich Auflösung Toleranz 10 – 95% 0,1% ± 3,0% Stromzange: - Frequenzbereich: 10 Hz ~ 1 kHz - Eingangsstrom: >1 A RMS AC - Maximaler Eingangsstrom: 600 A AC Messbuchse: - Frequenzbereich: 10 Hz ~10 kHz - Eingangsspannung: >0,2 V RMS AC - Eingangsimpedanz: 10 MΩ...
- Seite 8 4.1 Messung AC-Strom Vergewissern Sie sich, dass die Prüfschnüre aus den Messbuchsen abgezogen sind. • Funktionsschalter auf Bereich A~ stellen. • Einen der zu messenden Leiter mit dem Stromwandler (Zangenbacke) umfassen. Sich vergewissern, dass die Zange völlig geschlossen ist. • Messwert ablesen. •...
- Seite 9 Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen. Treten nach Ablauf der Garantiezeit Funktionsfehler auf, wird unser Werksservice Ihr Gerät unverzüglich wieder instandsetzen. Bitte wenden Sie sich an: Tel: +49 (0)4441/89112-10 Testboy GmbH Beim Alten Flugplatz 3 Fax: +49 (0)4441/84536 D-49377 Vechta eMail: support@testboy.de...
- Seite 20 GmbH Elektrotechnische Spezialfabrik Beim Alten Flugplatz 3 - 49377 Vechta, Germany Tel: +49(0)4441/89112-10 - Fax: +49(0)4441/84536 Internet: http://www.testboy.de – e-Mail: info@testboy.de...
